| Abtriebsdrehmoment: | |
|---|---|
| Energie: | |
| Rollenmaterial: | |
| Antriebskopf: | |
| Rohrform: | |
| Menge: | |

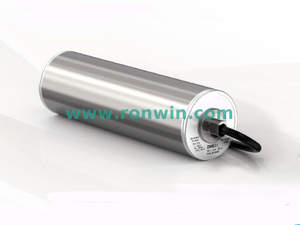

Die kurze Einführung von DGBL60 Direktstrom 24 V/48 V Motorgetriebene Walze
Gleichstrommotorgetriebene Walze ist für einstellbare Geschwindigkeit, Licht oder mittlere Last geeignet.
Eingebauter motorisch mit hoher Effizienz direkt bürstenloser Zahnradreduzierung, übereinstimmt mit Controlller.
Assandard -Leistungsart und verfügt über ein hohes Leistungstyp -Ausgangsdrehmoment ist optional.
Verabschiedung direkter Strom 24 V oder 48 V Sicherheitsspannung.
Geschwindigkeit 9-240 m/min
Geschwindigkeit einstellbarer Bereich 10%-150%.
Mehrere intelligente Controller sind angepasst, um IO -Steuerung, ZPA -Funktionen und RS485, EtherCat und Internet -Schnittstelle zu realisieren.
Rollenmaterial: Verzinkter Stahl oder Edelstahl, Länge wird angepasst.
Rollen können gerillt werden oder angetriebene Kopf wie O-G-G-G-G-Blech-Riemenscheibe, T-Typ-Riemenscheibe, Timing-Riemenscheibe, Polyvee-Riemenscheibe oder Kettenrad.
Einfache Installation, realisieren Sie die Interlligent -Steuerung.
Andere Oberflächenbehandlung
Kautschukverzögerung: Rolle Der Durchmesser liegt bei 50 mm bis 55 mm nach dem Verzögerung von Gummi.
Um den Betriebsstatus des Fördersystems effektiv zu verbessern, verhindern Sie Schlupf (z. ist der am häufigsten verwendete Verarbeitungsweg. Und Gummiverzögerung kann auch den Warenboden schützen und das Fördergeräusch verringern.
Knurling: Die Rollenoberfläche kann die Reibung zwischen dem Förderobjekt und dem Roller erhöhen. Das Muster ist hauptsächlich retikuliert.
DGBL60 Gleichstrom DC24V/48V Bürstenlos Motorantriebsrolle Spezifikationen
Bewertungsgeschwindigkeit (Geschwindigkeitsanpassungsbereich) 10%-150% | Als Motorstandard | |||||||||
24V 48 V | Eingang: 67W Ausgang: 40W | 24V 48 V | Eingang: 115W Ausgang: 80W | |||||||
| Drehmoment (N.M) | Traktion (n) | Drehmoment (N.M) | Traktion (n) | |||||||
| m/min | Frau | r/min | bewertet | Anfang | bewertet | Anfang | bewertet | Anfang | bewertet | Anfang |
| 9.42 | 0.16 | 50.005 | 5.23 | 15.70 | 174.40 | 523.20 | - | - | - | - |
| 11.78 | 0.20 | 62.53 | 4.19 | 12.56 | 139.52 | 418.56 | - | - | - | - |
| 14.99 | 0.25 | 79.56 | 3.29 | 9.87 | 109.62 | 328.87 | 6.39 | 19.16 | 212.88 | 638.63 |
| 19.08 | 0.32 | 101.27 | 2.58 | 7.75 | 86.13 | 258.40 | 5.02 | 15.05 | 200.71 | 602.14 |
| 24.29 | 0.40 | 128.93 | 2.03 | 6.09 | 67.68 | 203.03 | 3.94 | 11.83 | 157.70 | 473.11 |
| 30.16 | 0.50 | 160.08 | 1.64 | 4.91 | 54.50 | 163.50 | 3.18 | 9.53 | 127.00 | 381.00 |
| 37.70 | 0.63 | 200.11 | 1.31 | 3.92 | 43.60 | 130.80 | 2.54 | 7.62 | 101.60 | 304.80 |
| 47.12 | 0.79 | 250.11 | 1.05 | 3.14 | 34.88 | 104.64 | 2.03 | 6.10 | 81.28 | 243.84 |
| 59.98 | 1.00 | 318.37 | 0.82 | 2.47 | 27.41 | 82.22 | 1.60 | 4.79 | 63.86 | 191.59 |
| 76.33 | 1.27 | 405.15 | 0.65 | 1.94 | 21.53 | 64.60 | 1.25 | 3.76 | 50.18 | 150.53 |
| 150.80 | 2.51 | 800.42 | 0.33 | 0.98 | 10.90 | 32.70 | 0.64 | 1.91 | 25.40 | 76.20 |
| 188.50 | 3.14 | 1000.53 | 0.26 | 0.78 | 8.72 | 26.16 | 0.51 | 1.52 | 20.32 | 60.96 |
| 239.90 | 4.00 | 1273.35 | 0.21 | 0.62 | 6.85 | 20.55 | 0.40 | 1.20 | 15.97 | 47.90 |
Anmerkungen:
1. 1n = 0,1 kgf, 1n · m = 0,1 kgf · m;
2. Die Werte in dieser Tabelle dienen nur als Referenz;
3. Konstante Geschwindigkeitsschleifensteuerung, keine Last oder Nennlast, die gleiche Geschwindigkeit;
4. Der einstellbare Geschwindigkeitsbereich beträgt 10% -150% der Nenngeschwindigkeit;
5. Eine andere Geschwindigkeit kann angepasst werden.
6. Viel höhere Geschwindigkeit Bitte überprüfen Sie die DGDD60 Direktantriebs -Motorantriebsrolle.
7. Diese Tabelle gilt für den kettenradgetriebenen Modus.
Die Last des Einzelantriebssegments darf 100 kg im Polyvee -gesteuerten Modus nicht überschreiten.
Die Last des Einzelantriebssegments darf 35 kg im O-Belt-gesteuerten Modus nicht überschreiten.
DC24V-Getriebe Motor angetrieben Roller-DGBL60 entsprechender Name der Teile
| 1. Kabel | 3. Frontlagergehäuse | 5. Getriebe | 7. Rohrwand | 9. Endwelle |
| 2. Auslassendwelle | 4. Motor | 6. Fixture | 8. Hecklagergehäuse | 10. Hall -Chip |
