Aperalbelastung
Standardkonfiguration, das Lagergehäuse mit Endkappe und Lager wird in das Röhrchen gedrückt und die Rohrenden sind abgerundet, sodass die Materialien leicht von der Seite bewegt werden können. aechnische Daten
Allgemeine technische Daten
Max. Belastungskapazität
180 kg
Max. Fördergeschwindigkeit
120 m/min
Temperaturbereich
–5 bis +40 ° C
LMaterial
Rohr
TKohlenstoffstahl, Edelstahl
Welle | |
Mit Antirustöl beschichtetes Stahl, zinkverteidiger Stahl, Edelstahl | Lagergehäuse |
Polyamid, schwarz | Endkappe |
Polypropylen, gelb/grau | Lager |
Präzisionskugellager | |
Rive Element | Poly-Vee-Rad |
Polyamid, schwarz | Mit Antirustöl beschichtetes Stahl, zinkverteidiger Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DRive Element | |
Poly-Vee-Rad | Polyamid, schwarz |
DEssignversionen | |
Oberflächenbehandlung | Zinkplattiert, verchromt |
Rohrhülsen | PP -Hülle, Pu -Ärmel |
Verzögern | Gummi, Pu |

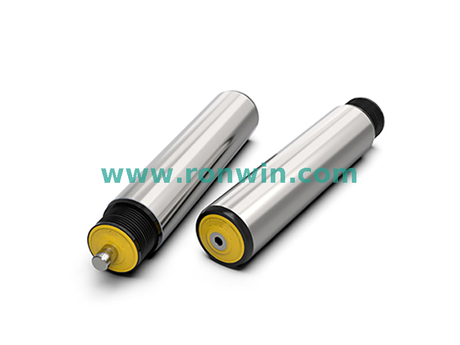

Diagramm von R2250 Poly-V-Rad-Roller
Dimension der Serie R2250 Polyvee Driven Förderrolle mit federbelasteter Installation
Rohr Mvorgeordnet | D × t | Welle | E | L |
Stahl, Edelstahl | 50 × 1,5 | Φ12/11 hex | E = w+35.5 | L = W+57,5 |
Dimension der Serie R2250 Poly-V-Riemenscheibe mit weiblicher Fadeninstallation
Rohr Mvorgeordnet | D × t | Welle | E | L |
Stahl, Edelstahl | 50 × 1,5 | Φ12/11 hex | E = w+35.5 | L = W+36,5 |
POlyvee -Gürtelauswahl
Die Auswahl der Polyvee -Gürtel entspricht der Rollenhöhe, der Geschwindigkeit und dem Ladegewicht. Siehe die folgende Tabelle.
Rollscheibe (MM) | Art des Poly-Vee-Gürtels | |
2-rib | 3-rib | |
60 ~ 62 | 2pj256 | 3pj256 |
73 ~ 75 | 2pj286 | 3pj286 |
87 ~ 91 | 2pj314 | 3pj314 |
97 ~ 101 | 2pj336 | 3pj336 |
119 ~ 121 | 2pj376 | 3pj376 |
123 ~ 128 | 2pj388 | 3pj388 |
144 ~ 151 | 2pj435 | 3pj435 |
