R2280
RONWIN
HS Code: 8431390000

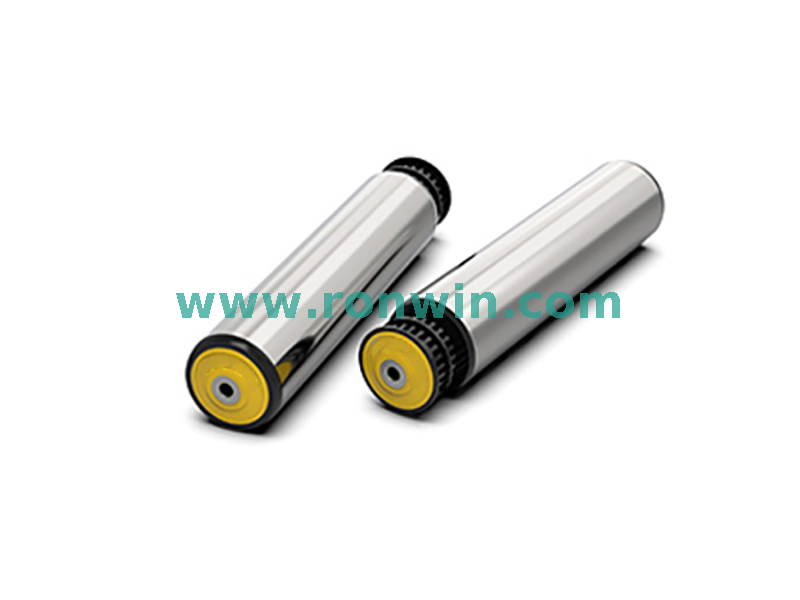

Serie R2280 Zahnrieme mit Zahnriemenrolle
Anwendung areagieren
Innen angetriebene Fördersysteme ist die Zahnscheibe am Ende der Walze fixiert, wodurch die angetriebene und die Förderung separat in der Zone gestaltet werden. In Mittellastförderern auf Transportfälle, Schritte, Behälter, Fässer oder Reifen weit verbreitet.
Schwere Belastungskapazität
Die Zahnscheibe wird vom T5 -Timinggürtel angetrieben, es hat eine kompakte Struktur und ein einfaches Design ohne Spannung. Es ist effizienter ohne Slip -Synchron im Transport, es hat eine größere Förderkapazität im Vergleich zu anderen Gürteln.
Hohe Geschwindigkeit und niedrige verrauschte
Zahnriemeantrieb, Präzisionskugellager und Polymerlager, wodurch die Rolle die Vorteile von glattem Lauf, niedriger und hoher Geschwindigkeit von bis zu 120 m/min hat.
Breiteres Spektrum an Arbeitsumgebung
Im Vergleich zum traditionellen Gürtelantrieb ist er wasserdicht und kann in einer bestimmten schlechten Umgebung arbeiten. Neben sauberem Raum kann es auch in härter Umgebung unter Verwendung von PU -Synchrongürtel angewendet werden.
LAperalbelastung
Standardkonfiguration, das Lagergehäuse mit Endkappe und Lager wird in das Rollenrohr gedrückt und die Rohrenden sind abgerundet, sodass die Materialien leicht von der Seite weiterentwickelt werden können.
Technische Daten
Allgemeine technische Daten | |
Max. Belastungskapazität | 180 kg |
Max. Fördergeschwindigkeit | 120 m/min |
Temperaturbereich | –5 bis +40 ° C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Mit Antirustöl beschichtetes Stahl, zinkverteidiger Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DRive Element | |
Zahnscheibe | Polyamid, schwarz |
DEssignversionen | |
Oberflächenbehandlung | Zinkplattiert, verchromt |
Rohrhülsen | PP -Hülle, Pu -Ärmel |
Verzögern | Gummi, Pu |
Diagramm von R2280 Zahnriemenrollenrolle
Dimension der Serie R2280 Timing -Gürtel -Roller mit weiblicher Gewinde Installation
Rohr Mvorgeordnet | D × t | Welle | E | L |
Stahl, Edelstahl | 50 × 1,5 | Φ12/φ15 | E = w+35.5 | L = W+36,5 |
Auswahl der Zeitgurte
Die Mittelstrecke der Zeitgurteanordnung ist streng begrenzt (empfohlene Toleranz +0,5/0 mm). Die gemeinsame Tonhöhe und der Zahnriementyp sind in der folgenden Tabelle angezeigt.
Mittelstrecke (mm) | Art des Zahnriemens | Zähne Anzahl von Zahnriemen |
60 | 10-T5-250 | 50 |
75 | 10-T5-280 | 56 |
85 | 10-T5-300 | 60 |
100 | 10-T5-330 | 66 |
105 | 10-T5-340 | 68 |
135 | 10-T5-400 | 80 |
145 | 10-T5-420 | 84 |
160 | 10-T5-450 | 90 |
