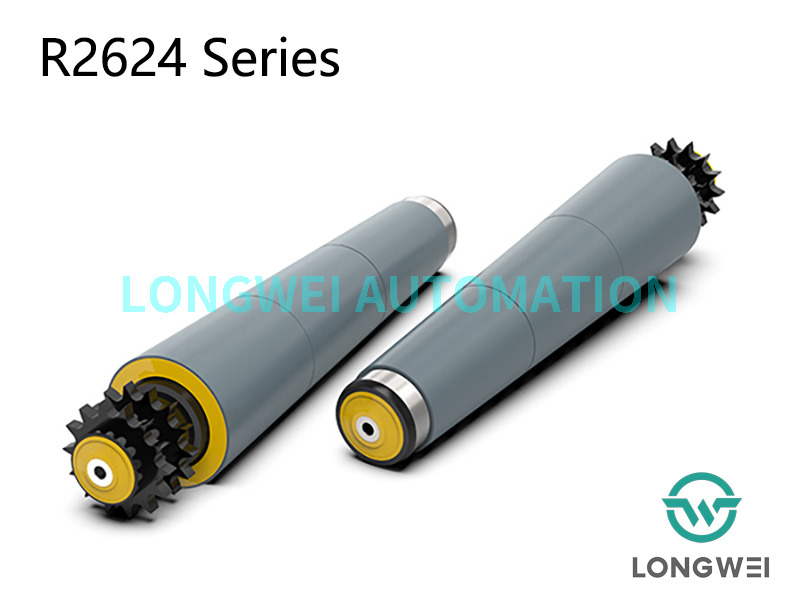

R2624
RONWIN
HS Code: 8431390000

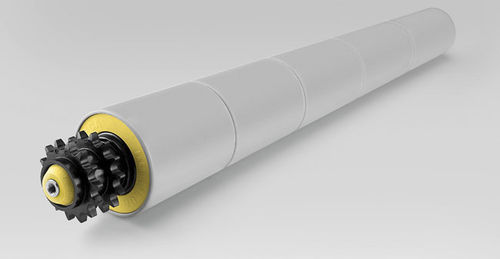

Eine mittelschwere Polymer-Kettenrad-Förderrolle mit konischer Hülse ist eine integrierte Komponente, die die Funktion einer Förderrolle mit einem zuverlässigen Antriebsmechanismus kombiniert. Es ist für mittelschwere Anwendungen konzipiert und verwendet ein Kettenrad aus Polymer (Kunststoff) und eine konische Hülse, um die Bewegung von einer Antriebskette direkt auf die Walze zu übertragen, sodass keine separaten Lager und Kettenradbaugruppen erforderlich sind.
Einfach ausgedrückt handelt es sich um eine „einbaufertige“ Rolle, die Sie auf eine Welle schieben, mit der konischen Hülse arretieren und mit einer Kette verbinden.
1. Das Rollenrohr
Material: Normalerweise aus Stahl (lackiert, verzinkt oder rostfrei) oder manchmal aus Polymer. Bei mittlerer Beanspruchung handelt es sich oft um ein verzinktes Stahlrohr mit einer Wandstärke, die für mittlere Belastungen geeignet ist.
Funktion: Dies ist die zylindrische Oberfläche, die das Produkt physisch trägt. Sein Durchmesser und seine Länge bestimmen die Größe der Walze (z. B. 50 mm Durchmesser x 500 mm Länge).
2. Das Polymerkettenrad
Material: Hergestellt aus einem technischen Hochleistungspolymer wie Nylon, Acetal (POM/Delrin) oder Polyamid.
Funktion: Dieses Kettenrad ist dauerhaft an einem Ende des Walzenrohrs befestigt (oft durch Presssitz, angeformt oder mit einem Schlüssel verriegelt). Seine Zähne sind für den Eingriff mit einer Standard-Rollenkette (z. B. ANSI #35, #40, #50 usw.) ausgelegt.
Warum Polymer?
Reduzierter Lärm: Viel leiser als Metall-auf-Metall-Kontakt.
Korrosionsbeständigkeit: Rostet nicht.
Ohne Schmierung: Arbeitet trocken und reduziert das Kontaminationsrisiko in sauberen Umgebungen (z. B. Lebensmittel, Verpackungen).
Kostengünstig: Im Allgemeinen günstiger in der Herstellung als ein bearbeitetes Stahlkettenrad.
3. Die konische Hülse (oder Taper-Lock-Buchse)
Material: Normalerweise Präzisionsguss oder bearbeiteter Stahl.
Funktion: Dies ist der brillante Teil des Designs. Es handelt sich um eine Buchse mit konischer Innenbohrung und Außengewinde. Es passt in die Endkappe der Walze.
Funktionsweise: Beim Anziehen einer Sechskantmutter am Außengewinde wird die Hülse axial gezogen. Aufgrund seiner Konizität wird es radial nach außen gedrückt, wodurch ein enormer mechanischer Presssitz mit der Innenseite der Walze entsteht und es gleichzeitig fest auf der quadratischen oder runden Antriebswelle klemmt. Dadurch wird die Rolle ohne Schweißen, Stellschrauben oder Stifte sicher an der Welle befestigt.
4. Lager: Befinden sich im Inneren der Walze und ermöglichen eine freie Drehung auf der stationären Antriebswelle. Sie sind typischerweise vorgeschmiert und abgedichtet (z. B. Rillenkugellager).
Montage: Die Rolle wird auf die vormontierte quadratische oder runde Antriebswelle des Förderbandrahmens geschoben.
Arretierung: Die Sechskantmutter an der Konushülse wird mit einem Schraubenschlüssel festgezogen. Dadurch wird die Hülse erweitert und die Rollenbaugruppe fest auf der Welle fixiert. Diese Verbindung überträgt das Drehmoment von der Welle auf die Rolle.
Antrieb: Eine von einem Motor angetriebene Kette greift in das Polymerkettenrad auf der Walze ein. Während sich die Kette bewegt, dreht sie das Kettenrad, das die gesamte Rolle dreht (da das Kettenrad am Rohr befestigt ist und das Rohr über die Hülse an der Welle befestigt ist).
Einfache Installation und Demontage: Das konische Hülsensystem ermöglicht eine schnelle Montage und Demontage ohne Spezialwerkzeuge. Durch Lösen der Mutter wird die Verriegelung aufgehoben, sodass die Rolle zur Wartung oder zum Austausch leicht von der Welle geschoben werden kann.
Wartungsfrei: Dank der abgedichteten Lager und des schmiermittelfreien Polymerkettenrads ist keine regelmäßige Schmierung oder Wartung erforderlich.
Hervorragende Ausrichtung: Die feste Verriegelung der konischen Hülse sorgt für eine perfekte Ausrichtung von Rolle und Welle und verhindert Wackeln und ungleichmäßigen Verschleiß.
Reduzierte Vibrationen: Das Polymerkettenrad dämpft Vibrationen und Geräusche im Vergleich zu Ganzmetallsystemen.
Kostengünstig: Es handelt sich um eine All-in-One-Lösung, die die Anzahl der Teile im Lager und die Arbeitszeit für die Montage reduziert.
Dieser Rollentyp ist ideal für angetriebene Rollenfördersysteme mittlerer Beanspruchung wie:
Pakethandling: In Verteilzentren und Paketdiensten.
Lebensmittel- und Getränkeverarbeitung und -verpackung: Wo Korrosionsbeständigkeit und Reinigbarkeit wichtig sind.
Kartonförderer: Zum Bewegen von Kartons in der Fertigung und im Lager.
Fließbandförderer: Wo eine präzise und zuverlässige Rollenbewegung erforderlich ist.

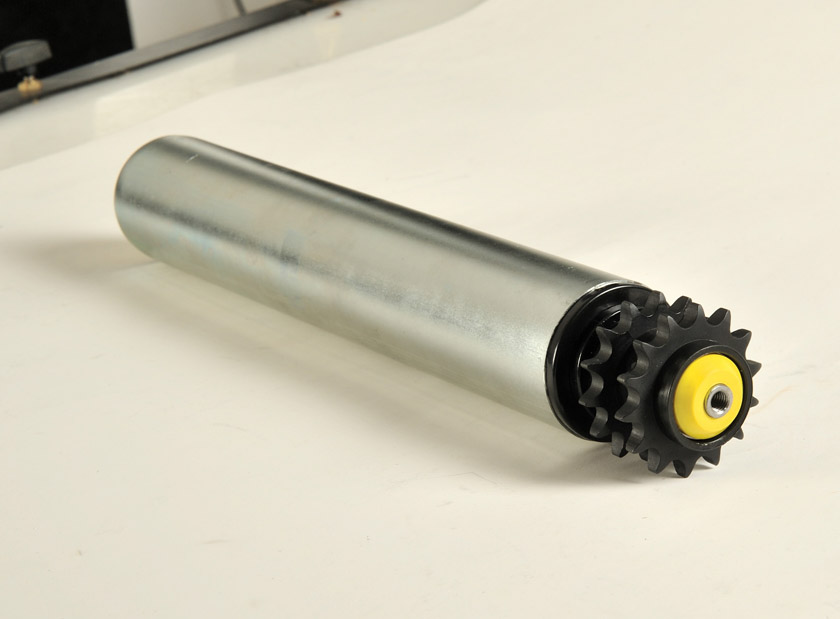

Basierend auf dem Doppel-Polymer-Kettenrad der Serie R2224 gerade Stahlrolle Die über ein Kettenrad angetriebene Rolle mit konischer Hülse ist stoßfest und abriebfest. Der Rollenzylinder aus Kohlenstoffstahl ist mit konischen Hülsen aus Polypropylen (PP) überzogen.
Als Antriebselement der Walze werden statt herkömmlicher Stahlkettenräder Hochleistungs-Polyamid-Kettenräder verwendet, was zu vergleichsweise geringeren Laufgeräuschen führt.
Entscheidend ist die Lagereinheit, die aus einem Präzisionskugellager, einem Polymerlagergehäuse und einem Enddeckel besteht. Das liegt nicht nur daran, dass es schön aussieht; es läuft auch ruhig und reibungslos.
Die Endkappe der Walze hält Spritzwasser und Staub im Arbeitsumfeld effektiv stand.
Um einen zu schnellen Verschleiß von Kettenrad und Kette zu vermeiden, wird empfohlen, einen Winkel von 5° zwischen den Kegelrollen (Achsenwinkel) nicht zu überschreiten.
Typischerweise tragen Fördergüter nicht mehr als 50 kg.
Arbeitstemperaturbereich -5℃ bis +40℃.

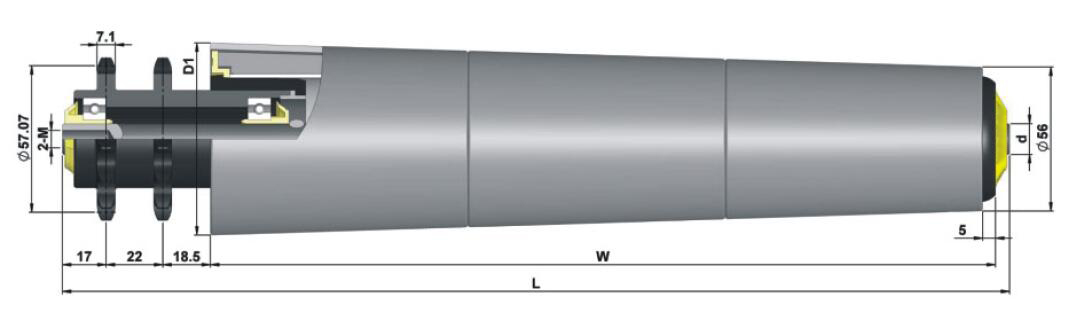

Rohr MMaterial | D1 | W | D2 | Welle | E | L |
Stahl, Edelstahl | 56 | 200 | 69 | Φ12 | E=W+63 | L=B+63 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |

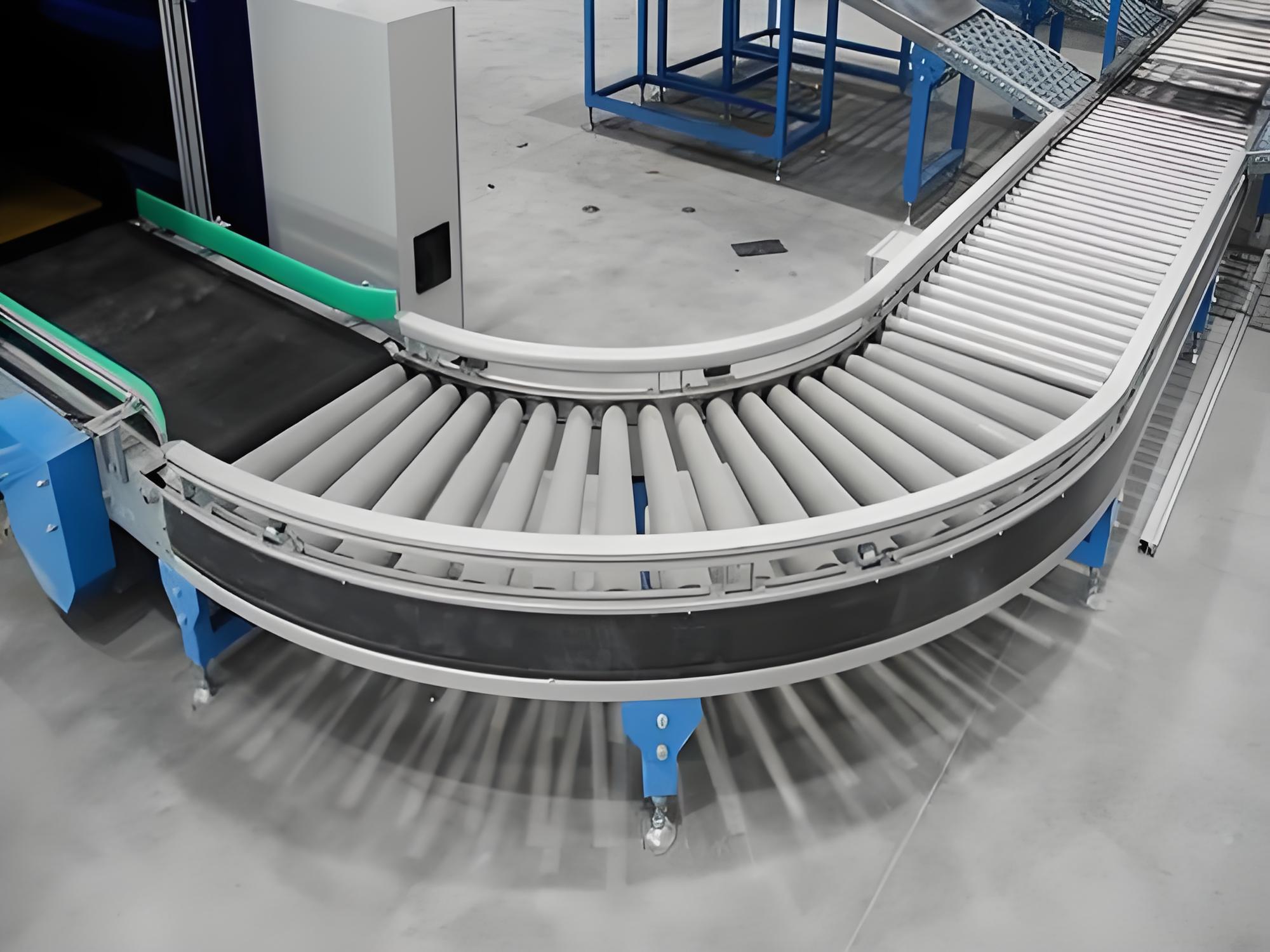

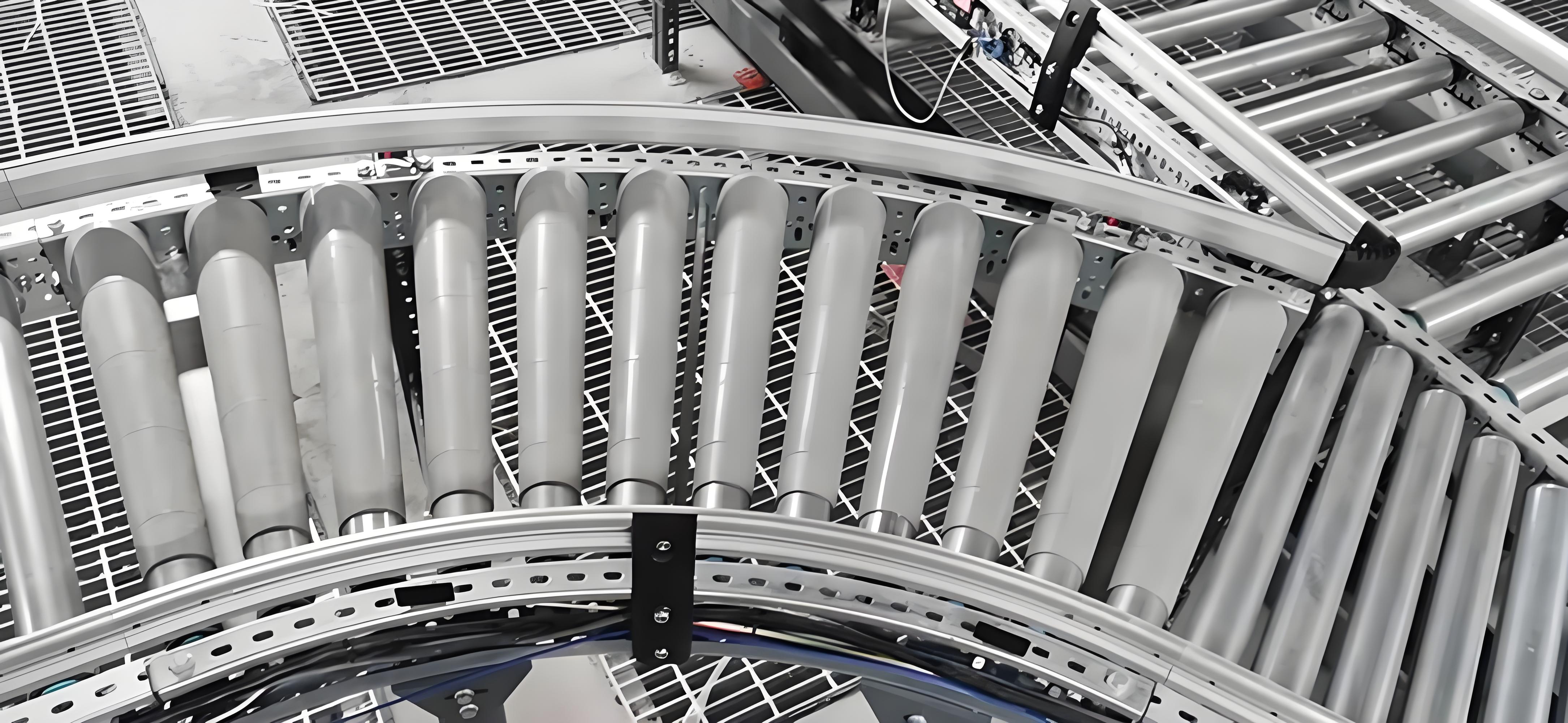

Anwendung für Kurvenrollenbahnen mit mittlerer Belastung
Im Wesentlichen ist die mittelschwere Polymer-Sprocket-Förderrolle mit konischer Hülse eine intelligente, effiziente und benutzerfreundliche Komponente. Es kombiniert die Haltbarkeit einer Stahlrolle, die leisen, sauberen Vorteile eines Polymerkettenrads und den äußerst zuverlässigen und benutzerfreundlichen Verriegelungsmechanismus einer konischen Hülse, was es zu einer sehr beliebten Wahl für moderne Förderbandkonstruktionen macht.
