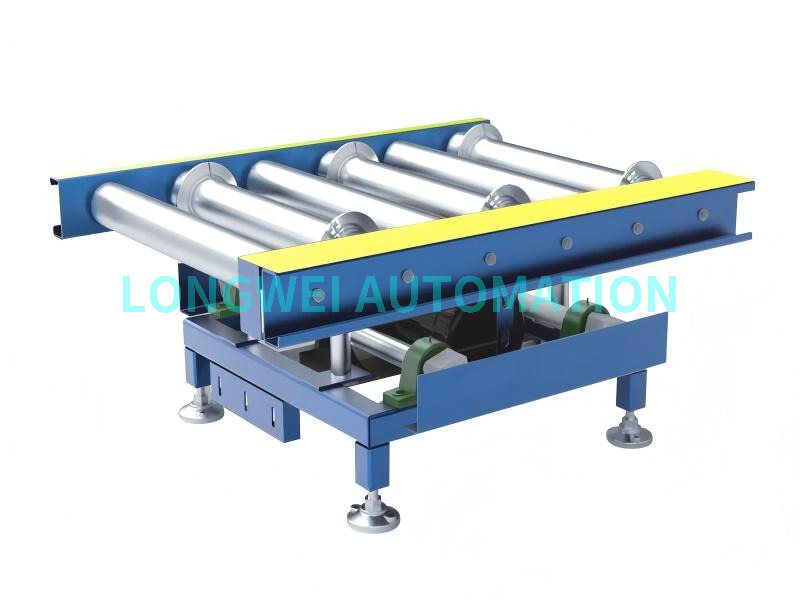

Heben und Transferieren sind ein entscheidendes Funktionsmodul in automatisierten Logistik- und Produktionslinien. Seine Hauptfunktion besteht darin, Güter vertikal von der Förderstrecke anzuheben, dann ihre Förderrichtung (typischerweise um 90°) durch Transfermechanismen (wie Bänder, Rollen, Ketten usw.) zu ändern und schließlich abzusenken und zurückzusetzen, um eine Produktumlenkung, Zusammenführung, Aufteilung oder präzise Positionierung zu erreichen.
Anhand verschiedener Klassifizierungskriterien können Hebe- und Transfermaschinen in verschiedene Typen eingeteilt werden. Je nach Antriebsquelle für das Heben werden sie in pneumatisches Heben, elektrisches Heben und hydraulisches Heben eingeteilt. Basierend auf dem Hebebetätigungsmechanismus werden sie in Scherenhebetechnik, Schrauben-/Leitspindelhebetechnik, Synchronriemen-/Kettenhebetechnik, Gestänge-/Vierstangen-Mechanismushebetechnik und Nockenhebetechnik eingeteilt.
Der Nockenhubmechanismus ist ein mechanisches System, das Drehbewegungen in präzise lineare Hubbewegungen umwandelt und häufig in modernen Hochgeschwindigkeitsautomatisierungsgeräten eingesetzt wird.
Die Kernkomponente ist ein speziell entwickelter zylindrischer Nocken (oder Endnocken).
Ein Servomotor (oder eine Motorantriebsrolle) treibt die Nocke so an, dass sie sich mit konstanter Geschwindigkeit dreht.
Die Lagerrollen (Mitläufer) innerhalb der Nockennut bewegen sich entlang der Profilkurve der Nocke.
Die Rollen treiben die angeschlossene Hebeplattform oder Hubstange an, um einen vollständigen Zyklus „Heben – Verweilen (Transfer) – Senken – Zurücksetzen“ durchzuführen.
Geschwindigkeit, Beschleunigung und Verweilzeit beim Hubvorgang werden vollständig durch die Form der Nockenprofilkurve bestimmt.
Hohe Geschwindigkeit und hohe Taktrate: Nockenantriebe sind starre Getriebe ohne Verzögerungen durch flexible Elemente und ermöglichen extrem hohe Hubgeschwindigkeiten und Betriebszyklen (bis zu Hunderten von Zyklen pro Minute).
Präzise entworfenes Bewegungsprofil: Durch die Optimierung der Nockenkurve (z. B. modifizierte Sinuskurve, modifizierte Trapezkurve) können sehr sanfte Starts und Stopps erreicht werden, wodurch Stöße, Vibrationen und Lärm zum Schutz der Waren erheblich reduziert werden.
Präzise Positionierung und Selbsthemmung: Während der „Verweilphase“ weist das Nockenprofil einen konzentrischen Bogen (Verweilsegment) auf, in dem die Hebeplattform am höchsten Punkt stabil bleibt. Der Motor kann seine Position ohne Bremsen beibehalten und sorgt so für zuverlässige Transfervorgänge.
Hohe Zuverlässigkeit und lange Lebensdauer: Rein mechanische Struktur mit einfacher Wartung, die bei ordnungsgemäßer Schmierung eine lange Lebensdauer bietet.
Hervorragende Synchronisierung: Ein einzelner Motorantrieb kann problemlos mehrere Hebepunkte über eine Nockenwelle synchronisieren und so die Stabilität der Plattform gewährleisten.
Single Cam Lift: Geeignet für Anwendungen mit kleinen Hublasten und kompakten Plattformgrößen.
Symmetrisches Heben mit zwei Nocken (oder mehr): Dies ist die häufigste Konfiguration. Eine durchgehende lange Welle treibt zwei oder mehr identische Nocken an, die sich synchron drehen und die Plattform von beiden Seiten (oder mehreren Punkten) gleichzeitig anheben. Dies gewährleistet ein reibungsloses Anheben ohne Blockierung und ist somit ideal für breitere Förderstrecken.
Kombinationen aus Nocken und Gestänge: Hebelprinzipien werden manchmal verwendet, um einen kleinen Nockenweg in eine größere Plattformbewegung zu verstärken oder um die Kraftrichtung zu ändern.
Hocheffiziente (Hochzyklus-)Produktionsumgebungen, wie z. B. Automobil-, 3C-Elektronik- und neue Energiebatterie-Produktionslinien.
Anwendungen mit strengen Anforderungen an reibungslosen Betrieb und geringe Geräuschentwicklung, beispielsweise in der Lebensmittel-, Pharma- und Präzisionsmontageindustrie.
Arbeitsplätze, die eine hochpräzise Positionierung und einen stabilen Halt über längere Zeiträume erfordern.
Materialtransport mit leichten bis mittleren Lasten (typischerweise bis zu mehreren hundert Kilogramm).
| Funktion | Nockenanhebung | Pneumatisches Heben | Elektrisches Heben |
|---|---|---|---|
| Geschwindigkeit | Extrem hoch, mit kontrollierbarer Bewegung | Schnell, aber mit deutlichem Start-Stopp-Effekt | Mäßig, erfordert Beschleunigungskontrolle |
| Geschmeidigkeit | Hervorragend, minimale Stöße und Vibrationen | Schlechte, spürbare Wirkung | Gut, hängt vom Steuerungssystem ab |
| Präzision/Halt | Hoch, mit mechanischer Selbsthemmung | Niedrig, erfordert Luftdruckwartung | Hoch, erfordert Motorbremsung |
| Geräuschpegel | Niedrig | Hoch (wegen Abgasgeräusch) | Relativ niedrig |
| Kosten | Hoch (komplexes Design und Bearbeitung) | Niedrig | Mäßig |
| Wartung | Einfach (regelmäßige Schmierung) | Einfach (Dichtungsaustausch) | Mäßig (elektrisch und mechanisch) |
| Zyklusanpassungsfähigkeit | Fest, bestimmt durch Nockendesign | Einstellbar, aber die Optimierung ist komplex | Flexibel und anpassbar |

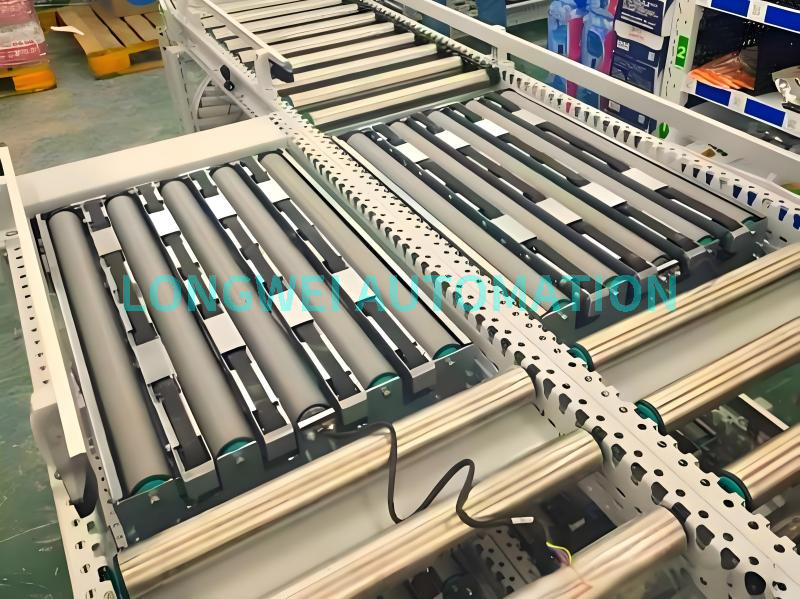

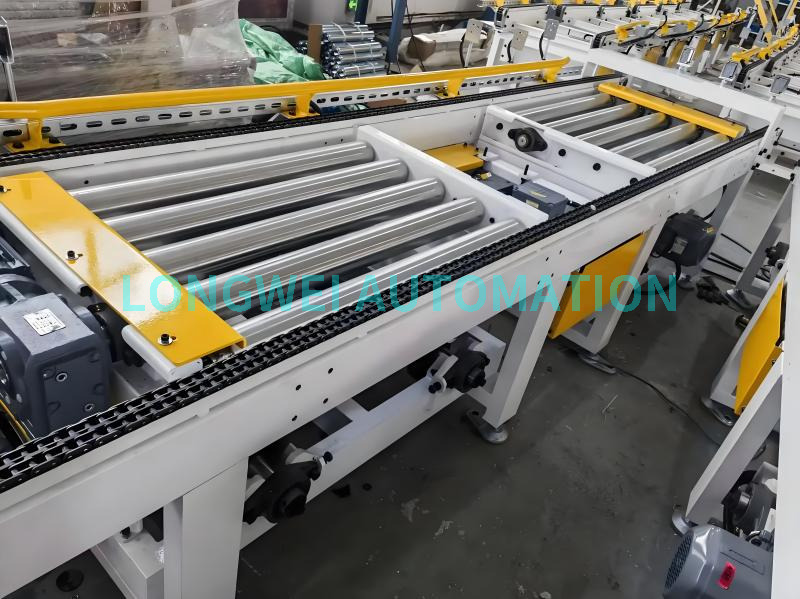

Die kurvengetriebene Hub-Transfermaschine stellt eine hochwertige, schnelle und äußerst zuverlässige Lösung für Hebe- und Transferanwendungen dar. Obwohl die Anschaffungskosten höher sind und die Konstruktion komplexer ist, ist sie aufgrund ihrer beispiellosen Bewegungsleistung und ihres reibungslosen Betriebs die bevorzugte Technologie in Automatisierungsbereichen mit strengen Anforderungen an Produktionseffizienz und Betriebsqualität.
Bei der Auswahl eines Hebetransfertyps müssen Faktoren wie Tragfähigkeit, Geschwindigkeit, Zykluszeit, Anforderungen an die Laufruhe, Steuerungsgenauigkeit und Budgetbeschränkungen umfassend bewertet werden. Der nockengetriebene Hubmechanismus erreicht die optimale Balance zwischen Geschwindigkeit und Stabilität und ist damit ein „Star“-Mechanismus in automatisierten Hochleistungsproduktionslinien.
