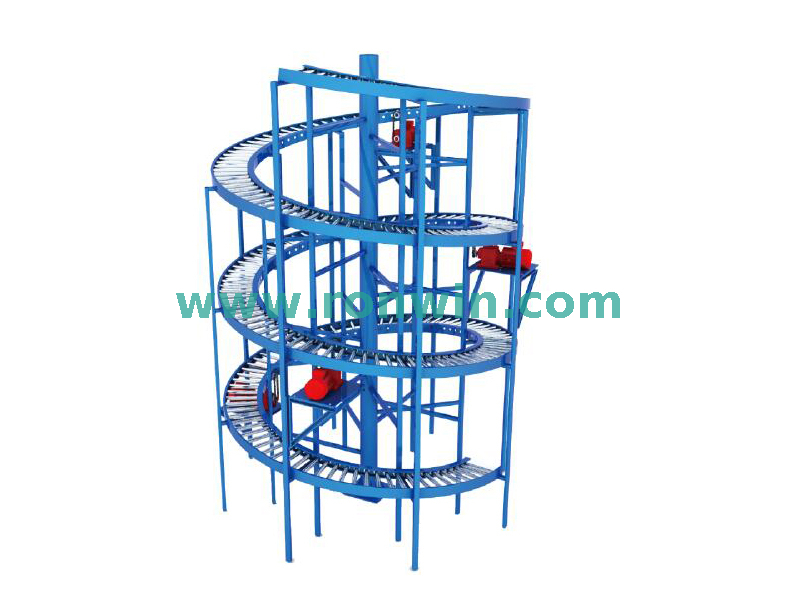

Ein spiralförmiger vertikaler Hubförderer ist ein hochautomatisiertes System, das in mehrstöckigen Gebäuden oder Einrichtungen eingesetzt wird, um ein kontinuierliches und effizientes vertikales Heben und horizontalen Transport von Gütern zu erreichen. Die Kerninnovation liegt in der Abkehr vom traditionellen Aufzugskabinenmodell. Stattdessen kombiniert es einen spiralförmigen vertikalen Hubkanal mit in die Kanaloberfläche integrierten Rollenbahnen, wodurch ein kontinuierlicher Warenfluss ähnlich einer „Wendeltreppe“ entsteht.
Bei der Betrachtung dieses Produkts müssen die folgenden komplexen Parameter beachtet werden:
Systemdurchsatz: Die Anzahl der pro Stunde verarbeiteten Waren (Einheiten/Stunde).
Hubhöhe/Geschwindigkeit: Gesamthubhöhe und lineare Geschwindigkeit der Rollenplattform.
Tragfähigkeit: Maximales Gewicht (kg) pro einzelnem Artikel oder pro Längeneinheit des Förderers.
Produktgrößenbereich: Die minimalen und maximalen Produktabmessungen (L x B x H), die das System verarbeiten kann.
Anzahl der Etagen und Schnittstellen: Die Anzahl der unterstützten Etagen und die Andockmethode mit horizontalen Förderbändern auf jeder Etage.
Steuerungs- und Kommunikationssystem: Integration mit übergeordneten Managementsystemen (z. B. SPS-Steuerung, Ethernet-Kommunikation).
Sicherheitsmerkmale: Not-Aus, Anti-Blockier-Funktion, Überlastschutz, Sicherheitsschutz usw.
| Spezifikationen (Einheit: mm) | |
|---|---|
| Förderrichtung | hoch, runter, in beide Richtungen |
| Ladekapazität | max. 1000kg |
| Hubhöhe | max. 2m/Fahrer |
| Fördergeschwindigkeit | max. 30m/min |
| Beat vermitteln | kontinuierlich |

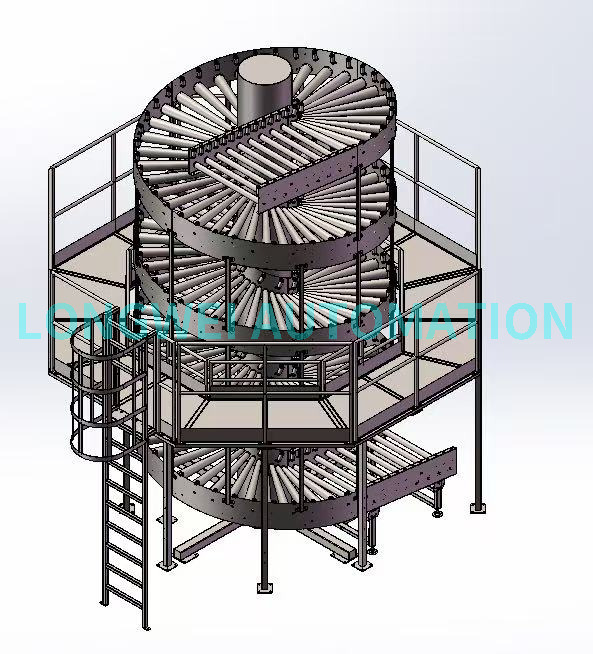

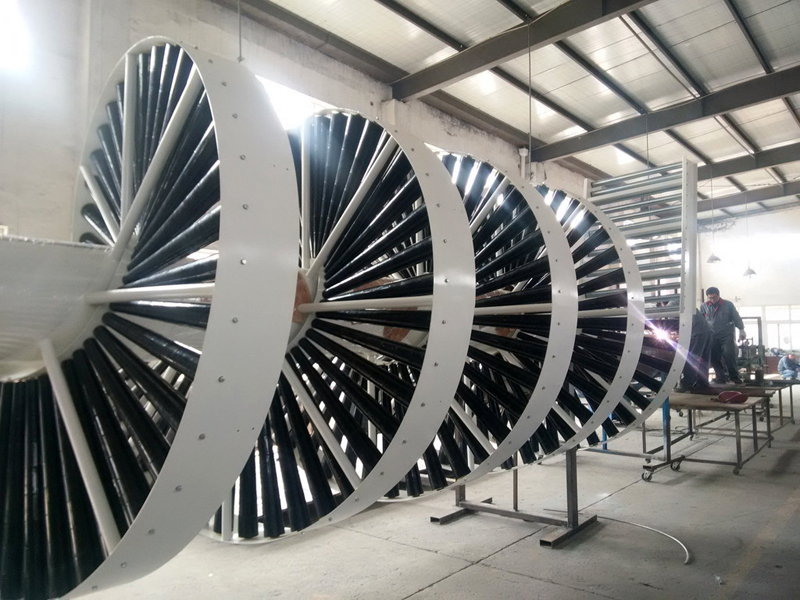

Spiralförmige vertikale Spur:
Das System verfügt über eine große vertikale spiralförmige Schienenstruktur, die dem Gewinde einer riesigen Schraube ähnelt.
Diese Schiene ersetzt den Schacht und die Führungsschienen eines herkömmlichen Aufzugs.
Integrierte Rollenbahnplattform:
Die „Stufen“ der Wendelbahn sind mit zahlreichen motorisch angetriebenen Rollenbahnmodulen ausgestattet.
Diese Module sind Ende an Ende verbunden und bilden ein massives, sich kontinuierlich und langsam bewegendes „Spiralförderband“.
Arbeitsablauf:
Einschleusung: Auf der Basisebene des Systems (oder auf einer anderen dafür vorgesehenen Etage) werden die Waren über eine horizontale Rollenbahn dem Eingang der Wendelbahn zugeführt. Wenn ein Gut den Anfang der Helix erreicht, wird es von der sich kontinuierlich bewegenden Spiralrollenplattform „eingefangen“.
Vertikaler Transport: Die Güter bewegen sich entlang der spiralförmigen Schiene sanft nach oben (oder nach unten), während sich die Plattform langsam dreht. Dieser Prozess erfolgt kontinuierlich und ununterbrochen, wodurch der „Start-Stopp-Öffnen-Schließen“-Zyklus herkömmlicher Aufzüge entfällt.
Ausschleusung: Wenn ein Gut seine Zieletage erreicht, erkennt das System seine Position über Encoder oder RFID-Technologie. Ein spezieller Entlademechanismus (z. B. ein Schieber oder ein Umlenker) entlädt die Waren dann von der Hauptspirallinie auf den horizontalen Rollenförderer der Zielebene zur endgültigen Lieferung.
Außergewöhnliche Durchsatzeffizienz:
Kontinuierlicher Betrieb: Dies ist der Hauptvorteil. Die Waren fließen kontinuierlich wie am Fließband, wodurch die mit herkömmlichen Aufzügen verbundene Wartezeit entfällt. Es eignet sich besonders für großvolumige Waren in kleinen Mengen, wie z. B. E-Commerce-Pakete und Express-Verteilzentren.
Platzsparend:
Im Vergleich zu einer Gruppe herkömmlicher Aufzüge, die mehrere separate Schächte erfordern, kann ein einzelnes vertikales Spiralfördersystem die gleiche vertikale Transportkapazität bei geringerer Stellfläche und höherer Raumausnutzung erreichen.
Hohe Automatisierung und Intelligenz:
Es kann problemlos in allgemeine Fabrik- oder Lagerverwaltungssysteme (WMS, WCS) integriert werden, um eine durchgängige automatische Identifizierung, Verfolgung und Weiterleitung von Waren zu ermöglichen.
Flexibilität und Skalierbarkeit:
Die Betriebsgeschwindigkeit kann je nach Durchflussbedarf angepasst werden. Theoretisch kann das System durch Erhöhung der Anzahl der Wendelspulen (Höhe) für weitere Stockwerke angepasst werden.
Reduzierter Produktschaden:
Der sanfte spiralförmige Auf-/Abstieg vermeidet Stöße und Vibrationen, die durch die Start-Stopp-Bewegung herkömmlicher Aufzüge verursacht werden.

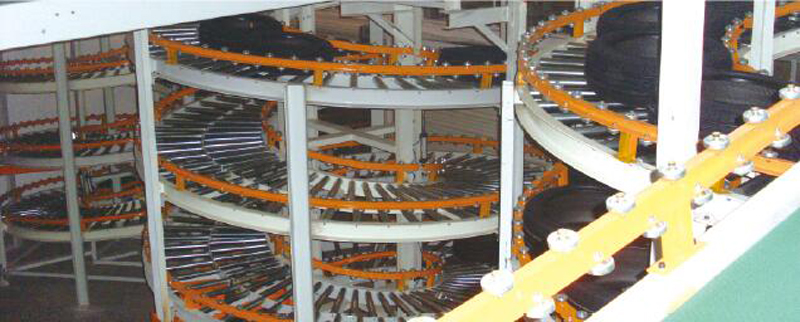

Dieses System wird typischerweise in Szenarien mit extrem hohen Anforderungen an die Logistikeffizienz eingesetzt:

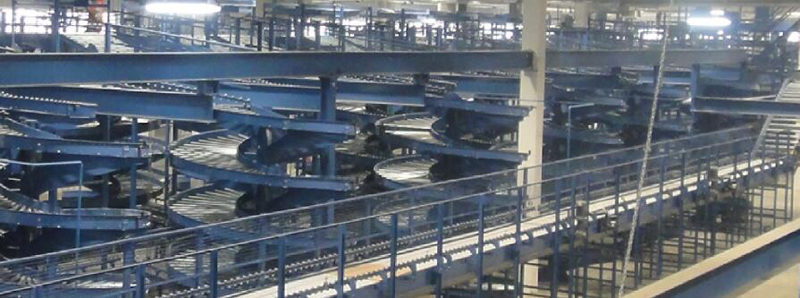

Paketsortierzentren: Zum schnellen und kontinuierlichen Heben von Paketen vom Entladebereich auf Bodenebene in Sortierbereiche auf der oberen Ebene.
E-Commerce-Lager- und Logistikzentren: Ermöglicht eine effiziente Zirkulation von Behältern oder Bestellboxen zwischen mehrstufigen „Ware-zur-Person“-Kommissionierungsarbeitsplätzen.
Große automatisierte Lager- und Bereitstellungssysteme (AS/RS): Verbindet Lagerbereiche auf verschiedenen Etagen mit den Eingangs-/Ausgangsverarbeitungsbereichen.
Flughafen-Gepäckabfertigungssysteme: Transportiert Gepäck kontinuierlich von den Check-in-Schaltern zu Sortierbereichen auf verschiedenen Ebenen.
Industrielle Produktionslinien: Transportiert Materialien und Halbzeuge zwischen verschiedenen Prozessebenen in mehrstöckigen Fabriken.
Zusammenfassend lässt sich sagen, dass der Helical Vertical Lift Conveyor eine kontinuierliche Vertikalförderlösung ist, die den Höhepunkt der modernen Logistikautomatisierung darstellt. Durch sein ausgeklügeltes spiralförmiges Design integriert er das vertikale Heben nahtlos in den horizontalen Transport und verändert so das traditionelle Modell des intermittierenden vertikalen Transports grundlegend. Es bietet beispiellose Effizienz, Dichte und Automatisierung für mehrstöckige Logistikanlagen, die riesige Warenmengen bewältigen müssen. Es ist eine der wichtigsten Kernkomponenten für den Bau intelligenter Lager und hocheffizienter Fabriken der Zukunft.
