Eine einziehbare, federbelastete Kugelübertragungseinheit ist eine spezielle Kugelübertragungskomponente, die Dämpfungs- und Rückstellfunktionen integriert. Sein Hauptmerkmal ist ein interner Federmechanismus, der es dem Kugelkopf ermöglicht, sich unter vertikalem Druck nach unten zu komprimieren („zurückziehen“) und automatisch in seine ursprüngliche Position zurückzukehren, sobald der Druck entfernt wird. Es behält die reibungsarmen Rolleigenschaften einer Standard-Kugelübertragungseinheit bei und verfügt zusätzlich über eine einziehbare Dämpfungsfunktion, sodass es häufig in Präzisionsanwendungen eingesetzt wird, bei denen Höhenunterschiede gehandhabt, Dämpfung bereitgestellt oder kontrollierter Druck ausgeübt werden muss.
Federkraft/Anfangsdruck: Die Mindestkraft (N oder kgf), die erforderlich ist, um das Zurückziehen des Kugelkopfes einzuleiten.
Hub-/Rückzugsstrecke: Die maximale komprimierbare Distanz (mm), die der Kugelkopf von seinem höchsten bis zu seinem tiefsten Punkt zurücklegen kann.
Gesamthöhe und Montageabmessungen: Beinhaltet die Gesamtabmessungen nach der Installation und die Spezifikationen für Montagegewinde/Loch.
Durchmesser und Material des Kugelkopfes: Bestimmt die Tragfähigkeit und die Eignung für die Umgebung.
Belastbarkeit: Die maximale Belastung (statisch und dynamisch), der es standhalten kann.
Wiederholpräzision: Konsequente Rückkehr zur Ausgangsposition nach mehreren Komprimierungs- und Rücksetzzyklen.
| Modell-Nr. | Material | Ladekapazität (kg) | Gewicht (g) | |
| vorschlagen | max. | |||

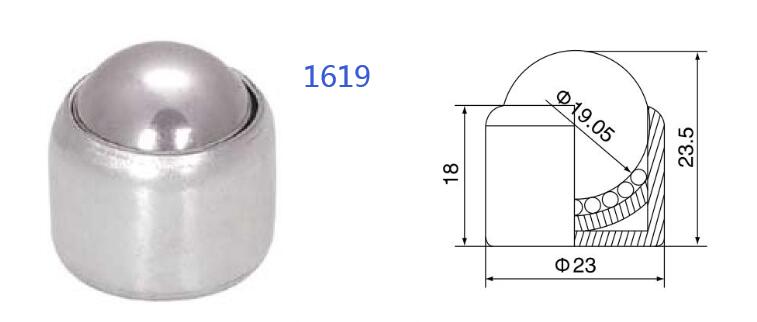

| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| Modell-Nr. | Material | Ladekapazität (kg) | Gewicht (g) | |
| vorschlagen | max. | |||

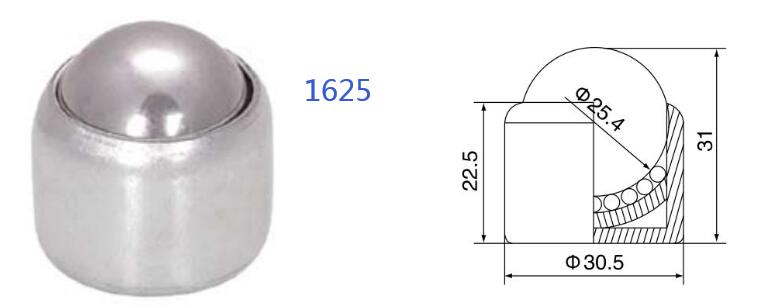

| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
Dieses Produkt besteht typischerweise aus den folgenden Schlüsselkomponenten:
Kugelkopf: Eine hochpräzise Kugel aus Metall (z. B. Edelstahl 440C) oder Keramik mit glatter Oberfläche, hoher Härte und Verschleißfestigkeit, die ein gleichmäßiges Abrollen in alle Richtungen gewährleistet.
Kugelpfanne: Ein schalenförmiger Sitz, der den Kugelkopf aufnimmt und normalerweise aus reibungsarmen und verschleißfesten Materialien (z. B. technischem Kunststoff, Bronze oder gehärtetem Stahl) besteht. Seine Innenwand passt genau zum Kugelkopf und ermöglicht so ein freies Rollen.
Federmechanismus: Dies ist der Kern, der die Funktion „Rückzug“ ermöglicht. Unterhalb der Kugelpfanne ist eine Feder eingebaut.
Typ: Kann eine Schraubendruckfeder, eine Tellerfeder oder ein Elastomer (z. B. Polyurethan) sein.
Funktion: Bietet eine kontrollierbare, vertikale elastische Kraft.
Gehäuse/Montagehülse: Eine zylindrische Metallhülle, die den gesamten internen Mechanismus enthält. Es verfügt normalerweise über Außengewinde (z. B. metrische Gewinde der M-Serie) oder einen Montageflansch für den sicheren Einbau in Gerätegrundplatten oder -rahmen.
Dichtung (optional): Bei einigen Modellen mit höheren Anforderungen ist ein Dichtungsring im Lieferumfang enthalten, um das Eindringen von Staub und Schmutz in den internen Mechanismus zu verhindern und so einen langfristig zuverlässigen Betrieb zu gewährleisten.
Dämpfung und Stoßdämpfung: Die Feder absorbiert effektiv die Aufprallenergie von Werkstücken oder Geräten, schützt so sowohl das Werkstück als auch das Gerät selbst und reduziert Geräusche.
Anpassung an Höhenunterschiede: Wenn Werkstücke auf einer Förderstrecke ungleichmäßige Höhen aufweisen, kann die Federkompression diesen Höhenunterschied automatisch ausgleichen und so sicherstellen, dass alle Werkstücke effektiv gestützt und reibungslos transportiert werden.
Bereitstellung eines konstanten Drucks: Die Federkraft kann in einen stabilen, kontrollierbaren Abwärts- oder Seitendruck auf das Werkstück umgewandelt werden, der häufig zum Positionieren, Spannen oder Halten verwendet wird.
Überlastschutz: Im Falle einer versehentlichen Überlastung kann der Kugelkopf vollständig zurückgezogen werden und bietet so eine mechanische Sicherheitsschutzfunktion.
Automatische Rückstellung: Sobald der Druck von oben wegfällt, drückt die Feder die Kugelkopfbaugruppe sofort in ihre ursprüngliche Position zurück, bereit für den nächsten Zyklus.
Beibehaltene Rollfunktion: Der Kugelkopf behält seine volle Rollfähigkeit bei geringer Reibung, unabhängig davon, ob er zusammengedrückt, ausgefahren oder in einer beliebigen Zwischenposition ist.
Ausgangszustand: Im Leerlauf ist die Feder ausgefahren und drückt den Kugelkopf in seine höchste Position.
Komprimieren und Zurückziehen: Wenn ein Werkstück mit einer Kraft, die die Vorspannung der Feder übersteigt, auf den Kugelkopf drückt, überwindet die Kugelkopfbaugruppe die Federkraft und bewegt sich als Ganzes nach unten („zieht sich zurück“).
Rollen und Dämpfen: Beim Einfahren und bei Stabilisierung in einer beliebigen Position kann der Kugelkopf immer noch frei rollen und das Werkstück bewegen, während die Feder kontinuierlich für Dämpfung und Halt sorgt.
Zurücksetzen: Wenn das Werkstück entfernt wird und der Druck verschwindet, drückt die Kraft der Feder die gesamte Kugelkopfbaugruppe in ihre ursprüngliche höchste Position zurück.
Diese Komponente wird häufig in Automatisierungsumgebungen verwendet, die eine flexible und adaptive Handhabung erfordern:
Werkstückpositionierung und -klemmung: Wird in CNC-Bearbeitungs- oder Prüfvorrichtungen verwendet, um Werkstücke von oben oder von der Seite zu klemmen und gleichzeitig Bewegungen aufgrund thermischer Ausdehnung/Kontraktion oder geringfügiger Positionsanpassungen zu ermöglichen.
Sortier- und Umlenkmechanismen: Nutzt seine Rückzugs- und Rolleigenschaften an Sortierpunkten, um Werkstücke zu führen und ihre Richtung zu ändern.
Z-Achsen-verstellbare Förderplattformen: Werden zur Unterstützung von Werkstücken unterschiedlicher Höhe verwendet und stellen sicher, dass alle Werkstückunterflächen eine einheitliche Antriebsfläche (z. B. Band oder Oberplatte) berühren.
Überlastschutzgeräte: Wird in Bereichen installiert, in denen es zu Störungen kommen kann. Der Kugelkopf fährt bei übermäßigem Widerstand zurück und verhindert so Schäden an der Ausrüstung.
Präzisionsmontagelinien: Bietet konforme Unterstützung während des Montageprozesses, um Kratzer auf Präzisionskomponentenoberflächen zu vermeiden.
Die einziehbare, federbelastete Kugelrolle ist eine hochintegrierte, intelligente Komponente. Es kombiniert auf geniale Weise omnidirektionales Rollen mit Federdämpfung und löst so häufige Herausforderungen in Automatisierungssystemen wie starre Stöße, Höhenunterschiede und die Notwendigkeit einer flexiblen Klemmung. Es verleiht mechanischen Geräten eine größere Anpassungsfähigkeit und Zuverlässigkeit und dient als entscheidende Lösung in den Bereichen Präzisionsmontage, Materialhandhabung und Werkzeugvorrichtungen.
