Flexibler, erweiterbarer Schwerkraft-Rollenförderer

I. Was ist ein flexibel erweiterbarer, nicht angetriebener Skate-Wheel-Förderer?

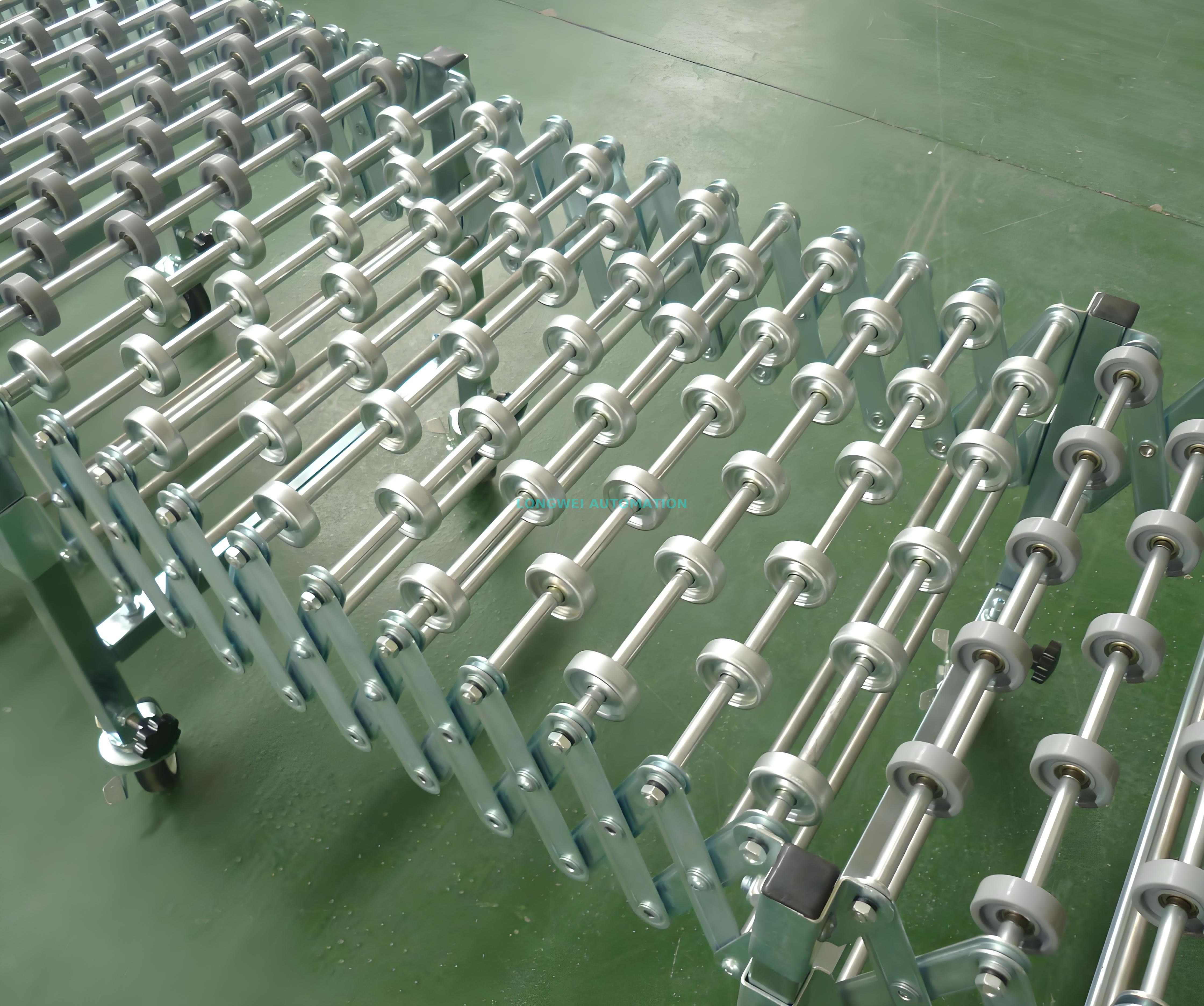

Bei einem nicht angetriebenen, flexiblen, erweiterbaren Rollbandförderer handelt es sich um ein Materialhandhabungsgerät, das Rollrollen als Fördermedium verwendet. Beim Bewegen der Güter kommt es auf die Schwerkraft der Last oder manuelles Schieben an. Der Rahmen verfügt über eine flexible, erweiterbare Scherenstruktur, die aus- und eingefahren werden kann. Das Gerät kann frei gesteuert werden, um je nach Bedarf gerade Abschnitte oder gekrümmte Bögen zu bilden. Die Stützbeine sind höhenverstellbar und die Basis ist für eine einfache Mobilität mit Lenkrollen mit Bremse ausgestattet.

Das Kufenrad ist die Kernkomponente dieses Förderers. Es besteht typischerweise aus einem Radkörper, Lagern und einer Wellenbohrung. Der Radkörper kann aus Kunststoff oder Stahl bestehen und die Lager sind oft Rillenkugellager, die die Reibung reduzieren und eine gleichmäßige Drehung gewährleisten. Skate-Räder sind kompakt, leicht und eignen sich besonders für den Transport von Gegenständen mit flachem Boden.

II. Kernfunktionen

1. Flexibel erweiterbares Design für Platzersparnis

Der größte Vorteil dieses Förderers ist seine Aus-/Einfahrfunktion. Das Ausdehnungsverhältnis der Einheit kann 1:3 erreichen – beispielsweise kann eine ausgefahrene Länge von 3 Metern auf etwa 1 Meter eingefahren werden. Im zusammengeklappten Zustand nimmt es nur minimale Bodenfläche ein, was erheblich Lager- und Transportraum spart.

2. Kein Strom erforderlich – energiesparend und umweltfreundlich

Durch die Verwendung eines Rollschuh-Gleitgetriebes ist kein elektrischer Antrieb erforderlich. Die Güter werden durch ihr Eigengewicht oder manuelles Schieben bewegt. Es eignet sich besonders für Umgebungen ohne Strom oder wo Energieeinsparung erwünscht ist.

3. Freie Steuerung und flexibles Layout

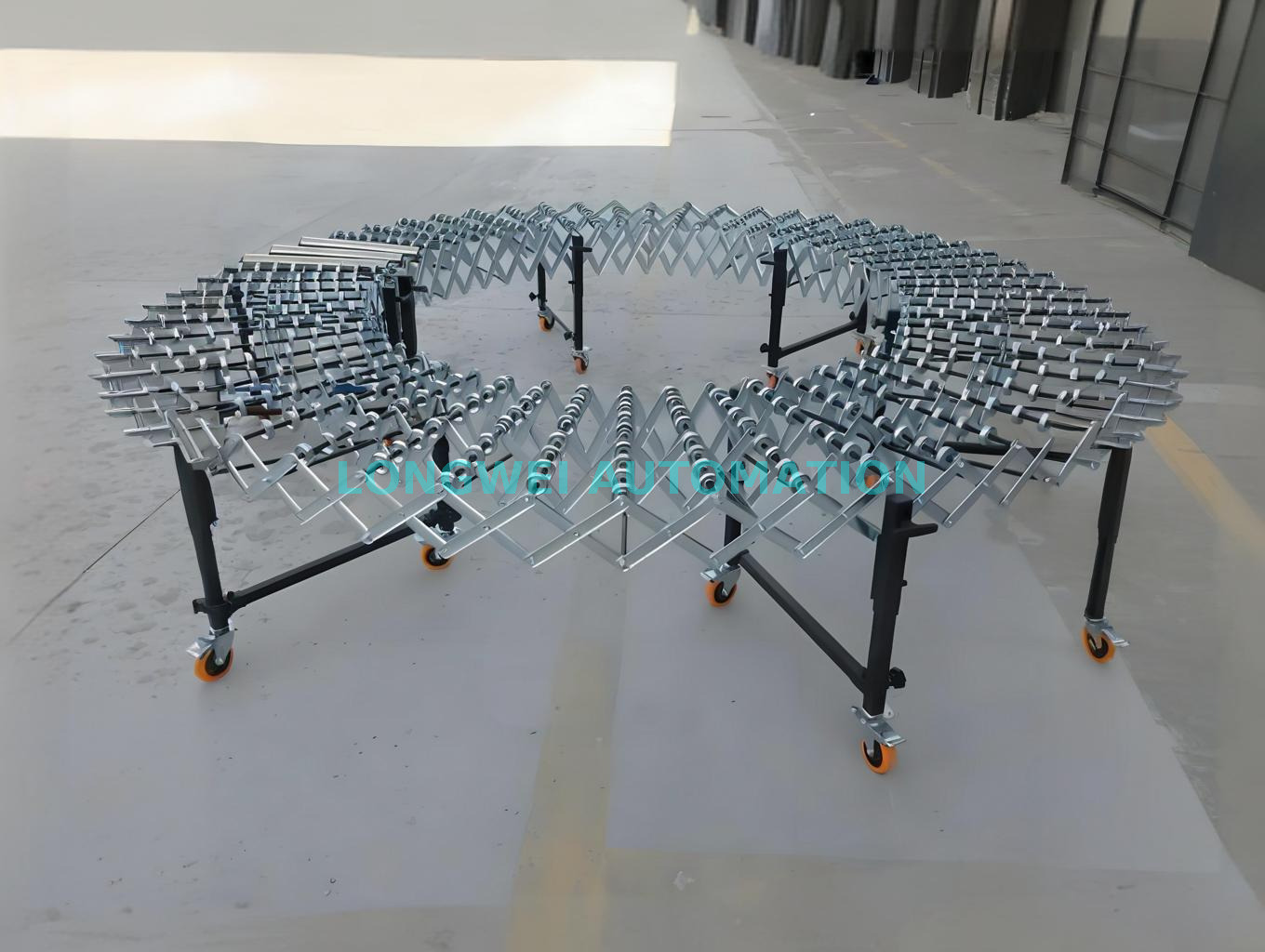

Das Gerät kann gebogen werden, um Richtung und Winkel zu ändern und sich so an verschiedene Standortbedingungen und Gelände anzupassen. Es kann je nach Förderbedarf beliebig angeordnet werden und mehrere Einheiten können in Reihe geschaltet werden, um die Förderstrecke unbegrenzt zu verlängern.

4. Einfache Mobilität und hohe Manövrierfähigkeit

Ausgestattet mit Lenkrollen mit Bremsen an der Unterseite kann das Förderband problemlos in Lagerhallen, Werkstätten und anderen Arbeitsplätzen bewegt werden. Die Beinhöhe lässt sich an unterschiedliche Arbeitshöhen anpassen.

5. Leichte Struktur und wirtschaftliche Kosten

Im Vergleich zu Rollenteleskopförderern ist die Skate-Wheel-Version leichter. Es zeichnet sich durch eine einfache, leichte Struktur, geringere Kosten, eine lange Lebensdauer und Widerstandsfähigkeit gegen Beschädigungen aus.

6. Reibungsloser und leiser Betrieb

Die Skate-Räder sind mit Präzisionslagern ausgestattet, die eine gleichmäßige Drehung und geringe Geräuschentwicklung gewährleisten. Bei geeignetem Gefälle können Güter ohne äußere Krafteinwirkung durch die Schwerkraft nach unten rutschen.

III. Wichtigste technische Parameter

Die allgemeinen technischen Spezifikationen des flexiblen, erweiterbaren Rollbandförderers ohne Antrieb sind unten aufgeführt:

※ Hinweis zum 48-mm-Durchmesser: Die gängigen Skate-Rollen-Außendurchmesser sind 38 mm und 48 mm. Die 48-mm-Größe ist die gängigste Spezifikation für Teleskopförderer.

​

IV. Detaillierter Vergleich der beiden Skate-Rollenmaterialien

Der Förderer ist typischerweise mit Schlittrollen mit 48 mm Durchmesser ausgestattet. Der entscheidende Unterschied liegt nicht nur im Radmaterial, sondern auch in der inneren Lagerstruktur, die direkt die Leistung bestimmt.

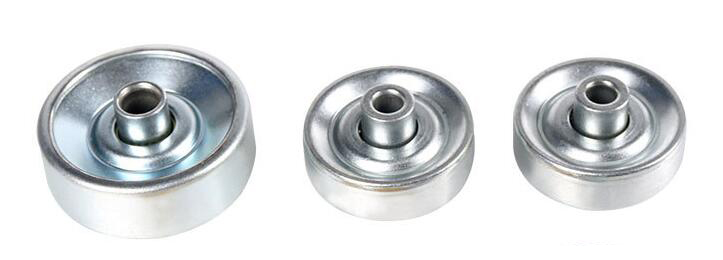

1. Skate-Rad aus verzinktem Stahl

• Interne Struktur: Eingebaute Stahlkugeln (normalerweise Gleitlager oder einfache Kugellagerstrukturen, keine Präzisionsausführung).

• Leistungsmerkmale:

  • Anlaufdrehmoment: Höher – aufgrund der relativ höheren inneren Reibung ist eine etwas größere Anfangskraft erforderlich, um die Last zu bewegen.

  • Tragfähigkeit: Moderat – begrenzt durch die Tragstruktur, die dynamische Nennlast ist relativ begrenzt.

  • Haltbarkeit: Hervorragend – das Metallmaterial widersteht Stößen und Verschleiß, ist unempfindlich gegenüber UV-Strahlen oder Temperaturschwankungen, altert nicht so schnell und hat auch unter rauen Bedingungen eine sehr lange Lebensdauer.

  • Korrosionsbeständigkeit: Die verzinkte Oberfläche bietet einen guten Rostschutz.

(Abbildung 1: Rollschuhrad aus verzinktem Stahl, Durchmesser 38 mm und 48 mm sind optional)

2. Kunststoff-Rollschuhrad (mit Rillenkugellagern)

• Interne Struktur: Ausgestattet mit Präzisions-Rillenkugellagern nach nationalem Standard (z. B. Hochpräzisionslager der Serie 608).

• Leistungsmerkmale:

  • Anlaufdrehmoment: Geringer – die Präzisionslager bieten einen extrem geringen Rollwiderstand, sodass die Ware bei geringem Schubaufwand sehr sanft startet und läuft.

  • Belastbarkeit: Höher – die radialen und axialen Belastbarkeiten von Präzisionslagern sind denen einfacher Stahlkugelkonstruktionen weit überlegen, sodass das Kunststoffrad höhere Lasten tragen kann.

  • Haltbarkeit: Mäßig – der Radkörper besteht aus technischen Kunststoffen (ABS/Nylon). Obwohl es robust ist, kann eine langfristige Einwirkung von UV-Licht, hohen Temperaturen oder chemischer Korrosion zu Alterung und Sprödigkeit führen und so die Lebensdauer verkürzen.

(Abbildung 2: Gelbe/blaue/graue Kunststoff-Skateräder sind optional)

3. Umfassende Vergleichstabelle der beiden Materialien

VI. Auswahlempfehlungen

Basierend auf den tatsächlichen Arbeitsbedingungen und Prioritäten befolgen Sie diese Richtlinien für eine genaue Auswahl:

• Für maximale Laufruhe, häufigen Start-Stopp-Betrieb und schwere Lasten → Wählen Sie das Kunststoff-Skate-Rad (mit Präzisions-Rillenkugellagern). Obwohl das Kunststoffrad selbst altern kann, bietet seine Lagerleistung ein niedriges Drehmoment und eine hohe Tragfähigkeit, was es zur effizientesten Wahl für Innenlager, Werkstätten und ähnliche Umgebungen macht.

• Für raue Umgebungen (im Freien, Sonnenlicht, extreme Temperaturen), hohe Stoßbelastungen und eine extrem lange wartungsfreie Lebensdauer → Wählen Sie das Skate-Rad aus verzinktem Stahl. Obwohl der Anlaufwiderstand etwas höher ist, altert das Metallrad nie, ist robust und schlagfest und eignet sich besonders für Be-/Entladebereiche mit häufigem Handling und Kollisionen.

• Für Geräte, die häufig bewegt werden und bei denen Bediener leichteres Schieben/Ziehen bevorzugen → Bevorzugen Sie das Kunststoff-Skate-Wheel-Modell, da die Einheit leichter ist und sich die Waren reibungsloser bewegen lassen.

VII. Bezeichnung der Modellnummer (Bestellanleitung)

Um die erforderliche Konfiguration anzugeben, folgt die Modellnummer des Förderers der im folgenden Beispiel gezeigten Struktur:

Beispielmodell Nr.: FC-48-500×4

Hinweis: Die gesamte ausgefahrene Länge wird berechnet, indem die Anzahl der Einheiten mit der ausgefahrenen Länge pro Einheit multipliziert wird (z. B. 4 Einheiten × ~1250 mm = ~5000 mm ausgezogene Länge). Die eingefahrene Länge basiert ebenfalls auf der eingefahrenen Länge der Einheit. Lassen Sie sich die Angaben zur Gerätelänge stets vom Hersteller bestätigen.
