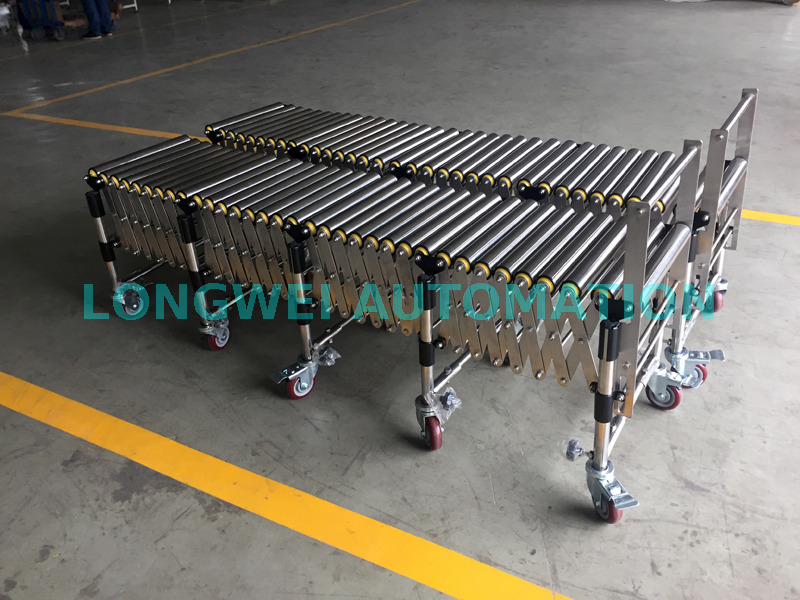

Der flexible erweiterbare Schwerkraftrollenförderer ist ein nicht angetriebenes Rollenfördergerät, dessen Rahmen frei aus- und eingefahren werden kann. Es verwendet einen ausziehbaren Scherenrahmen als Tragkonstruktion und Rollen als Fördermedium. Der Warentransport erfolgt durch manuelles Schieben oder durch Schwerkraft, wobei die Rollen frei rotieren, um einen reibungslosen Transport zu ermöglichen. Das Gerät verfügt über keine eingebaute Antriebsquelle und gehört zur Kategorie der nicht motorisierten Fördergeräte, die als wichtiges flexibles Verbindungs- und Hilfswerkzeug in Logistik- und Lagersystemen dienen.
Seine Kernstruktur besteht aus einem erweiterbaren Scherenrahmen, Förderrollen, höhenverstellbaren Stützbeinen und Lenkrollen mit Bremse. Das Gerät kann frei gelenkt, in jedem Winkel eingestellt und je nach Bedarf als gerade oder gebogene Abschnitte konfiguriert werden, wodurch es an verschiedene komplexe Arbeitsumgebungen angepasst werden kann.

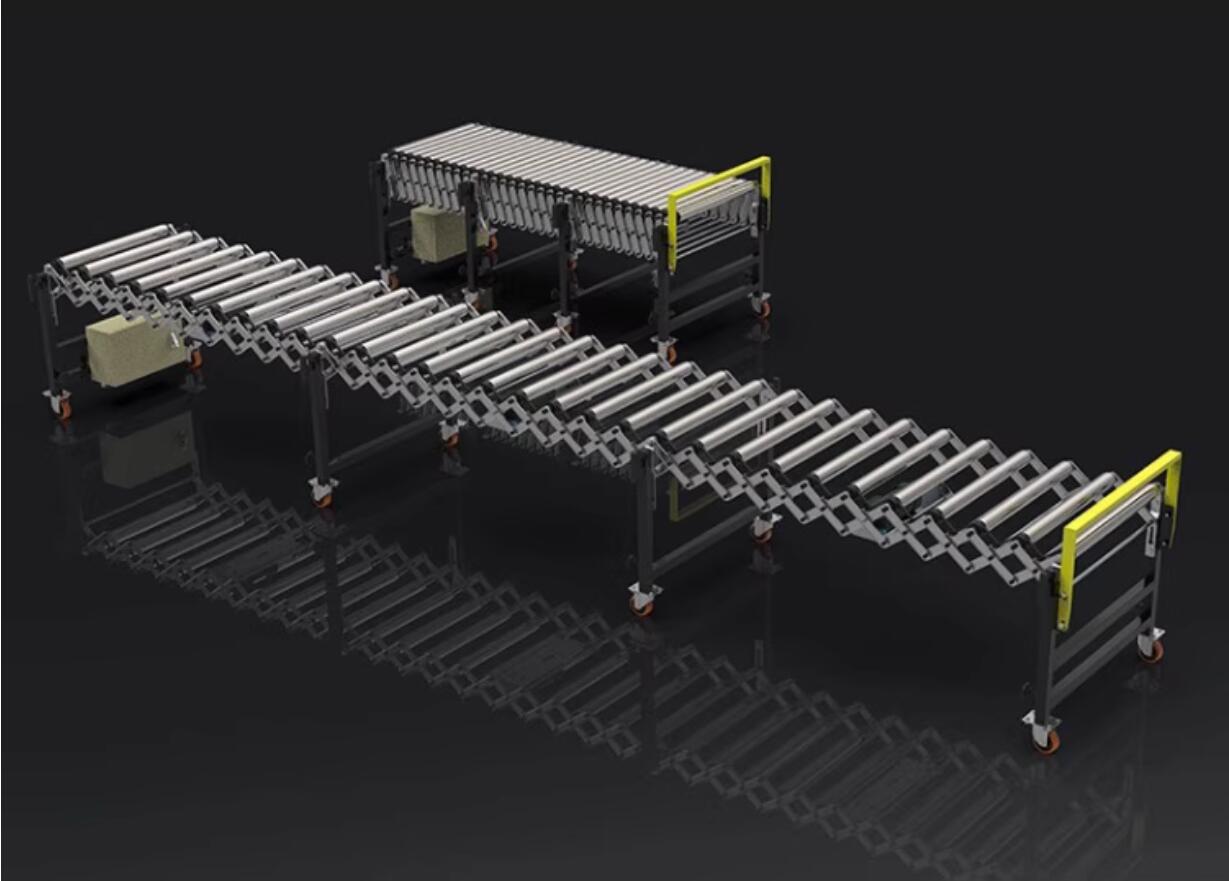

(Abbildung 1 Schematische Darstellung der flexibel erweiterbaren Schwerkraftrollenbahn – Vergleich eingefahrener und ausgefahrener Zustände)
Die flexibel erweiterbare Schwerkraftrollenbahn bietet folgende wesentliche Vorteile.
Das Expansionsverhältnis jedes Abschnitts kann 1:3 erreichen, was bedeutet, dass das Verhältnis zwischen der vollständig ausgefahrenen Länge und der vollständig eingefahrenen Länge 3:1 beträgt. Während des Betriebs kann es je nach Förderbedarf auf seine volle Länge ausgefahren werden; Bei Nichtgebrauch kann es eingefahren werden, um die Stellfläche erheblich zu reduzieren und die nutzbare Fläche effektiv um etwa das Doppelte zu vergrößern – besonders geeignet für Arbeitsplätze mit begrenzter Fläche.
Das Gerät ist frei lenkbar und seine Förderroute ist flexibel veränderbar, mit einem maximalen Lenkwinkel von bis zu 180°. Die Stützbeine sind höhenverstellbar, sodass das Förderband horizontal oder geneigt aufgestellt werden kann, um unterschiedlichen Andockhöhenanforderungen gerecht zu werden.
Ausgestattet mit geräuscharmen Lenkrollen mit Bremse an der Unterseite lässt sich das Förderband schnell in jede gewünschte Position bewegen und sicher fixieren. Die verlängerte Länge kann je nach Bedarf begrenzt werden. Die Ausrüstung kann jederzeit entsprechend den betrieblichen Anforderungen neu angeordnet werden, was einen effizienten Arbeitsmodus „Einsatz bei Bedarf, Lagerung nach Abschluss“ ermöglicht.
Das Gerät verfügt über keinen Motorantrieb, keine Übertragungsvorrichtungen oder elektrischen Steuerungssysteme. Es besteht im Wesentlichen aus dem Rahmen und den Rollen. Es bietet die Vorteile niedriger Kosten, einfacher Struktur, einfacher Wartung und zuverlässigem Betrieb bei extrem niedrigen langfristigen Wartungskosten.
Je nach Art des Fördergutes können die rotierenden Elemente als einreihige oder zweireihige Rollen ausgeführt sein. Zu den Rollenmaterialien gehören verzinkter Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Gummibeschichtung, PVC und mehr, um unterschiedlichen Förderanforderungen gerecht zu werden.
Der Förderer lässt sich flexibel mit mehreren Rollenbahnen und anderen Arten von Fördergeräten kombinieren und dient als flexible Schnittstelle in Logistiksystemen zum schnellen Aufbau einer kompletten betriebsfähigen Förderstrecke.

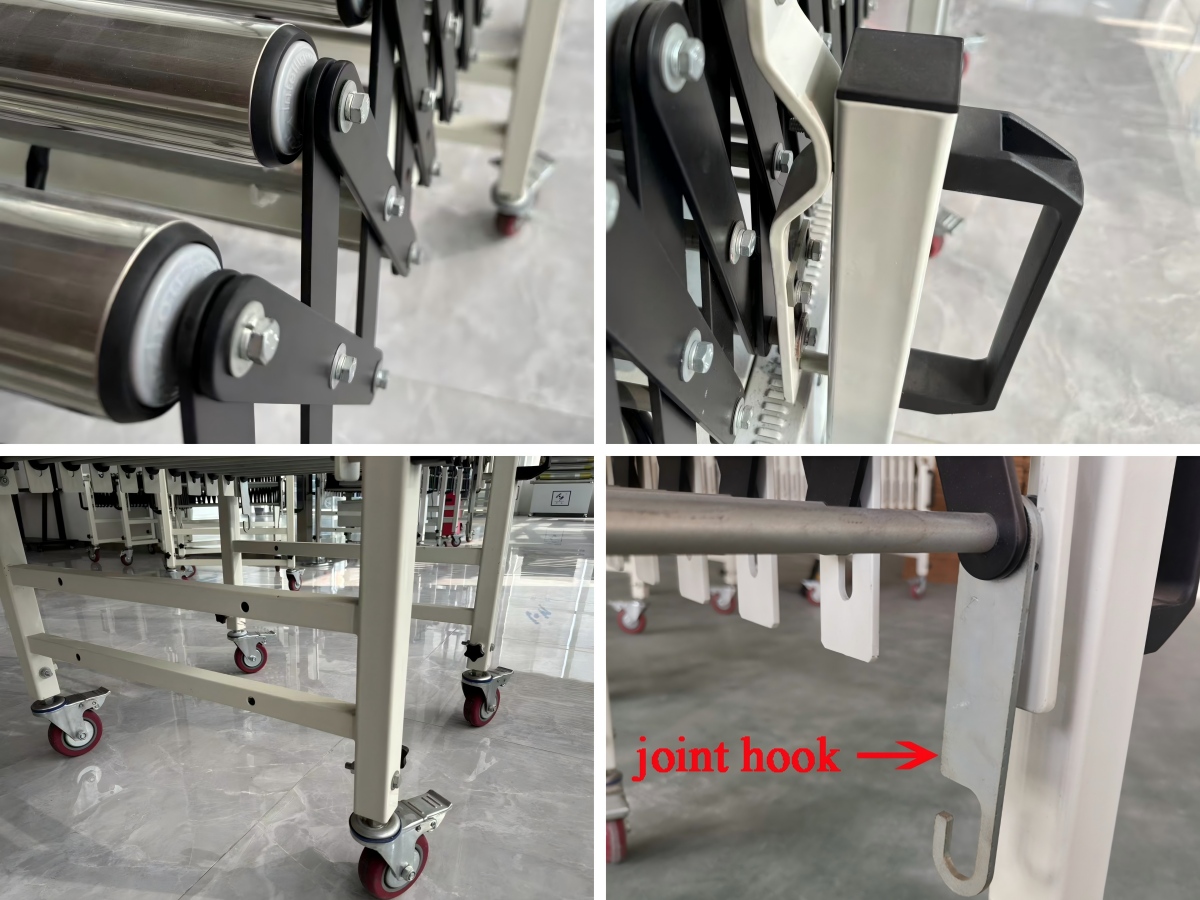

(Abbildung 2 Schematische Darstellung der flexiblen erweiterbaren Schwerkraftrollenbahn – Rollen, Scheren, Knöpfe, Beine, Rollen und Haken)
Die allgemeinen technischen Spezifikationen der flexiblen, erweiterbaren Schwerkraftrollenbahn sind wie folgt.
| Parameterspezifikationsbereich | |
|---|---|
| Expansionsverhältnis | 1:3 (Verhältnis der vollständig ausgefahrenen zur vollständig eingefahrenen Abschnittslänge) |
| Maximaler Lenkwinkel | Bis zu 180° |
| Medien transportieren | Einreihige Walzen, zweireihige Walzen |
| Rollendurchmesser | 50 mm (häufig verwendet); 60 mm optional |
| Rollenmaterialien | Verzinkte Rollen aus Kohlenstoffstahl, Rollen aus rostfreiem Stahl, Rollen aus PVC, Rollen aus Aluminiumlegierung, gummibeschichtete Rollen usw. |
| Förderbandbreite | 450 mm, 500 mm, 600 mm usw. |
| Abschnittslänge | 400 mm – 1120 mm (für Walzen mit 50 mm Durchmesser) |
| Stützbeinhöhe | Konventioneller Verstellbereich 650 mm – 950 mm |
| Tragfähigkeit pro Abschnitt | 70 kg (mit Rollen mit 50 mm Durchmesser) |
| Gesamtbelastbarkeit im voll ausgefahrenen Zustand | Ca. 100 kg (unter Bedingungen ohne Stoßbelastung) |
| Wenderadius | Standard-Innendrehradien: 600 mm, 900 mm, 1200 mm usw. |
| Abschnittszusammensetzung | Mindestens zwei Abschnitte pro Einheit, mit einem Scherensatz als Abschnitt |
| Aspect | Flexibler, erweiterbarer Schwerkraftrollenförderer, | feststehender Rollenförderer |
|---|---|---|
| Installation | Mobil, ausgestattet mit Rollen für freie Bewegung | Fest montiert, dauerhaft mit dem Boden verschraubt |
| Raumanpassungsfähigkeit | Längenverstellbar mit Expansionsverhältnis 1:3; Lässt sich bei Nichtgebrauch platzsparend einfahren | Feste Länge, nicht verstellbar, nimmt permanenten Platz ein |
| Richtungsflexibilität | Frei lenkbar, bis zu 180° Drehwinkel | Feste Richtung; Für das Drehen sind spezielle Kurvenabschnitte erforderlich |
| Höhenverstellung | Stützbeine verstellbar, sodass geneigte oder schräge Abschnitte möglich sind | Feste Höhe, nicht verstellbar |
| Bereitstellungseffizienz | Schnelles Aus- und Einfahren; von einer Person bedienbar; sehr wendig | Erfordert eine professionelle Installation und Inbetriebnahme; unbeweglich |
| Stromquelle | Nicht angetrieben; beruht auf manuellem Schieben oder der Schwerkraft | Kann stromlos oder optional motorbetrieben sein |
| Typische Anwendungen | Temporäre Förderung, Be-/Entladen, Bereiche mit begrenztem Platzangebot, häufige Layoutänderungen | Feste Produktionslinien, langfristig stabile Förderwege |
| Tragfähigkeit | Abschnittskapazität 70 kg; Gesamtkapazität ca. 100 kg im voll ausgefahrenen Zustand | Höhere Tragfähigkeit; können je nach Bedarf für höhere Belastungen ausgelegt werden |
| Kostenstruktur | Einfache Konstruktion; geringere Anschaffungs- und Wartungskosten | Hängt von der Konfiguration ab; angetriebene Versionen sind teurer |
Vergleichszusammenfassung: Die flexibel erweiterbare Schwerkraftrollenbahn zeichnet sich durch Flexibilität aus und eignet sich daher ideal für häufig wechselnde Arbeitsplätze, begrenzte Platzverhältnisse und schnelle Einsatzszenarien. Der starre Rollenförderer hingegen bietet Vorteile im langzeitstabilen Betrieb, beim Schwerlasttransport und bei der Integration in Automatisierungssysteme. In der praktischen Anwendung ergänzen sich die beiden Typen häufig.
Der flexible, erweiterbare Schwerkraftrollenförderer wird häufig für den Transport fertiger Kartons und Behälter in verschiedenen Branchen eingesetzt. Typische Anwendungen sind:
Be- und Entladevorgänge: Schnelles Be- und Entladen in Werkstätten, Lagerhallen und Güterbahnhöfen; kann in LKW-Anhänger ausgebaut werden, um die manuellen Tragewege zu reduzieren.
Logistik und Distribution: Umschlag und Zwischenlagerung in Expressverteilzentren, Güterbahnhöfen und Containerverladestellen.
Produktions- und Verpackungslinien: Als temporäre oder unterstützende Fördereinrichtungen entlang von Produktionslinien, die verschiedene Arbeitsplätze verbinden.
E-Commerce-Lagerhaltung: Flexible Reaktion auf schwankende Bestellvolumina, um agile Lagerabläufe zu ermöglichen.
Belieferte Branchen: Elektronik, Getränke und Lebensmittel, Verpackung und Druck, Maschinenbau, Leichtindustrie und Textilien, Tabak, Chemie und Pharmazie, Gummi- und Kunststoffprodukte, Automobil- und Motorradteile usw.
FA-Serie mit einreihigen Walzen
50-Rollen-Durchmesser
500-Transportflächenbreite
×4-vier Abschnitte
FB-Serie mit zweireihigen Walzen
50-Rollen-Durchmesser
800-Transportflächenbreite
×5-fünf Abschnitte
Der flexibel erweiterbare Schwerkraftrollenförderer ist ein leichtes, flexibles Fördergerät, das einfache Mobilität, erweiterbare Lagerung, freie Lenkung und wirtschaftliche Zuverlässigkeit vereint. Es funktioniert ohne Strom, ist einfach aufgebaut und leicht zu warten. Es ist eine ideale Lösung für die Überbrückung stationärer Geräte und manueller Handhabungsvorgänge in Logistik- und Lagersystemen. Diese Ausrüstung eignet sich besonders für Szenarien, die häufige Wechsel der Arbeitsorte, flexible Förderwege und kostensensible Investitionen erfordern. Sie verbessert effektiv die Be-/Entlade- und Handhabungseffizienz, reduziert die manuelle Arbeitsintensität und dient als unverzichtbares Werkzeug für moderne flexible Logistikabläufe.
