DGBL50A
RONWIN
HS Code: 8431390000

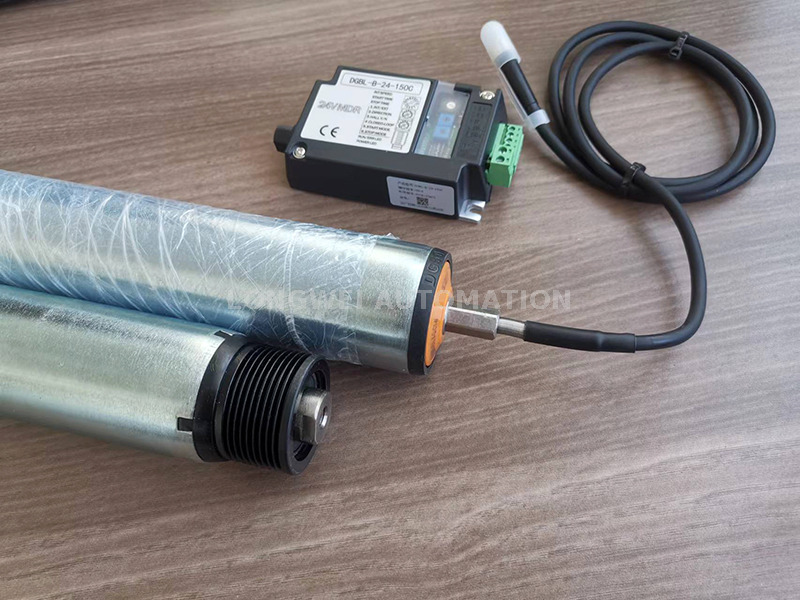

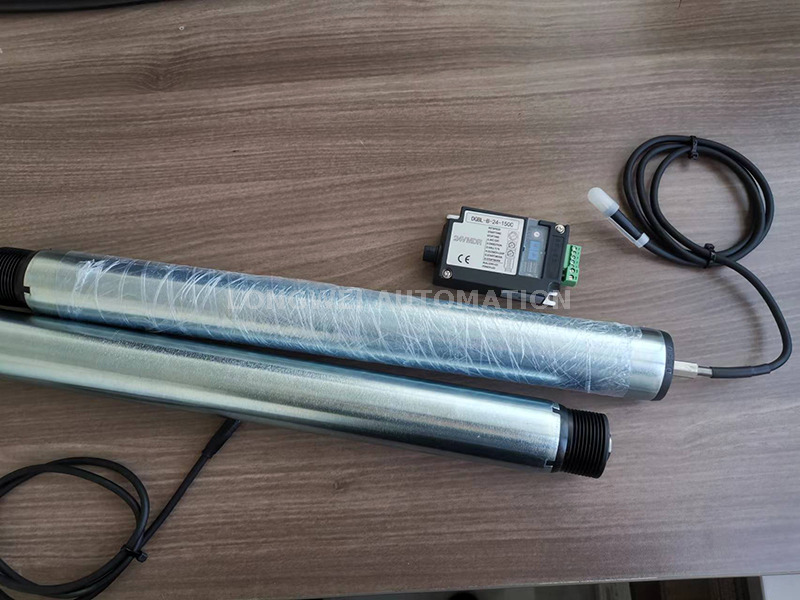

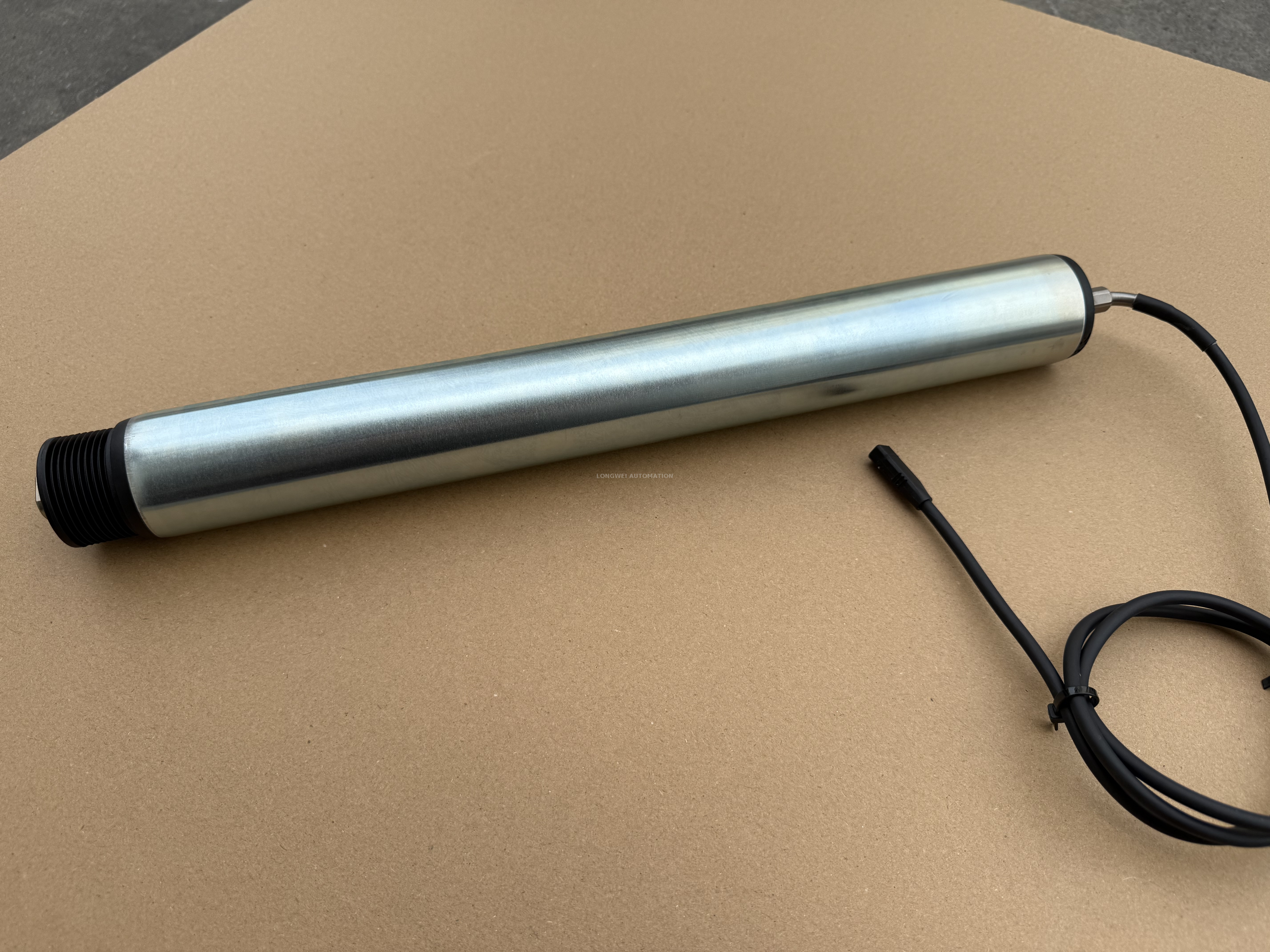

Motorgetriebene Walze (MDR) ist eine selbstbetriebene Förderrolle, die einen Motor, einen Getriebereduktionsmechanismus und Sensoren in ein robustes Stahlrohr integriert. Dieses integrierte Design beseitigt die Notwendigkeit von externen Motoren, Ketten, Zwischenwellen oder anderen Hilfskomponenten, wodurch die Systemarchitektur und die Verringerung der Installationskomplexität vereinfacht werden. Der kompakte Formfaktor vermeidet die Anforderung an sperrige externe Zahnradrückgänge.
Montieren Sie den MDR einfach auf den Förderrahmen und schließen Sie ihn über das Kabel an die Stromversorgung an. Das Ergebnis ist ein optimiertes Fördersystem, das verbesserte Sauberkeit, höhere Packungsdichte, verbesserte Ästhetik sowie größere Sicherheit und Zuverlässigkeit bietet.
MDRs werden in verschiedenen Branchen wie Lebensmittelverarbeitung, pharmazeutischer Fertigung, elektronischer Montage, Flughafenlogistik, Postdienstleistungen und Vertriebszentren häufig eingesetzt. Sie unterstützen effektiv die wachsende Nachfrage nach Automatisierung und Customized Conveying -Lösungen in verschiedenen industriellen Anwendungen.

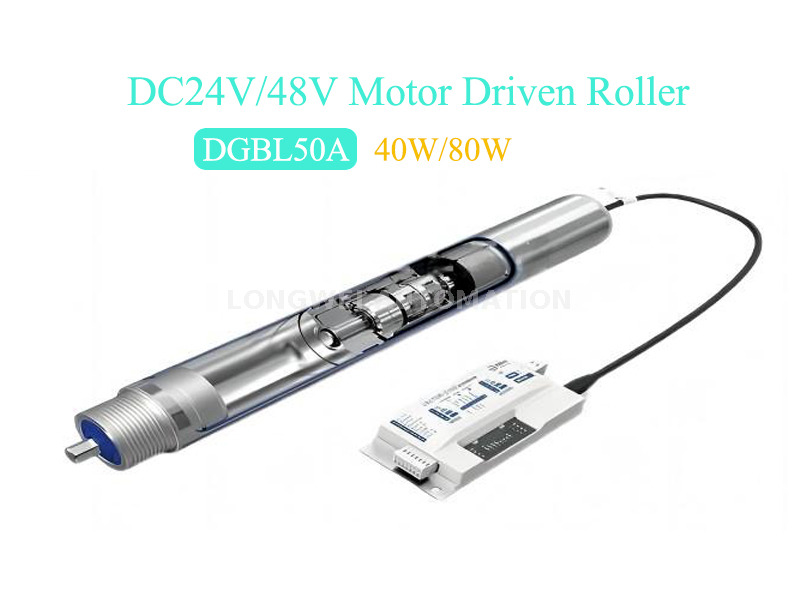

Die Motorantriebsrolle der DGBL50A -Serie ist einfach zu Geschwindigkeit und hoher Leistung eingestellt und für schwere, mittlere und leichte Last geeignet.
Eingebaute hocheffiziente direkte bürstenlose Getriebemotor, Motor, Starke Kraft und läuft reibungslos. Der dazugehörige Controller wird verwendet, um eine präzise Kontrolle zu erreichen, wodurch der Betrieb bequemer wird.
Das Ausgangsdrehmoment ist optional, Standardleistungstyp, Hochleistungstyp und hoher Drehmomenttyp für verschiedene Ladeanforderungen.
Verabschiedt DC24V oder DC48V Sicherheitsspannung.
Geschwindigkeit 0,87 m/min-120 m/min, Geschwindigkeit einstellbarer Bereich 8,7%-100%.

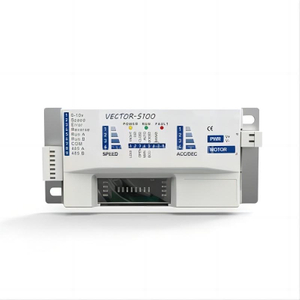

Mehrere intelligente Controller sind angepasst, um IO-Steuerung, ZPA-Funktionen, mit der Kommunikationsschnittstelle RS485, Profinet, Ethernet, CC-Link und Modbus TCP usw. zu realisieren.
Einfache Installation, um intelligente Kontrolle zu erreichen.
| 1. Kabel | 3. Frontlagergehäuse | 5. Getriebe | 7. Rohrwand | 9. Endwelle |
| 2. Outlet -Endwelle | 4. Motor | 6. Einrichtung | 8. Hecklagergehäuse | 10. Hall Chip |
lineare Geschwindigkeit | Geschwindigkeit Einstellbarer Bereich 8,7% -100% m/min | S1 Arbeitsmodus (40 W) | S2 Arbeitsmodus (50 W) | Max. laden (einzel Abschnitt) | Max. angetrieben Rolle (PCs) | ||||||
| Drehmoment (N.M) | Traktion (n) | Drehmoment (N.M) | Traktion (n) | ||||||||
| bewertet | Start | bewertet | Start | bewertet | Start | bewertet | Start | ||||
| 10 | 0,87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
lineare Geschwindigkeit | Geschwindigkeit Einstellbarer Bereich 8,7% -100% m/min | S1 Arbeitsmodus (40 W) | S2 Arbeitsmodus (50 W) | Max. laden (einzel Abschnitt) | Max. angetrieben Rolle (PCs) | ||||||
| Drehmoment (N.M) | Traktion (n) | Drehmoment (N.M) | Traktion (n) | ||||||||
| bewertet | Start | bewertet | Start | bewertet | Start | bewertet | Start | ||||
| 10 | 0,87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
Notiz: █3-stufige Zahnradreduzierung █ 2-stufige Zahnradreduzierung
S1 Arbeitsmodus - für kontinuierlichen Materialtransports wie Gürtelförderer.
S2 Arbeitsmodus-für den zeitweiligen Materialtransport wie die Übertragung vom Box-Typ.
Schalten Sie den S1/S2 -Arbeitsmodus über die DIP -Funktion des Controller -DIP -Switchs.
※ 1. 1n = 0,1 kgf, 1n · m = 0,1 kgf · m.
※ 2. Die Werte in dieser Tabelle dienen nur als Referenz. Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.
※ 3. Konstante Geschwindigkeitsschleifsteuerung, keine Last oder Nennlast, die gleiche Geschwindigkeit.
※ 4. Der einstellbare Geschwindigkeitsbereich beträgt 8,7% -100% der Nenngeschwindigkeit.
※ 5. Eine andere Geschwindigkeit könnte angepasst werden. Für eine schnellere Geschwindigkeit finden Sie unter DGDD Direct Drive Roller.
※ 6. Diese Tabelle gilt für den Kettenrad -angetriebenen Modus.
Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.
Die Last des Einzelantriebssegments darf 35 kg im O-Belt-gesteuerten Modus nicht überschreiten.
※ 7. Maximale Last und zulässige maximal angetriebene Walze: Aufgrund der Unterschiede in der tatsächlichen Nutzung des Standorts durch jeden Kunden, wie z. Unten und die Walzen usw., die hier bereitgestellten Daten dienen nur als Referenz und Vorschlag. Genauere Messungen sind erforderlich. Bitte kommunizieren Sie mit den Verkäufen über die tatsächlichen Arbeitsbedingungen.
Tipps: Die Stromversorgung einer einzelnen Motorantriebswalze sollte basierend auf der 2 -fachen Leistung der Motorantriebsrolle ausgewählt werden.

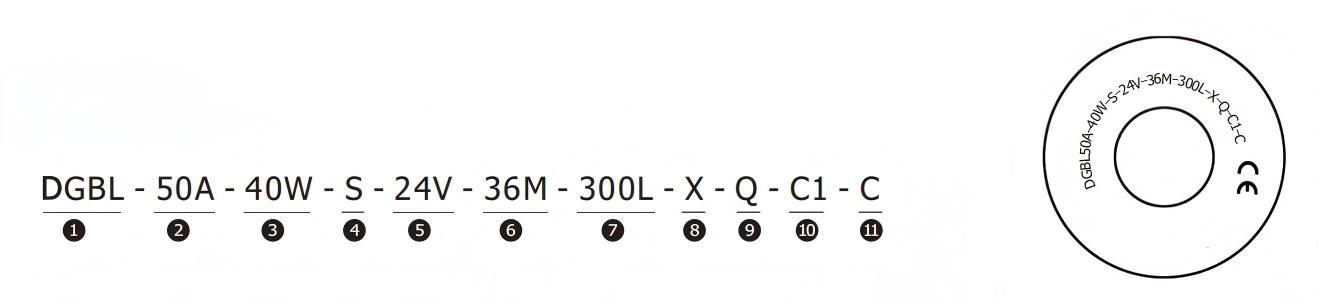

| ① Rollenart: Gleichstrom -Motorantriebsrolle | ⑦ Rollenkörperlänge: 300 mm (angepasst) |
| ② Rollendurchmesser: Durchmesser von 50 mm | ⑧ Rollenkörpermaterial: X: Kohlenstoffstahl, zinkplattierte P: PU-Beschichtung JT: Gummihülle JZ: Gummi verziert S3: SUS304 JP: PVC -Hülle JG: Silikonhülle |
③ Motorleistung: 40W, 50W (Standardmotor) 80W, 100W (Verbesserter Motor) | ⑨ Antriebsmodus: F: Poly-V V: V-förmig T: Timinggürtel E: O-Ringgürtel O: gerillt L: Kettenrad #: Knurling Ich: Na Din u: trommelförmig ZT: Verjüngende Hülse |

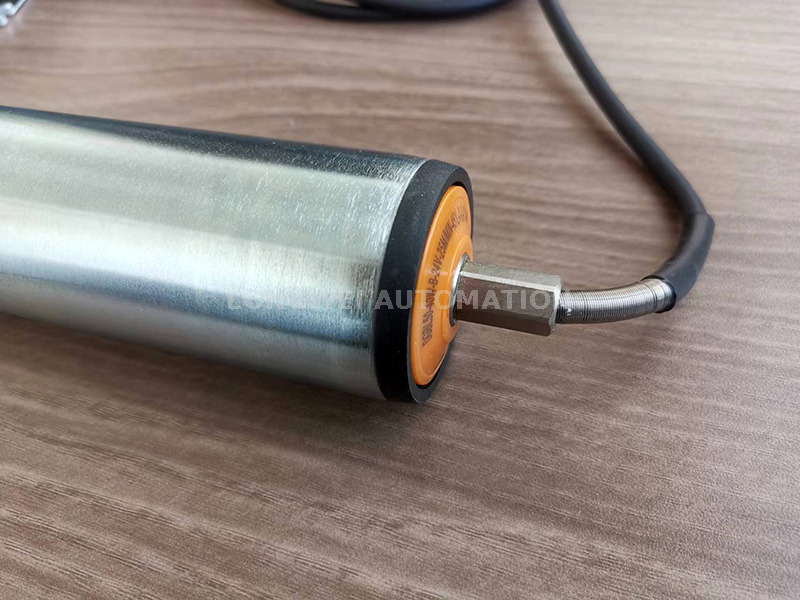

④ Controller -Typ: S100, P100, K100, H100 | ⑩ Outlet End: C1: φ12 Hex 11 C2: M12 Hex 11 |
| ⑤ Leistungsspannung: DC24V, DC48V | ⑪ Wellenende: C1: φ12 Hex 11 N: M8 Weiblicher Thread |
| ⑥ Lineare Geschwindigkeit: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
Notiz:
※ Andere Spannung oder Walzenform wird angepasst.
※ Besondere Anforderung: Staubdicht und wasserdicht (IP65) - HS, elektronische Bremse oder mechanische Bremse - Z.
Federbelastete Welle - TX.
※ Der Rollenkörper der sich verjüngten Walzen ist Kohlenstoffstahl oder Edelstahl.
※ rl = Rollenlänge El = Montagelänge AGL = Wellenlänge
★ einfache Walze: 50*1,5 mm Stahlrohr, Kohlenstoffstahl, verchromtes und Edelstahl 304 sind optional.
Endwelle: C -Typ Standard Federbelastung, ohne wasserdichte Funktion.

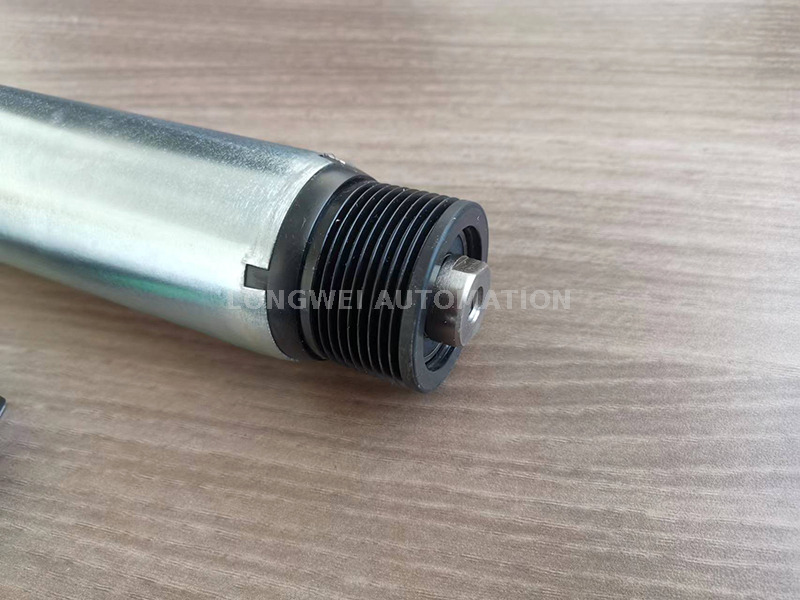

★ Poly-V:
① SUS304 -Riemenscheibe, Leichtmetallscheibe und Polymerscheibe sind optional, 9 Rillen für PJ -Gürtel.
② Die Belastungskapazität der Walze hängt von der Übertragungsanordnung und der Art des Poly-V-Gürtels ab. Wenn weniger angetriebene Walzen vorhanden sind oder wenn ein 3PJ oder sogar ein 4PJ-Poly-V-Gürtel verwendet wird, ist die Ladekapazität hoch. Umgekehrt ist es niedrig.
③ der max. Die Belastungskapazität kann 200 kg erreichen. Wenn die Last 100 kg überschreitet, muss eine Legierungsscheibe ausgewählt werden. HINWEIS: OD50 Standard Federbeladter Welle ohne wasserdichte Funktion.
★ Zahngürtel:
① Zahngurte können effektiv ein Ausrutschen verhindern. Die obige Abbildung zeigt eine geformte Nylonzahnriemenscheibe mit 2 Ruten, T5 -Typ mit 26 Zähnen. Besondere Anforderungen können für die Spezifikationen angepasst werden. Zu den verfügbaren Materialien gehören Aluminiumlegierung, Edelstahl und Ingenieur -Plastikmulnigsscheiben.
② Die Belastungskapazität der Walze wird durch die Übertragungsanordnung und die Art des Zahnriemens bestimmt. Im Allgemeinen kann die Belastungskapazität für eine Förderzone bis zu 100 kg erreichen.
★ gerillt:
① Rillwalzen sind durch Pu o-Ring-Gürtel verbunden, daher ist sie sehr recht und für die leichte Anwendung geeignet.
② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In einer einzigen Das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.
HINWEIS: Wenn die Endwelle der gerillten Walze federbelastet ist, wenden Sie sich bitte an unser Unternehmen für die gerillte Abmessungen.
★ O-Ringgürtel-Riemenscheibe:
° und geeignet für die leichte Anwendung.
② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In a Ein einzelne Fördereinheit, das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.
★ Kettenrad:
① für schwere Förderung geeignet sein, allgemein ist die Kettenradmodellnummer 08B14T, Einzelreihe oder Doppelreihe. Kohlenstoffstahl oder Edelstahl 304 sind optional.
② Die Drehmomentdämpfung ist signifikant. Um die beste Übertragungsleistung zu erzielen, sollte das Doppelreihen-Laufwerk im mittleren Abschnitt des Förderers angeordnet werden.
★ Verjüngende Hülle:
① Die Kunststoffverjüngungshülse hat einen Kegelwinkel von 3,6 Grad und eignet sich für den gebogenen Transport. Es kann aus mehreren Abschnitten von konischen Kunststoffhülsen bestehen, um eine Kegelform zu bilden.
② Verwenden Sie die dedizierte Motorantriebshalterung. Es wird nicht empfohlen, externe Threads zur Installation zu verwenden.
| Zt | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| kleines Ende | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 |
| Großes Ende | Φ69.1 | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
| Zt | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| kleines Ende | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | |
| Großes Ende | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
Befestigen Sie die Welle an Kabelauslassend durch Standard -Anschlussbox -Grundplatte und Befestigungsplatte.
Axial Fixing -Halterung -Kompakttyp
◇ Material: 3,2 mm dicke verzinkte Stahlplatte
◇ Kabelauslassend -Axial sollte dicht gesperrt werden
Axial Fixing -Halterung - Standardtyp
◇ Material: 3,2 mm dicke verzinkte Stahlplatte
◇ Kabelauslassend -Axial sollte dicht gesperrt werden

Mehrere intelligente Controller unterstützt Schnittstellen wie IO -Steuerung und RS485 und ermöglichen eine präzise und effiziente Fernbedienung. Dies macht den Betrieb intelligenter und bequemer.
Motorgetriebene Walze (MDR) ist eine selbstbetriebene Förderrolle, die einen Motor, einen Getriebereduktionsmechanismus und Sensoren in ein robustes Stahlrohr integriert. Dieses integrierte Design beseitigt die Notwendigkeit von externen Motoren, Ketten, Zwischenwellen oder anderen Hilfskomponenten, wodurch die Systemarchitektur und die Verringerung der Installationskomplexität vereinfacht werden. Der kompakte Formfaktor vermeidet die Anforderung an sperrige externe Zahnradrückgänge.
Montieren Sie den MDR einfach auf den Förderrahmen und schließen Sie ihn über das Kabel an die Stromversorgung an. Das Ergebnis ist ein optimiertes Fördersystem, das verbesserte Sauberkeit, höhere Packungsdichte, verbesserte Ästhetik sowie größere Sicherheit und Zuverlässigkeit bietet.
MDRs werden in verschiedenen Branchen wie Lebensmittelverarbeitung, pharmazeutischer Fertigung, elektronischer Montage, Flughafenlogistik, Postdienstleistungen und Vertriebszentren häufig eingesetzt. Sie unterstützen effektiv die wachsende Nachfrage nach Automatisierung und Customized Conveying -Lösungen in verschiedenen industriellen Anwendungen.
Die Motorantriebsrolle der DGBL50A -Serie ist einfach zu Geschwindigkeit und hoher Leistung eingestellt und für schwere, mittlere und leichte Last geeignet.
Eingebaute hocheffiziente direkte bürstenlose Getriebemotor, Motor, Starke Kraft und läuft reibungslos. Der dazugehörige Controller wird verwendet, um eine präzise Kontrolle zu erreichen, wodurch der Betrieb bequemer wird.
Das Ausgangsdrehmoment ist optional, Standardleistungstyp, Hochleistungstyp und hoher Drehmomenttyp für verschiedene Ladeanforderungen.
Verabschiedt DC24V oder DC48V Sicherheitsspannung.
Geschwindigkeit 0,87 m/min-120 m/min, Geschwindigkeit einstellbarer Bereich 8,7%-100%.
Mehrere intelligente Controller sind angepasst, um IO-Steuerung, ZPA-Funktionen, mit der Kommunikationsschnittstelle RS485, Profinet, Ethernet, CC-Link und Modbus TCP usw. zu realisieren.
Einfache Installation, um intelligente Kontrolle zu erreichen.
| 1. Kabel | 3. Frontlagergehäuse | 5. Getriebe | 7. Rohrwand | 9. Endwelle |
| 2. Outlet -Endwelle | 4. Motor | 6. Einrichtung | 8. Hecklagergehäuse | 10. Hall Chip |
lineare Geschwindigkeit | Geschwindigkeit Einstellbarer Bereich 8,7% -100% m/min | S1 Arbeitsmodus (40 W) | S2 Arbeitsmodus (50 W) | Max. laden (einzel Abschnitt) | Max. angetrieben Rolle (PCs) | ||||||
| Drehmoment (N.M) | Traktion (n) | Drehmoment (N.M) | Traktion (n) | ||||||||
| bewertet | Start | bewertet | Start | bewertet | Start | bewertet | Start | ||||
| 10 | 0,87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
lineare Geschwindigkeit | Geschwindigkeit Einstellbarer Bereich 8,7% -100% m/min | S1 Arbeitsmodus (40 W) | S2 Arbeitsmodus (50 W) | Max. laden (einzel Abschnitt) | Max. angetrieben Rolle (PCs) | ||||||
| Drehmoment (N.M) | Traktion (n) | Drehmoment (N.M) | Traktion (n) | ||||||||
| bewertet | Start | bewertet | Start | bewertet | Start | bewertet | Start | ||||
| 10 | 0,87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
Notiz: █3-stufige Zahnradreduzierung █ 2-stufige Zahnradreduzierung
S1 Arbeitsmodus - für kontinuierlichen Materialtransports wie Gürtelförderer.
S2 Arbeitsmodus-für den zeitweiligen Materialtransport wie die Übertragung vom Box-Typ.
Schalten Sie den S1/S2 -Arbeitsmodus über die DIP -Funktion des Controller -DIP -Switchs.
※ 1. 1n = 0,1 kgf, 1n · m = 0,1 kgf · m.
※ 2. Die Werte in dieser Tabelle dienen nur als Referenz. Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.
※ 3. Konstante Geschwindigkeitsschleifsteuerung, keine Last oder Nennlast, die gleiche Geschwindigkeit.
※ 4. Der einstellbare Geschwindigkeitsbereich beträgt 8,7% -100% der Nenngeschwindigkeit.
※ 5. Eine andere Geschwindigkeit könnte angepasst werden. Für eine schnellere Geschwindigkeit finden Sie unter DGDD Direct Drive Roller.
※ 6. Diese Tabelle gilt für den Kettenrad -angetriebenen Modus.
Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.
Die Last des Einzelantriebssegments darf 35 kg im O-Belt-gesteuerten Modus nicht überschreiten.
※ 7. Maximale Last und zulässige maximal angetriebene Walze: Aufgrund der Unterschiede in der tatsächlichen Nutzung des Standorts durch jeden Kunden, wie z. Unten und die Walzen usw., die hier bereitgestellten Daten dienen nur als Referenz und Vorschlag. Genauere Messungen sind erforderlich. Bitte kommunizieren Sie mit den Verkäufen über die tatsächlichen Arbeitsbedingungen.
Tipps: Die Stromversorgung einer einzelnen Motorantriebswalze sollte basierend auf der 2 -fachen Leistung der Motorantriebsrolle ausgewählt werden.
| ① Rollenart: Gleichstrom -Motorantriebsrolle | ⑦ Rollenkörperlänge: 300 mm (angepasst) |
| ② Rollendurchmesser: Durchmesser von 50 mm | ⑧ Rollenkörpermaterial: X: Kohlenstoffstahl, zinkplattierte P: PU-Beschichtung JT: Gummihülle JZ: Gummi verziert S3: SUS304 JP: PVC -Hülle JG: Silikonhülle |
③ Motorleistung: 40W, 50W (Standardmotor) 80W, 100W (Verbesserter Motor) | ⑨ Antriebsmodus: F: Poly-V V: V-förmig T: Timinggürtel E: O-Ringgürtel O: gerillt L: Kettenrad #: Knurling Ich: Na Din u: trommelförmig ZT: Verjüngende Hülse |
④ Controller -Typ: S100, P100, K100, H100 | ⑩ Outlet End: C1: φ12 Hex 11 C2: M12 Hex 11 |
| ⑤ Leistungsspannung: DC24V, DC48V | ⑪ Wellenende: C1: φ12 Hex 11 N: M8 Weiblicher Thread |
| ⑥ Lineare Geschwindigkeit: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
Notiz:
※ Andere Spannung oder Walzenform wird angepasst.
※ Besondere Anforderung: Staubdicht und wasserdicht (IP65) - HS, elektronische Bremse oder mechanische Bremse - Z.
Federbelastete Welle - TX.
※ Der Rollenkörper der sich verjüngten Walzen ist Kohlenstoffstahl oder Edelstahl.
※ rl = Rollenlänge El = Montagelänge AGL = Wellenlänge
★ einfache Walze: 50*1,5 mm Stahlrohr, Kohlenstoffstahl, verchromtes und Edelstahl 304 sind optional.
Endwelle: C -Typ Standard Federbelastung, ohne wasserdichte Funktion.
★ Poly-V:
① SUS304 -Riemenscheibe, Leichtmetallscheibe und Polymerscheibe sind optional, 9 Rillen für PJ -Gürtel.
② Die Belastungskapazität der Walze hängt von der Übertragungsanordnung und der Art des Poly-V-Gürtels ab. Wenn weniger angetriebene Walzen vorhanden sind oder wenn ein 3PJ oder sogar ein 4PJ-Poly-V-Gürtel verwendet wird, ist die Ladekapazität hoch. Umgekehrt ist es niedrig.
③ der max. Die Belastungskapazität kann 200 kg erreichen. Wenn die Last 100 kg überschreitet, muss eine Legierungsscheibe ausgewählt werden. HINWEIS: OD50 Standard Federbeladter Welle ohne wasserdichte Funktion.
★ Zahngürtel:
① Zahngurte können effektiv ein Ausrutschen verhindern. Die obige Abbildung zeigt eine geformte Nylonzahnriemenscheibe mit 2 Ruten, T5 -Typ mit 26 Zähnen. Besondere Anforderungen können für die Spezifikationen angepasst werden. Zu den verfügbaren Materialien gehören Aluminiumlegierung, Edelstahl und Ingenieur -Plastikmulnigsscheiben.
② Die Belastungskapazität der Walze wird durch die Übertragungsanordnung und die Art des Zahnriemens bestimmt. Im Allgemeinen kann die Belastungskapazität für eine Förderzone bis zu 100 kg erreichen.
★ gerillt:
① Rillwalzen sind durch Pu o-Ring-Gürtel verbunden, daher ist sie sehr recht und für die leichte Anwendung geeignet.
② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In einer einzigen Das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.
HINWEIS: Wenn die Endwelle der gerillten Walze federbelastet ist, wenden Sie sich bitte an unser Unternehmen für die gerillte Abmessungen.
★ O-Ringgürtel-Riemenscheibe:
° und geeignet für die leichte Anwendung.
② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In a Ein einzelne Fördereinheit, das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.
★ Kettenrad:
① für schwere Förderung geeignet sein, allgemein ist die Kettenradmodellnummer 08B14T, Einzelreihe oder Doppelreihe. Kohlenstoffstahl oder Edelstahl 304 sind optional.
② Die Drehmomentdämpfung ist signifikant. Um die beste Übertragungsleistung zu erzielen, sollte das Doppelreihen-Laufwerk im mittleren Abschnitt des Förderers angeordnet werden.
★ Verjüngende Hülle:
① Die Kunststoffverjüngungshülse hat einen Kegelwinkel von 3,6 Grad und eignet sich für den gebogenen Transport. Es kann aus mehreren Abschnitten von konischen Kunststoffhülsen bestehen, um eine Kegelform zu bilden.
② Verwenden Sie die dedizierte Motorantriebshalterung. Es wird nicht empfohlen, externe Threads zur Installation zu verwenden.
| Zt | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| kleines Ende | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 |
| Großes Ende | Φ69.1 | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
| Zt | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| kleines Ende | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | |
| Großes Ende | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
Befestigen Sie die Welle an Kabelauslassend durch Standard -Anschlussbox -Grundplatte und Befestigungsplatte.
Axial Fixing -Halterung -Kompakttyp
◇ Material: 3,2 mm dicke verzinkte Stahlplatte
◇ Kabelauslassend -Axial sollte dicht gesperrt werden
Axial Fixing -Halterung - Standardtyp
◇ Material: 3,2 mm dicke verzinkte Stahlplatte
◇ Kabelauslassend -Axial sollte dicht gesperrt werden
Mehrere intelligente Controller unterstützt Schnittstellen wie IO -Steuerung und RS485 und ermöglichen eine präzise und effiziente Fernbedienung. Dies macht den Betrieb intelligenter und bequemer.
