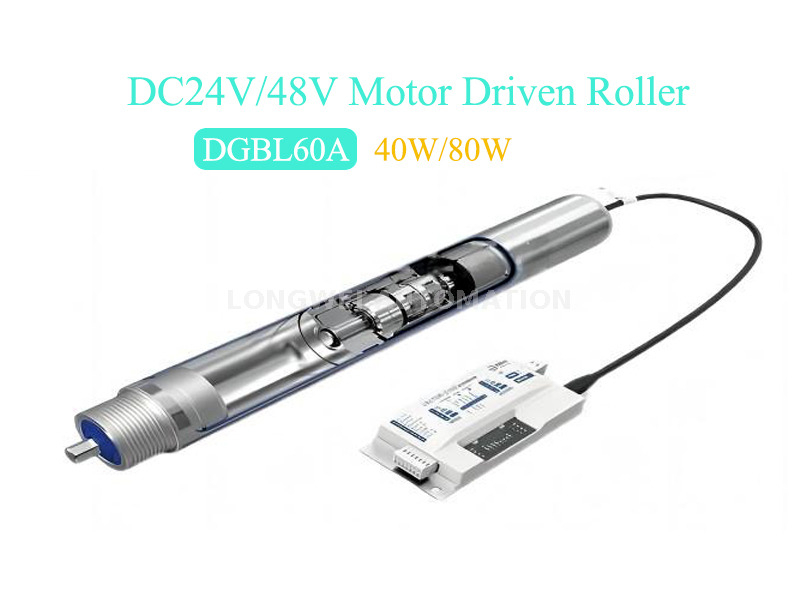

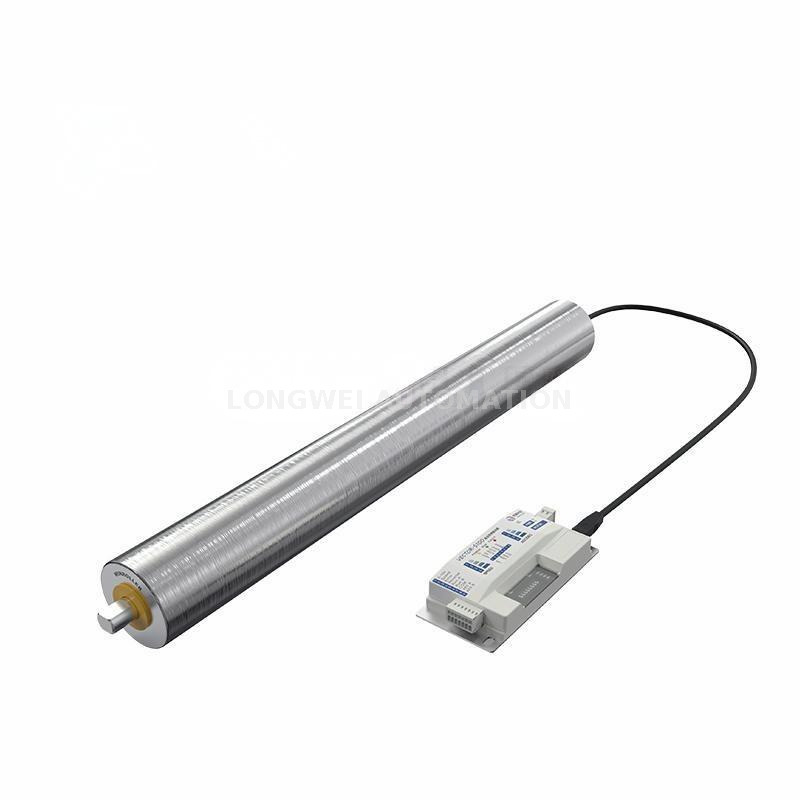

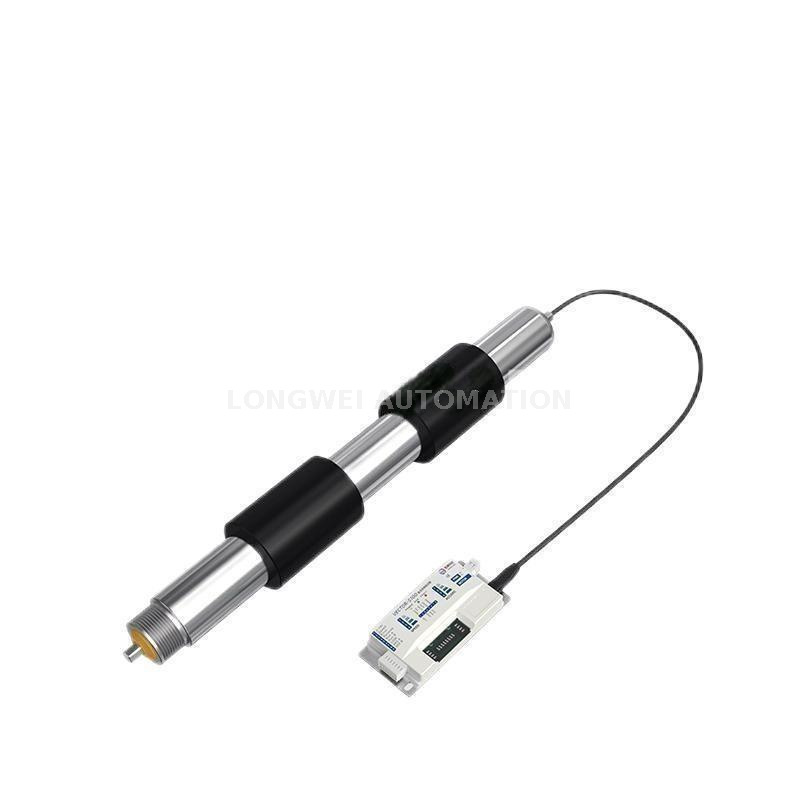

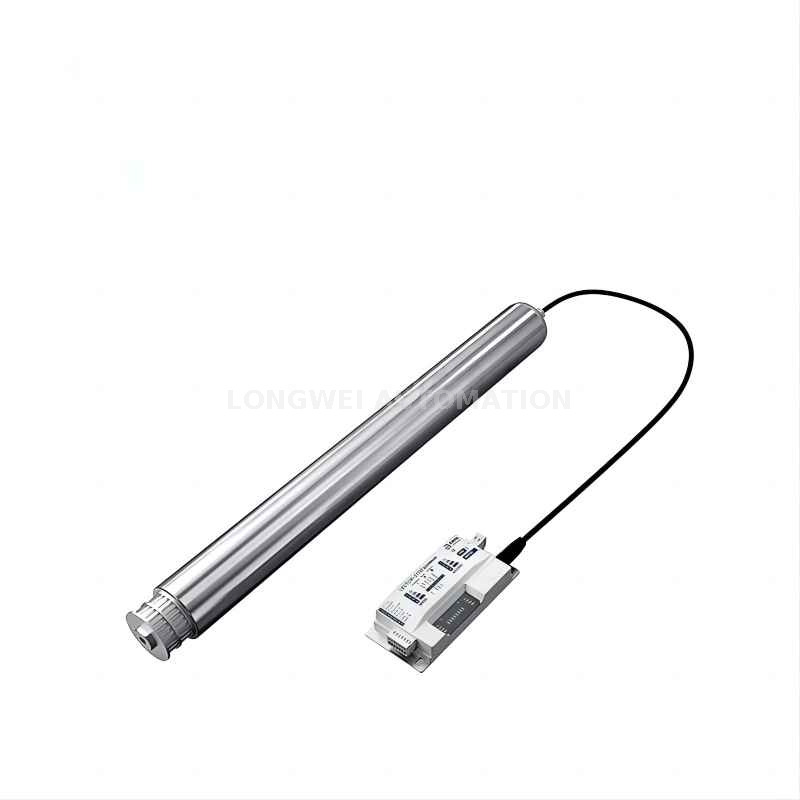

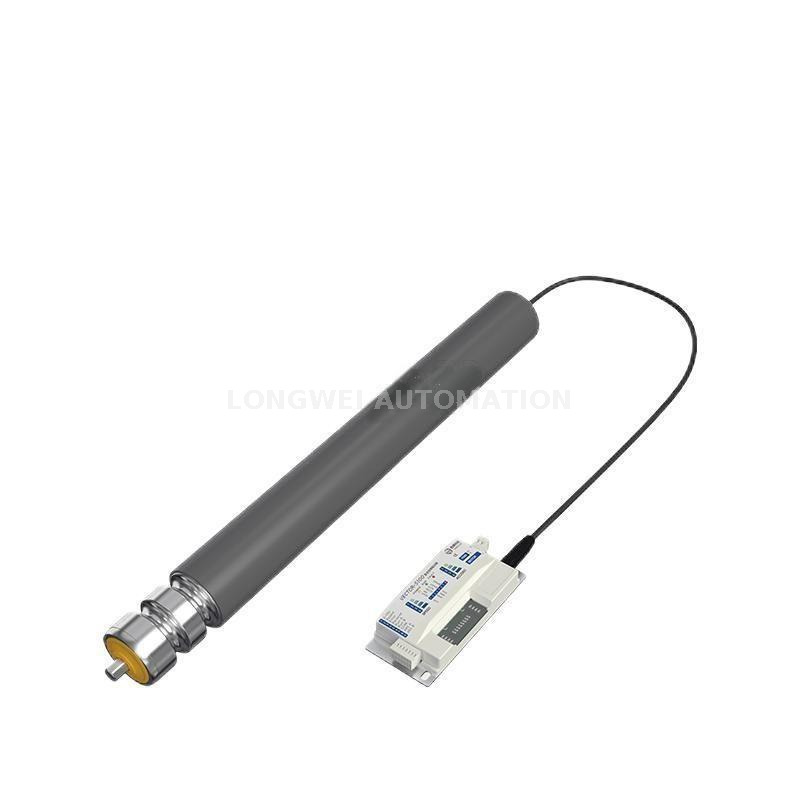

DC24V/48V DGBL60A Getriebe Motorangetrieben

Eine Motorantriebswalze (auch eine motorisierte Walze oder eine angetriebene Walze bezeichnet) ist eine Art Roller, die in Fördersystemen verwendet wird, die einen Elektromotor direkt in die Walze integriert. Im Gegensatz zu herkömmlichen Fördersystemen, bei denen ein externer Motor die Walzen über Gürtel oder Ketten treibt, verfügt eine Motorantriebsrolle über einen eingebauten Motor, wodurch das System kompakter, effizienter und leichter zu warten ist.

Um die wachsende Nachfrage nach Automatisierung und maßgeschneidertem Förderung, Branchen von Lebensmittelverarbeitung und Pharmazeutika bis hin zu Elektronik und Logistik (umfassende Flughäfen, Postdienste und Vertriebszentren) nutzen die motorische Roller (MDR) aus. Diese Lösungen spielen eine entscheidende Rolle bei der Ermöglichung eines effizienten und anpassbaren Materialverkehrs zwischen verschiedenen Anwendungen.

Hauptmerkmale

• Die Motorantriebsrolle der DGBL60A -Serie bietet eine einfache Geschwindigkeitsanpassung und hohe Leistung, wodurch sie für schwere, mittelgroße und leichte Lastanwendungen geeignet ist.

• Es verfügt über einen integrierten hocheffizienten bürstenlosen Zahnradreduzierungsmotor, der eine starke Leistung und einen reibungslosen Betrieb liefert. Mit dem passenden Controller wird eine präzise Geschwindigkeitskontrolle für bequemere Verwendung erreicht.

• Es stehen mehrere Ausgangsdrehmomentoptionen zur Verfügung, die Strom, hoher Leistung und hohes Drehmoment - für verschiedene Lastanforderungen erfüllen.

• Die Walze arbeitet mit sicheren Gleichspannungen von 24 V oder 48 V.

• Die Geschwindigkeit reicht von 1,04 m/min bis 144 m/min mit einem einstellbaren Bereich von 8,7% bis 100%.

• Mit mehreren intelligenten Controllern kompatibel, unterstützt es E/A-Steuerungs- und ZPA-Funktionen und bietet Kommunikationsschnittstellen wie RS485, Profinet, Ethernet, CC-Link und Modbus TCP.

• Die einfache Installation ermöglicht eine einfache Integration für intelligente Steuerungssysteme.

DC24V /48V Motor angetriebener Roller-DGBL60A entsprechender Name der Teile

Technische Spezifikationen von DC24V/48V DGBL0A -Getriebe Motorangetrieben

Dgbl60a-40W/50W Standard

Dgbl60a-80W/100W verbessert

Notiz:  █3-stufige Zahnradreduzierung █ 2-stufige Zahnradreduzierung

S1 Arbeitsmodus - für kontinuierlichen Materialtransports wie Gürtelförderer.

S2 Arbeitsmodus-für den zeitweiligen Materialtransport wie die Übertragung vom Box-Typ.

Schalten Sie den S1/S2 -Arbeitsmodus über die DIP -Funktion des Controller -DIP -Switchs.

※ 1. 1n = 0,1 kgf, 1n · m = 0,1 kgf · m.

※ 2. Die Werte in dieser Tabelle dienen nur als Referenz. Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.

※ 3. Konstante Geschwindigkeitsschleifsteuerung, keine Last oder Nennlast, die gleiche Geschwindigkeit.

※ 4. Der einstellbare Geschwindigkeitsbereich beträgt 8,7% -100% der Nenngeschwindigkeit.

※ 5. Eine andere Geschwindigkeit könnte angepasst werden. Für eine schnellere Geschwindigkeit finden Sie unter DGDD Direct Drive Roller.

※ 6. Diese Tabelle gilt für den Kettenrad -angetriebenen Modus.

        Die Last des Einzelantriebssegments darf 200 kg im Poly-V-gesteuerten Modus nicht überschreiten.

        Die Last des Einzelantriebssegments darf 35 kg im O-Belt-gesteuerten Modus nicht überschreiten.

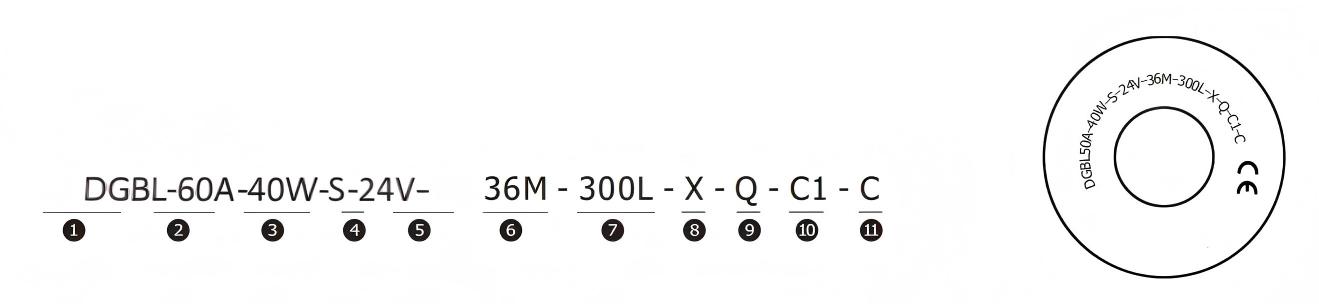

DGBL60A -Getriebe Motorantriebsrollenmodellauswahl

Modell Nr. Beispiel:

Notiz:

※ Andere Spannung oder Walzenform wird angepasst.

※ Besondere Anforderung: Staubdicht und wasserdicht (IP65) - HS, elektronische Bremse oder mechanische Bremse - Z.

    Federbelastete Welle - TX.

※ Der Rollenkörper der sich verjüngten Walzen ist Kohlenstoffstahl oder Edelstahl.

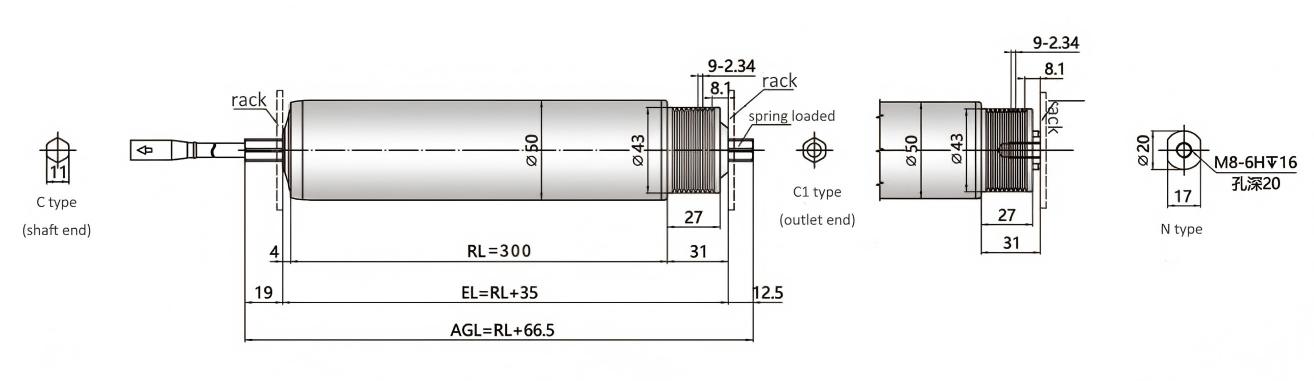

Abmessungen des Fahrmodus

※ rl = Rollenlänge El = Montagelänge AGL = Wellenlänge

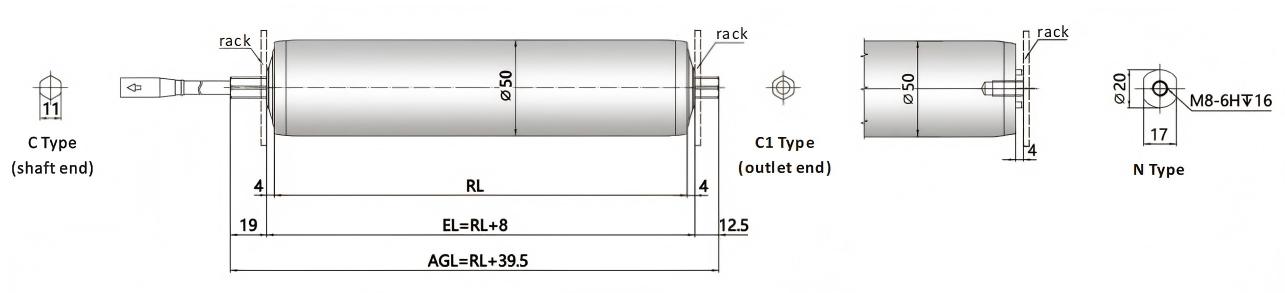

• I: Einfacher Roller

★ einfache Walze: 50*1,5 mm Stahlrohr, Kohlenstoffstahl, verchromtes und Edelstahl 304 sind optional.

                      Endwelle: C -Typ Standard Federbelastung, ohne wasserdichte Funktion.

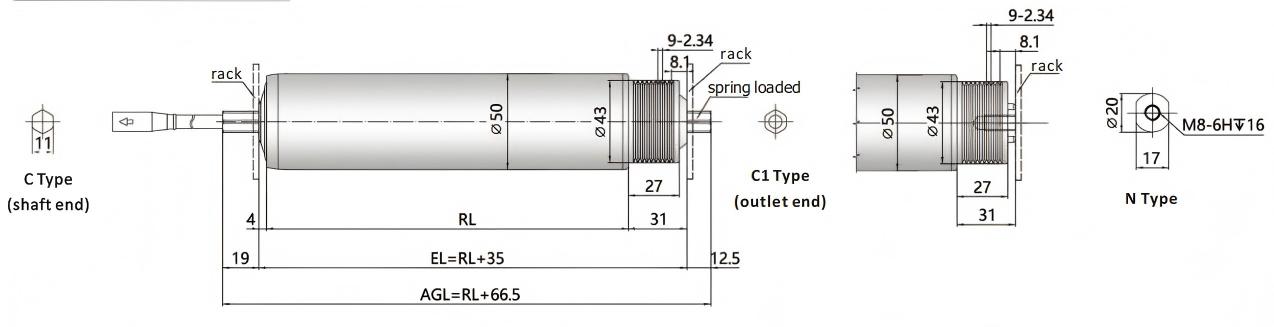

• F: Poly-V-Gürtelscheibe

★ Poly-V:

① SUS304 -Riemenscheibe, Leichtmetallscheibe und Polymerscheibe sind optional, 9 Rillen für PJ -Gürtel.

② Die Belastungskapazität der Walze hängt von der Übertragungsanordnung und der Art des Poly-V-Gürtels ab. Wenn weniger angetriebene Walzen vorhanden sind oder wenn ein 3PJ oder sogar ein 4PJ-Poly-V-Gürtel verwendet wird, ist die Ladekapazität hoch. Umgekehrt ist es niedrig.

③ der max. Die Belastungskapazität kann 200 kg erreichen. Wenn die Last 100 kg überschreitet, muss eine Legierungsscheibe ausgewählt werden. HINWEIS: OD50 Standard Federbeladter Welle ohne wasserdichte Funktion.

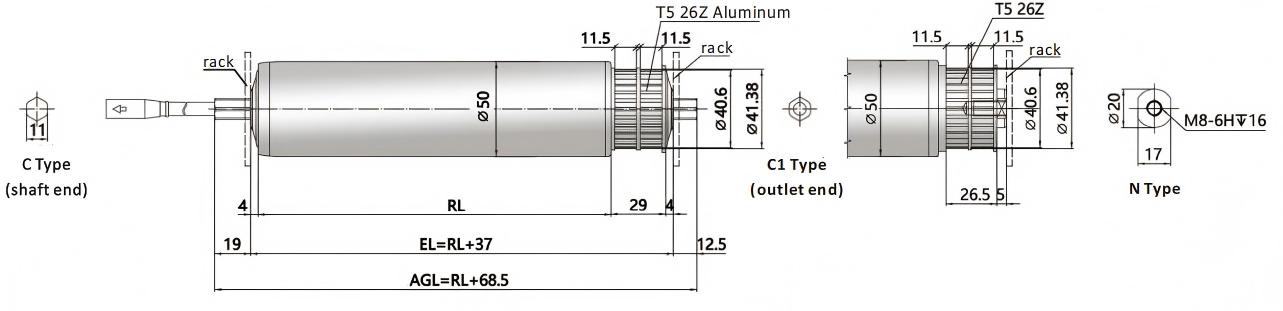

• T: Zahnriemenscheibe

★ Zahngürtel:

① Zahngurte können effektiv ein Ausrutschen verhindern. Die obige Abbildung zeigt eine geformte Nylonzahnriemenscheibe mit 2 Ruten, T5 -Typ mit 26 Zähnen. Besondere Anforderungen können für die Spezifikationen angepasst werden. Zu den verfügbaren Materialien gehören Aluminiumlegierung, Edelstahl und Ingenieur -Plastikmulnigsscheiben.

② Die Belastungskapazität der Walze wird durch die Übertragungsanordnung und die Art des Zahnriemens bestimmt. Im Allgemeinen kann die Belastungskapazität für eine Förderzone bis zu 100 kg erreichen.

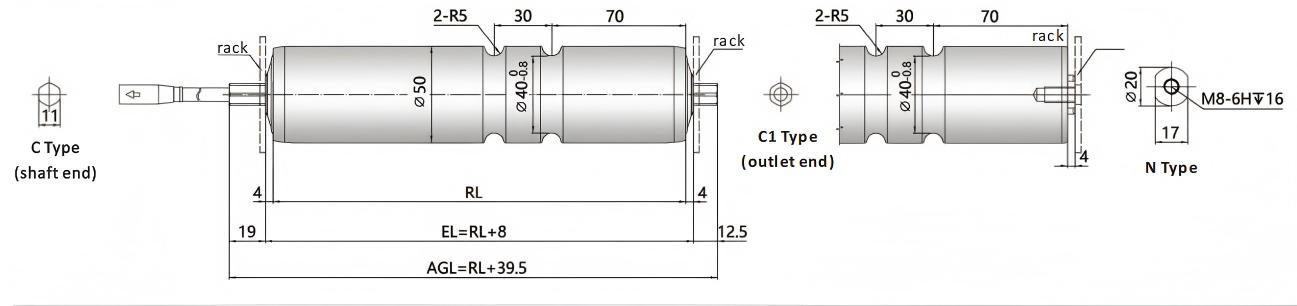

• O: gerillt

★ gerillt:

① Rillwalzen sind durch Pu o-Ring-Gürtel verbunden, daher ist sie sehr recht und für die leichte Anwendung geeignet.

② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In einer einzigen  Das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.

HINWEIS: Wenn die Endwelle der gerillten Walze federbelastet ist, wenden Sie sich bitte an unser Unternehmen für die  gerillte Abmessungen.

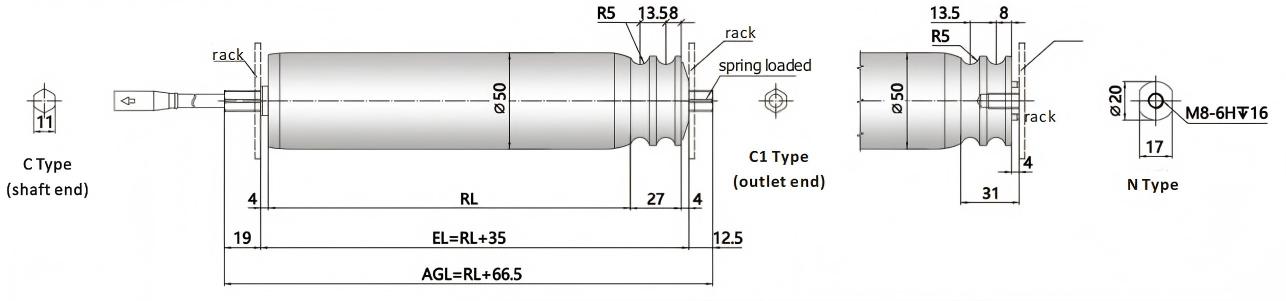

• E: O-Ringgürtel-Riemenscheibe

★ O-Ringgürtel-Riemenscheibe:

°  und geeignet für die leichte Anwendung.

② Das Drehmoment zerfällt schnell. Ein einzelner Motor-Dirve-Roller kann nur 7-8 passive Walzen fahren. In a  Ein einzelne Fördereinheit, das Gewicht eines einzelnen Güterstücks sollte 35 kg nicht überschreiten.

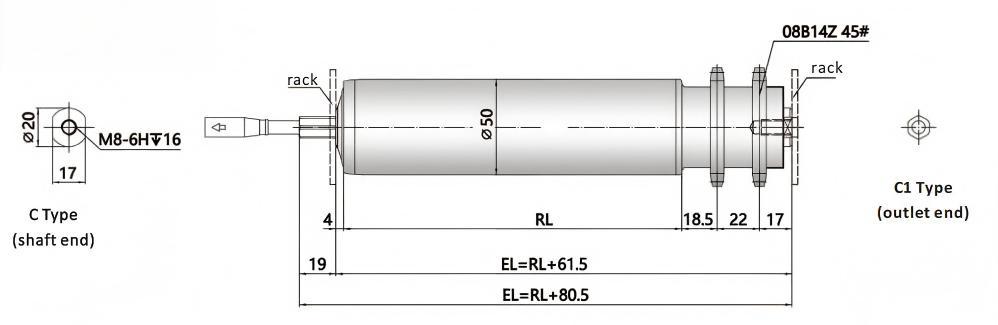

• L: Kettenrad

★ Kettenrad:

① für schwere Förderung geeignet sein, allgemein ist die Kettenradmodellnummer 08B14T, Einzelreihe oder Doppelreihe. Kohlenstoffstahl oder Edelstahl 304 sind optional.

② Die Drehmomentdämpfung ist signifikant. Um die beste Übertragungsleistung zu erzielen, sollte das Doppelreihen-Laufwerk im mittleren Abschnitt des Förderers angeordnet werden.

• ZT: Verjüngende Hülse

★ Verjüngende Hülle:

① Die Kunststoffverjüngungshülse hat einen Kegelwinkel von 3,6 Grad und eignet sich für den gebogenen Transport. Es kann aus mehreren Abschnitten von konischen Kunststoffhülsen bestehen, um eine Kegelform zu bilden.

② Verwenden Sie die dedizierte Motorantriebshalterung. Es wird nicht empfohlen, externe Threads zur Installation zu verwenden.

DGBL60A Getriebe Motorantriebsrolle Reparatur -Halterung und intelligente Controller

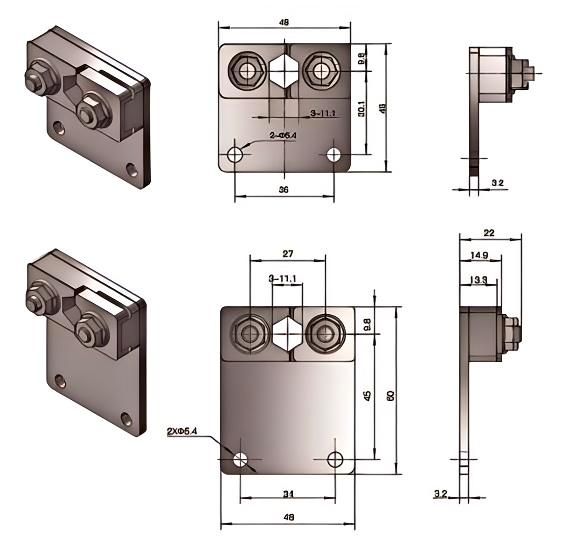

Halterung reparieren

Befestigen Sie die Welle an Kabelauslassend durch Standard -Anschlussbox -Grundplatte und Befestigungsplatte.

Axial Fixing -Halterung -Kompakttyp

◇ Material: 3,2 mm dicke verzinkte Stahlplatte

◇ Kabelauslassend -Axial sollte dicht gesperrt werden

Axial Fixing -Halterung - Standardtyp

◇ Material: 3,2 mm dicke verzinkte Stahlplatte

◇ Kabelauslassend -Axial sollte dicht gesperrt werden

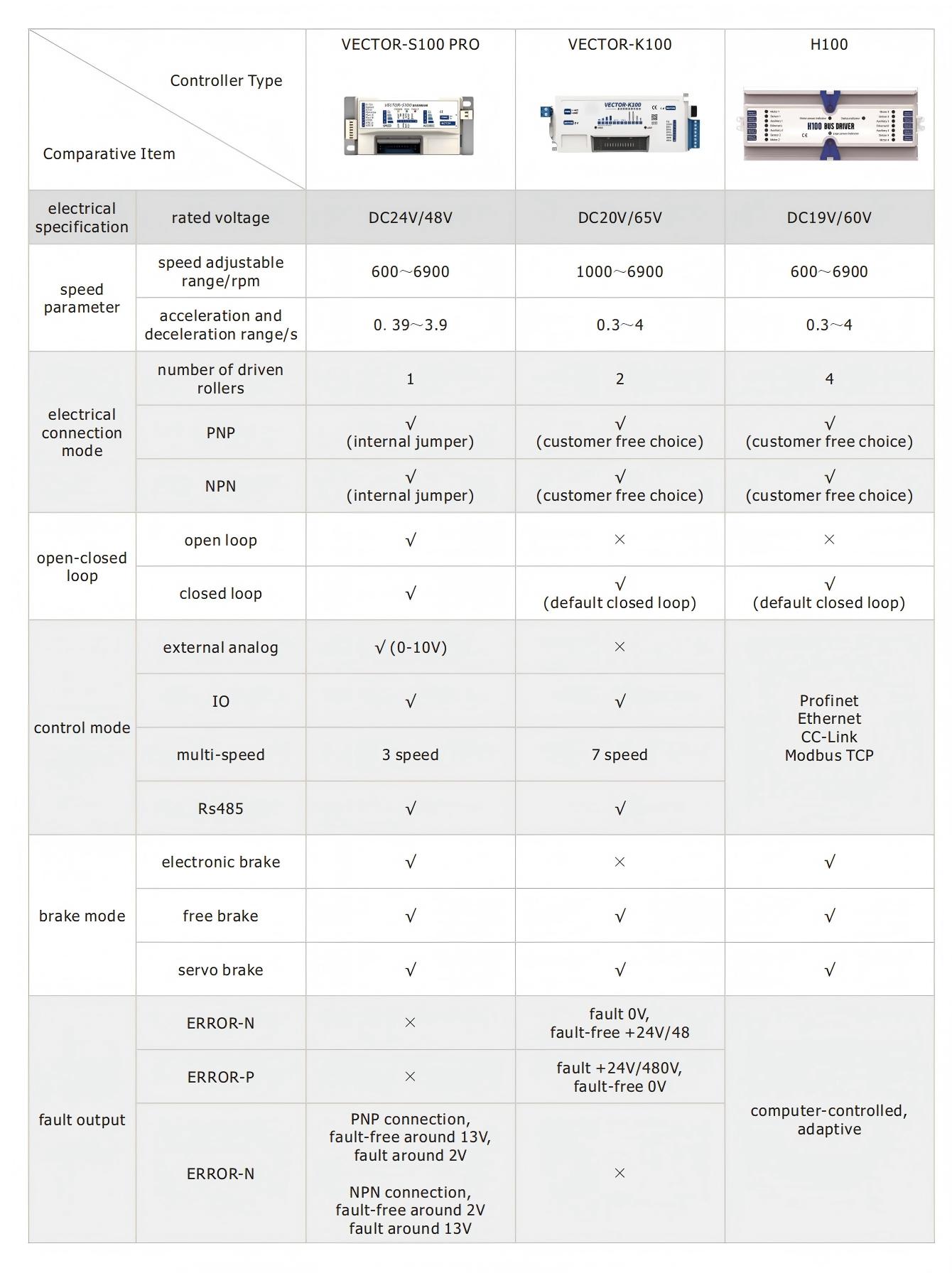

Intelligente Controller

Mehrere intelligente Controller unterstützt Schnittstellen wie IO -Steuerung und RS485 und ermöglichen eine präzise und effiziente Fernbedienung. Dies macht den Betrieb intelligenter und bequemer.

Poly-V-Riemenscheibe Gleichstrommotor-Roller aus verzinktem Stahl

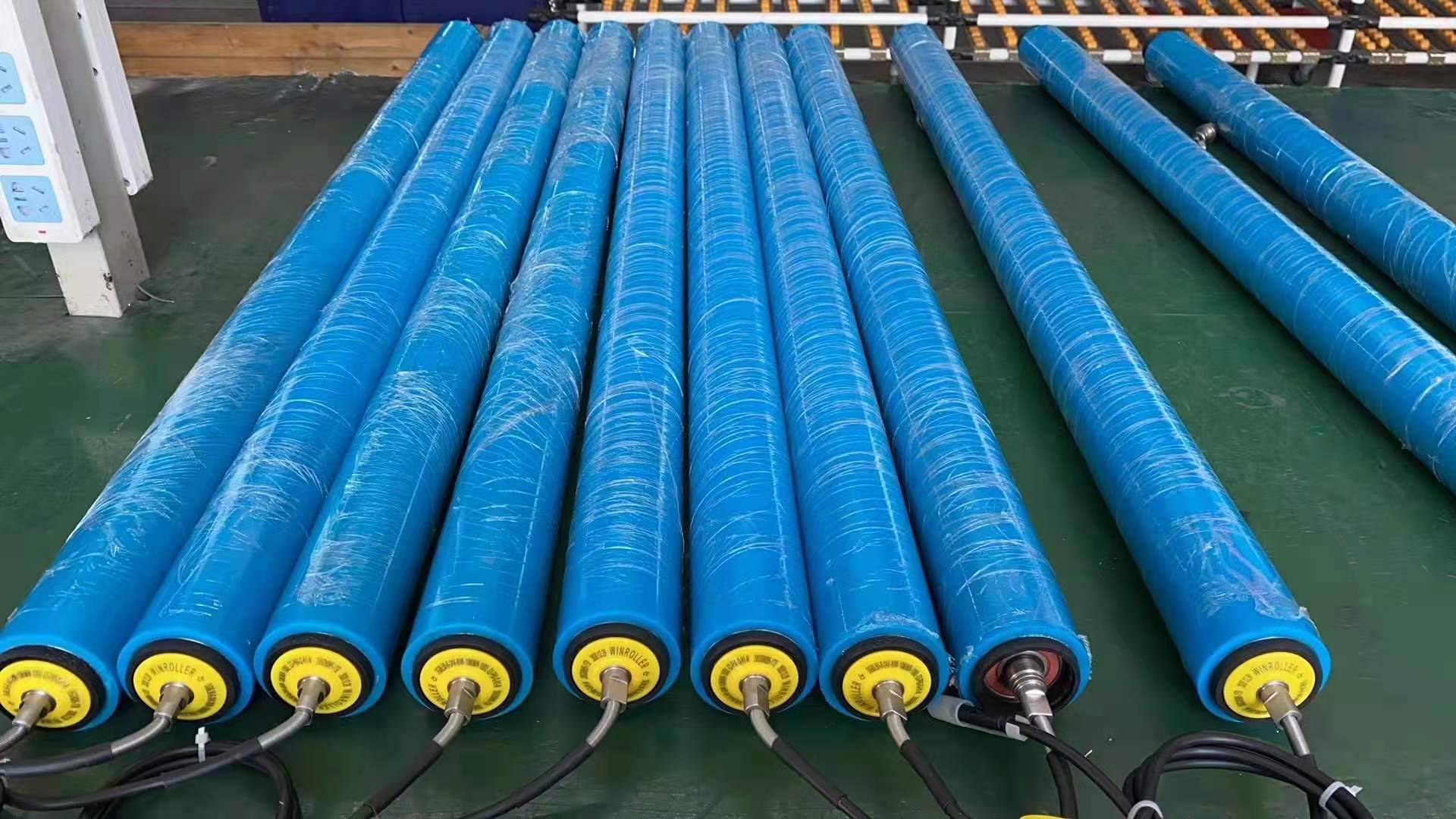

Poly-V-Riemenscheibe Gleichstrom-Stahlmotor-Roller mit PU-Beschichtung

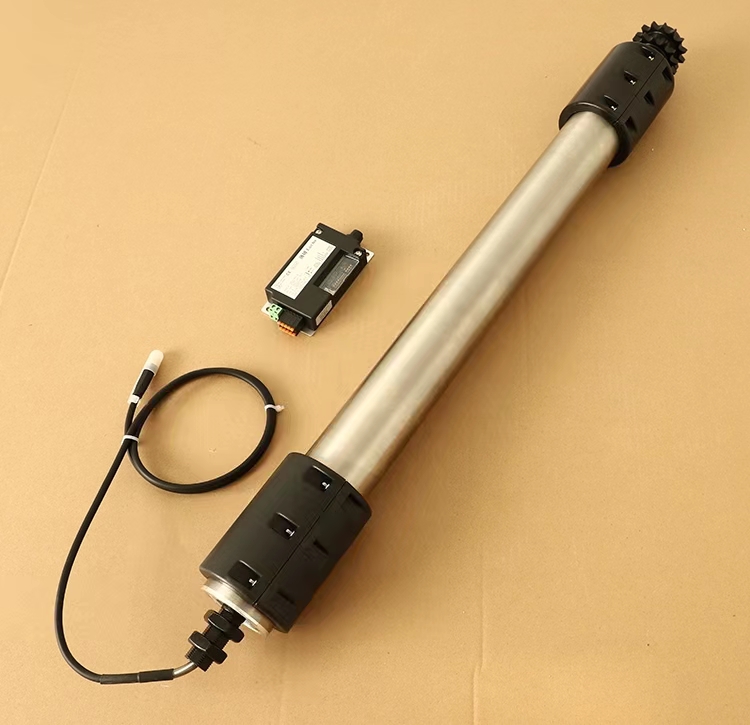

Sprokcet -Kettenantrieb Rolle Gleichstrom -Stahlmotor -Roller
