Eine federbelastete, stoßfeste, schwere Kugelumlaufeinheit ist eine robuste, omnidirektionale Materialhandhabungskomponente, die die reibungslose Bewegung schwerer, unebener oder empfindlicher Lasten in jede Richtung erleichtert und gleichzeitig Stöße und Vibrationen absorbiert und Oberflächenunregelmäßigkeiten ausgleicht. Es handelt sich um eine deutliche Verbesserung gegenüber einer Standard-Kugelrolleneinheit für anspruchsvolle Anwendungen.
Stellen Sie sich das wie eine Schwerlast-„Laufrolle“ vor, aber mit einer stationären Oberfläche, bei der die Last über die Oberseite der Kugel bewegt wird.
Der Name selbst schlüsselt den Kernfunktionsumfang auf.
Merkmal: Dies ist das bestimmende Merkmal. Das gesamte Kugelgehäuse ist auf einer robusten Innenfeder gelagert.
Vorteil:
Stoßdämpfung: Wenn eine schwere Last auf das Gerät aufgebracht oder darauf fallen gelassen wird, komprimiert sich die Feder und absorbiert die Aufprallenergie, anstatt sie auf den Förderrahmen, den Boden oder die Last selbst zu übertragen.
Lastausgleich: Passt die Höhe der Kugel automatisch an, um unebene Ladeböden, Paletten oder Maschinen auszugleichen. Dadurch wird sichergestellt, dass das Gewicht der Ladung gleichmäßig auf mehrere Einheiten verteilt wird, auch wenn diese nicht alle auf derselben Ebene liegen.
Konstanter Kontakt: Die Federspannung stellt sicher, dass der Ball positiven Kontakt mit der Last behält und so ein Zittern, Springen oder Hängenbleiben an einer einzelnen Einheit verhindert wird.
Merkmal: Dies ist auf die Federung in Kombination mit einem robusten Design zurückzuführen. Die Komponenten sind so konstruiert, dass sie wiederholten Aufprallzyklen ohne Ausfall standhalten.
Vorteil: Schützt sowohl das Gerät selbst als auch die Last vor Schäden durch plötzliche Stöße, wodurch die Lebensdauer der Ausrüstung erheblich verlängert und Produktschäden verhindert werden.
Merkmal: Hergestellt aus hochfesten Materialien wie:
Kugel: Gehärteter Kohlenstoff-Chrom-Stahl, Edelstahl oder manchmal Nylon für bestimmte Umgebungen.
Gehäuse: Geschmiedeter oder bearbeiteter Kohlenstoffstahl oder Edelstahl.
Großer Kugeldurchmesser: Hochleistungsgeräte haben größere Kugeln (z. B. 50 mm, 75 mm, 100 mm und mehr), um die Last über eine größere Oberfläche zu verteilen.
Vorteil: Belastbar für extrem hohe statische und dynamische Belastungen, oft von mehreren hundert Kilogramm bis hin zu mehreren Tonnen pro Einheit.
Merkmal: Die Kugel dreht sich innerhalb ihrer Fassung frei in jede horizontale Richtung.
Vorteil: Bietet ultimative Manövrierfähigkeit und ermöglicht das Drehen, Verschieben oder seitliche Positionieren von Lasten mit minimalem Kraftaufwand. Dadurch entfallen komplexe Lenkmechanismen.
Merkmal: Die Kugel sitzt in einem Präzisionslagersystem (oft eine Reihe kleinerer Nadel- oder Kugellager), das eine sanfte, reibungsarme Drehung ermöglicht. Es werden hochwertige Dichtungen (häufig Labyrinth- oder Dreilippen-Kontaktdichtungen) eingebaut.
Vorteil: Das Lagersystem bewältigt die radialen Belastungen für eine reibungslose Bewegung, während die Dichtungen die internen Mechanismen vor Staub, Splitt, Feuchtigkeit und anderen Verunreinigungen schützen und so die Zuverlässigkeit in rauen Umgebungen gewährleisten.

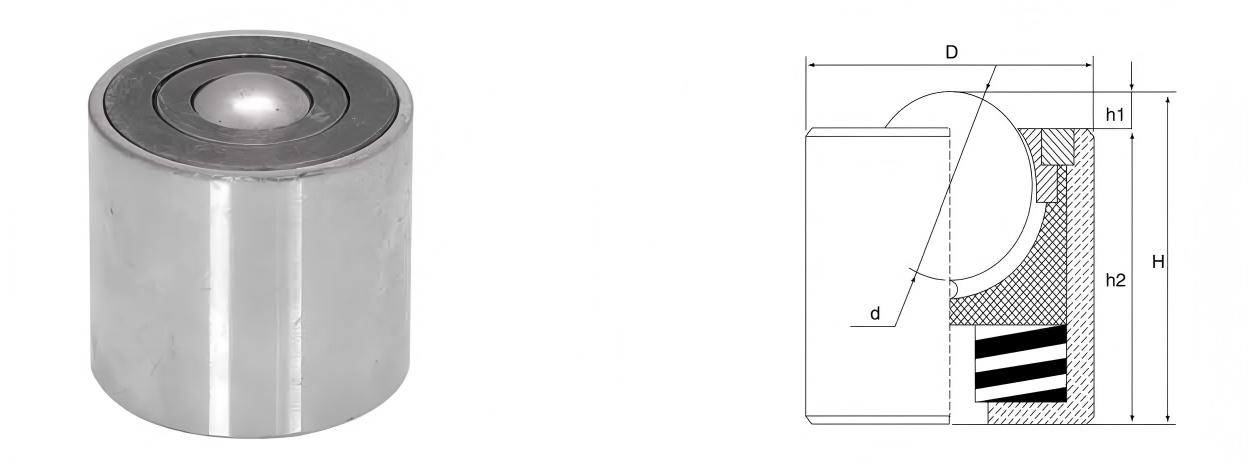

| Modell Nr. | Ladekapazität (kg) | Abmessungen (mm) | Gewicht (g) | ||||||
| Material | Komprimieren | Vorschlag/Max. | d | D | h1 | h2 | H | ||
| 4210 | BS/CS | 15kgf | 20/25 | 9.52 | 20 | 2 | 23 | 25 | 42 |
| 4215 | BS/CS | 40 kgf | 50/60 | 15.875 | 28 | 3 | 33 | 36 | 120 |
| 4219 | BS/CS | 60 kgf | 70/80 | 19.05 | 38 | 3 | 35 | 38 | 280 |
| 4225 | BS/CS | 100 kgf | 120/150 | 25.40 | 44 | 5 | 40 | 45 | 390 |
Diese Einheiten sind in Branchen unverzichtbar, in denen schwere, sperrige oder empfindliche Gegenstände präzise und sorgfältig bewegt, positioniert oder transportiert werden müssen.
Anwendungsfall: Positionierung großer CNC-Maschinengestelle, Industriegeneratoren, Stanzpressen und Turbinenkomponenten auf dem Montageboden.
Warum es verwendet wird: Die Federbelastung gleicht unebene Maschinenfüße aus und die stoßfeste Funktion schützt präzisionsbearbeitete Oberflächen vor Stoßschäden beim Positionieren.
Anwendungsfall: Bewegen und Ausrichten von Flugzeugflügeln, Rumpfabschnitten und anderen großen Verbundstrukturen.
Warum es verwendet wird: Die Einheiten ermöglichen Mikroeinstellungen in jede Richtung. Die Stoßdämpfung ist entscheidend für den Schutz empfindlicher Verbundstrukturen im Wert von mehreren Millionen Dollar vor Rissen oder Spannungspunkten.
Anwendungsfall: Transport riesiger, mehrere Tonnen schwerer Stanzwerkzeuge in und aus Pressen.
Warum es verwendet wird: Ermöglicht eine präzise seitliche Bewegung, um die Matrize an den Pressschienen auszurichten. Die Federbelastung absorbiert den anfänglichen Stoß beim Absetzen der Matrize.
Anwendungsfall: Wird an der Kreuzung zweier Förderbänder oder als Teil eines manuellen Drehtisches verwendet, um die Richtung schwerer Paletten, Stahlrollen oder großer Behälter zu ändern.
Warum es verwendet wird: Ermöglicht dem Bediener das einfache Schieben einer schweren Last in eine neue Richtung mit minimalem Kraftaufwand. Die Balltransfereinheiten werden oft bündig in einer Stahlplatte montiert, um einen „Kugeltransfertisch“ zu schaffen.
Anwendungsfall: Transport von Fahrzeugrahmen, Motorblöcken und großen Baugruppen zwischen Produktionsstationen.
Warum es verwendet wird: Bietet die Flexibilität für manuelle Anpassungen und schützt sowohl die Komponente als auch die Workstation vor Aufprallkräften.
Anwendungsfall: Handhabung schwerer Industrieanlagen, großer Generatoren oder speziell angefertigter Maschinen in einem Lager.
Warum es verwendet wird: Eine einfache und kostengünstige Möglichkeit, Gegenstände zu bewegen, die für Standard-Palettenhubwagen zu schwer oder unregelmäßig geformt sind.
| Funktion | Federbelastete, stoßfeste, schwere Einheit | Standard-Kugelrolleneinheit |
|---|---|---|
| Tragfähigkeit | Sehr hoch (500 kg – 5000 kg+) | Niedrig bis mittel (50 kg – 500 kg) |
| Umgang mit Stößen | Ausgezeichnet (dafür entwickelt) | Schlecht (Starr, Stöße beschädigen Einheit und Ladung) |
| Ungleichmäßige Belastungen | Kompensiert automatisch | Kann zu Blockierungen und ungleichmäßigem Verschleiß führen |
| Kosten | Höher | Niedriger |
| Bewerbung | Schwere, heikle, kritische Positionierung | Leichte, gleichmäßige Belastung, einfacher Transport |
Zusammenfassend ist die federbelastete, stoßfeste schwere Kugelumlaufeinheit eine technische Lösung für die anspruchsvollsten Materialhandhabungsprobleme. Es ist die ideale Komponente, wenn Sie extreme Tragfähigkeit mit präziser, stoßgeschützter Manövrierfähigkeit kombinieren müssen. Indem es Energie absorbiert und Unvollkommenheiten ausgleicht, schützt es sowohl das Produkt als auch die Infrastruktur und macht es zu einem entscheidenden Vermögenswert in der Schwerindustrie, der Luft- und Raumfahrt sowie der modernen Fertigung.
