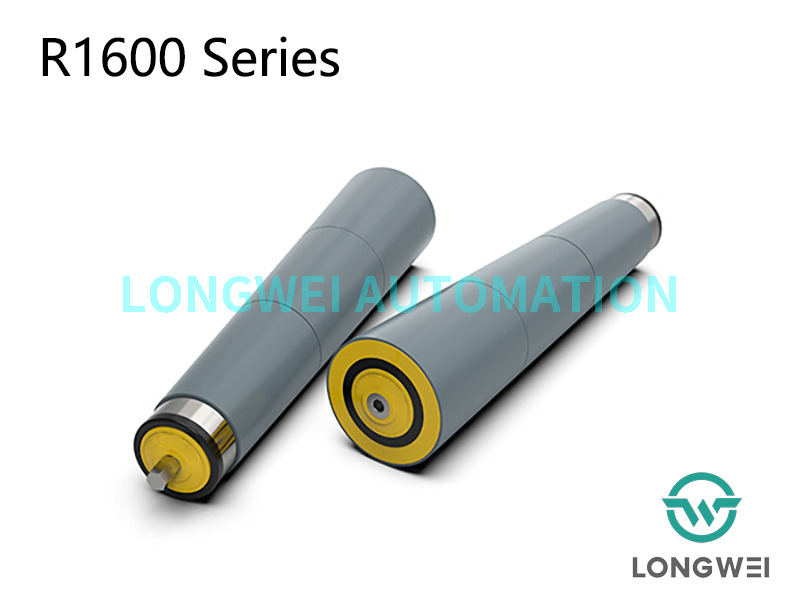

R1600
RONWIN
HS Code: 8431390000
Bewerbung area
Fördersysteme für Hallen-Schwerkraftförderer oder Schubförderer mit Handantrieb oder am Hang. Stückgüterumschlag wie der Transport von Kartons, Kisten oder Containern. Besonders geeignet für den wirtschaftlichen Einsatz von Kurven-Schwerkraftrollenbahnen oder Spiralrollenbahnen bei leichter und mittlerer Belastung. Weit verbreitet in Werkstätten, Lagern und Logistikzentren.
Geringes Gewicht
Basierend auf der universellen Schwerkraftwalze der Serie R1200, die mit einer konischen Polypropylenhülse beschichtet ist, ist sie leicht und einfach zu starten, abriebarm, geräuscharm und stoßfest. Das Wichtigste ist die kurze Lieferzeit und die niedrigeren Kosten im Vergleich zur konischen Stahlwalze der R1500-Serie.
Sreibungsloser und leiser Lauf
Die Endlagerbaugruppe besteht aus einem Präzisionskugellager, einem Polymergehäuse und einer Endkappendichtung. Zusammen ergeben sie eine attraktive, leichtgängige und leise laufende Walze.
DUST- und wasserdicht
Die Endkappe aus Kunststoff schützt das Lager, indem sie eine hervorragende Beständigkeit gegen Staub und Spritzwasser bietet.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 50 KG |
Max. Fördergeschwindigkeit | 30 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Schlauchhülsen | PP-Hülle, grau/schwarz |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Konischer Standardgrad | 3,6° |

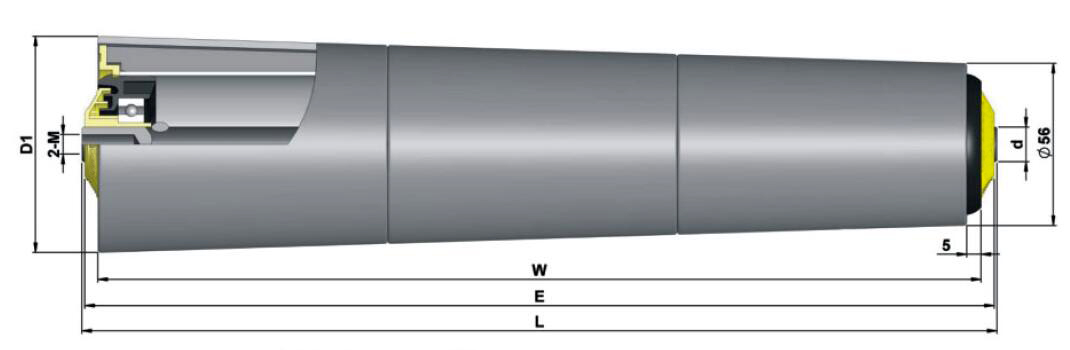

Diagramm von Serie R1600 Schwerkraft-Kegelwalze
Dimension der Serie R1600 mit Innengewindeinstallation
Rohr MMaterial | D1 | W | D2 | Welle | E | L |
Stahl, Edelstahl | 56 | 200 | 69 | Φ12 | E=W+9 | L=B+10 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
