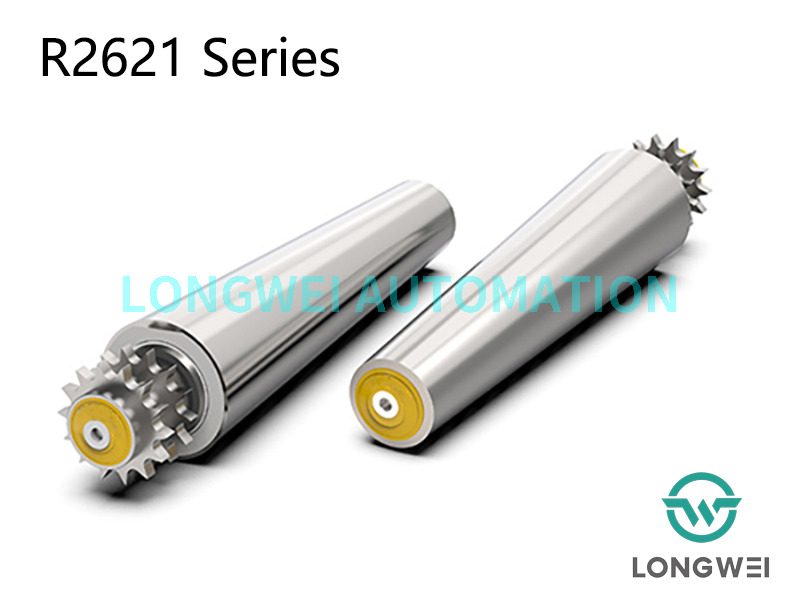

R2621
RONWIN
HS Code: 8431390000
Bewerbung area
Gebogener Abschnitt von Fördersystemen für die Handhabung interner Einheiten, Kegelrollen aus Stahl werden über eine Kette angetrieben. Kombiniert mit geraden Stahlkettenradrollen zur Integration der Kastenförderlinie. Wird hauptsächlich in Schwerlastförderern zum Transport von Kisten, Behältern, Paletten oder Fässern eingesetzt.
Hohe Tragfähigkeit
Der Rollenkörper ist mit einer Stahlplatte in einem bestimmten konischen Grad verschweißt, das Stahlkettenrad ist mit dem Rollenkörper verschweißt, wodurch es in der Lage ist, ein höheres Drehmoment zu übertragen und den Anforderungen des Transports schwerer Lasten gerecht zu werden.
Breiteres Spektrum an Arbeitsumgebungen
Stahlrollenkörper und Stahlkettenrad, Stahllagergehäuse mit Stahlpräzisionskugellager, wodurch die Rolle sowohl bei hohen als auch bei niedrigen Temperaturen betrieben werden kann.
Guter Schutz gegen Schmutz und Wasser
Die Endkappe der Walze ist in der Arbeitsumgebung gut gegen Staub und Spritzwasser geschützt.
TTechnische Daten
| Allgemeine technische Daten | |
| Max. Belastbarkeit | 200 KG |
| Max. Fördergeschwindigkeit | 30 m/min |
| Temperaturbereich | −30 bis +80 °C |
Material | |
| Rohr | Kohlenstoffstahl, Edelstahl |
| Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
| Lagergehäuse | Stahl |
| Lager | Präzisionskugellager |
DFlusselement | |
Zweireihiges Kettenrad | Verzinkter Stahl, schwarz oxidiert, 08B14 |
| DDesignversionen | |
| Endkappe | Polypropylen, gelb/grau |
| Oberflächenbehandlung | Verzinkt, verchromt |
| Zurückbleibend | Gummi, PU |

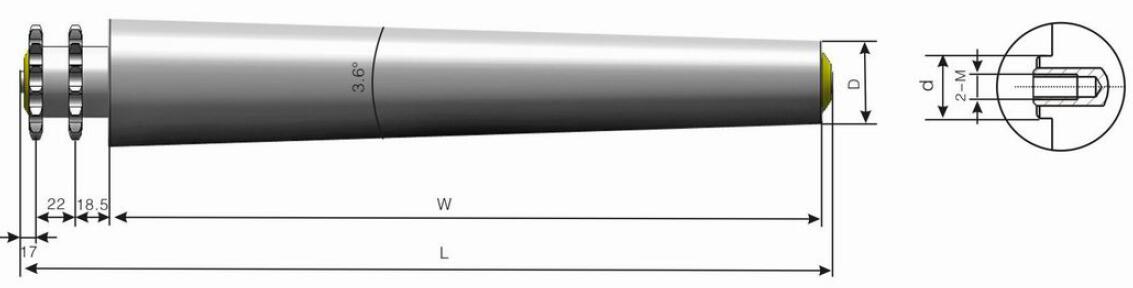

Diagramm der konischen Stahlkettenrad-Förderrolle der Serie R2621
Dimension der Serie R2621 mit Innengewindemontage
Rohr MMaterial | D × T | Welle | L | Sprocket |
Stahl, verzinkt | 38×1,2 | Φ12/Sechskant 11 | L=B+63 | 08B14T |
Stahl, verzinkt | 42×1,5 | Φ12/Sechskant 11 | L=B+63 | 08B14T |
Stahl, verzinkt | 50×1,5 | Φ12/Φ15/Hex 11 | L=B+63 | 08B14T |
D1 | Conischer Abschluss | D2 | |||||
B=200 | B=300 | B=400 | B=500 | B=600 | B=700 | ||
Φ38 | 3,6° | Φ50,6 | Φ56,9 | Φ63,2 | Φ69,5 | Φ75,8 | Φ82,1 |
Φ42 | Φ54,6 | Φ60,9 | Φ67,2 | Φ73,5 | Φ79,8 | Φ86,1 | |
Φ50 | Φ62,6 | Φ68,9 | Φ75,2 | Φ81,5 | Φ87,8 | Φ94,1 | |
