65
RONWIN
HS Code: 8431390000

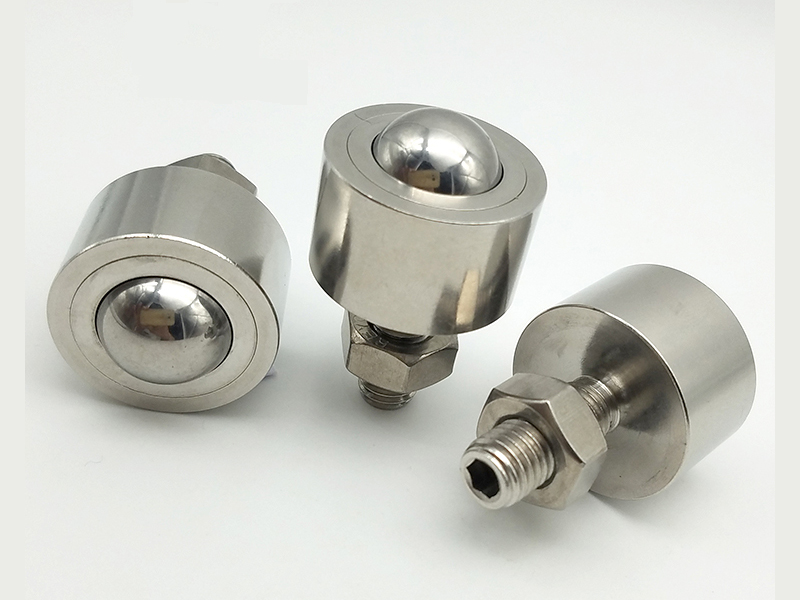

Hierbei handelt es sich um eine Miniatur-Kugelübertragungseinheit mit einer Gewindebolzenbefestigung, die allgemein auch als „Kugelstößel“ oder „federbelastete Kugelübertragung“ bekannt ist. Sie besteht aus einer hochpräzisen Kugel (typischerweise aus Edelstahl), die in einem Gehäuse mit einem Gewindebefestigungsbolzen untergebracht ist. Der Ball kann sich mit geringer Reibung in alle Richtungen drehen. Seine Hauptfunktion besteht darin, Gleitreibung in Rollreibung umzuwandeln und so eine präzise, reibungslose Bewegung und Positionierung zu ermöglichen.
Sehr geringe Rollreibung: Ermöglicht sanfte und präzise Bewegungen mit minimaler erforderlicher Antriebskraft. Hohe Präzision und Konsistenz: Die präzisionsgefertigte Kugel und der Körper sorgen für einen reibungslosen Betrieb und eine hohe Wiederholgenauigkeit bei der Positionierung.
Einfache Installation: Der Gewindebolzen ermöglicht das direkte Einschrauben in ein Gewindeloch im Gerät, wodurch die Installation einfach, sicher und ohne komplexe Vorrichtungen erfolgt.
Miniaturdesign: Aufgrund seiner geringen Größe eignet es sich für Präzisionsgeräte mit begrenztem Platzangebot.
Haltbarkeit und Korrosionsbeständigkeit: Die Edelstahlkonstruktion ermöglicht die Anpassung an verschiedene Industrieumgebungen, einschließlich solcher, die Sauberkeit erfordern oder leicht korrosive Elemente aufweisen.
Hohe Belastbarkeit: Trotz der geringen Größe kann eine einzelne Kugelrolle dank der Materialien mit hoher Härte erheblichen Belastungen standhalten.

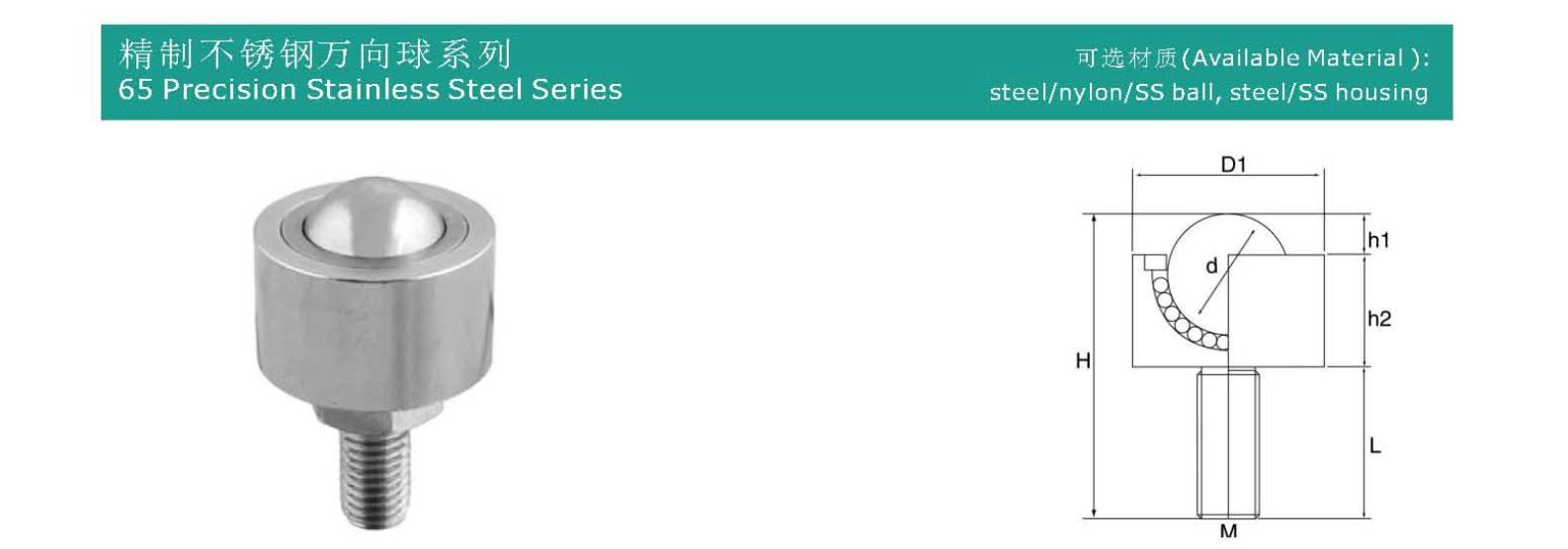

| Modell Nr. | Ladekapazität (kg) | Abmessungen (mm) | ||||||||
| Material | Schlagen Sie vor | Max. | d | D1 | H | h1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
Präzisionskugel: Typischerweise aus hochwertigem Edelstahl (z. B. 440C) hergestellt, wird sie einer Wärmebehandlung und einem Präzisionsschliff unterzogen, um eine hohe Härte, Verschleißfestigkeit, Korrosionsbeständigkeit und eine sehr geringe Oberflächenrauheit zu erreichen.
Körper und Gewindebolzen: Der Körper beherbergt die Kugel und enthält normalerweise eine eingebaute Feder und einen Druckeinstellmechanismus. Der Gewindebolzen an der Basis (z. B. metrisches M3-, M4-, M5-, M6-Gewinde) dient der sicheren Montage.
Interner Druck- und Rückstellmechanismus: Eine eingebaute Feder übt einen konstanten Abwärtsdruck auf die Kugel aus und stellt so sicher, dass sie guten Kontakt mit der Ladefläche behält und nach dem Niederdrücken automatisch in ihre ursprüngliche Position zurückkehrt.
Wenn ein Werkstück oder eine Anlagenkomponente gegen die Kugel drückt und sich bewegt, dreht sich die Kugel aufgrund der aufgebrachten Reibung.
Da es sich um Punktkontakt und Rollreibung handelt, ist die dynamische Reibung viel geringer als die Gleitreibung. Dies führt zu einer mühelosen, gleichmäßigen und nicht klebenden, präzisen linearen oder rotierenden Bewegung.
Gewindebolzenmontage: Gibt die Installationsmethode an und gibt an, dass sie über ein Außengewinde verfügt, das ähnlich wie eine Schraube in ein Gewindeloch in der Grundplatte geschraubt wird.
Edelstahl: Bezeichnet das Hauptmaterial, das Festigkeit, Verschleißfestigkeit und Korrosionsbeständigkeit gewährleistet.
Präzision: Betont die geringen Fertigungstoleranzen, den reibungslosen Betrieb und die Eignung für hochpräzise Anwendungen.
Miniatur: Zeigt seine geringe Größe an, typischerweise mit einem Kugeldurchmesser zwischen 3 mm und 10 mm und einem entsprechend kleinen Gewindedurchmesser.
Balltransfereinheit: Zeigt ihre Kernfunktion an – der Ball kann sich frei in jede Richtung drehen.
Dieses Produkt ist eine wichtige Komponente in Automatisierungsgeräten, Präzisionsinstrumenten und Werkzeugvorrichtungen. Es wird häufig verwendet in.
Präzisions-Linearschlitten: Dient als passive Stützrolle und unterstützt die Hauptführungsschiene bei der Erzielung einer gleichmäßigen, rutschfesten Bewegung.
Handhabung und Verschiebung schwerer Lasten: Wird unter einer Plattform installiert und in Verbindung mit einer glatten Grundplatte zum einfachen Bewegen schwerer Werkstücke oder Geräte verwendet.
Werkzeugvorrichtungen und Positionierungsmechanismen: Werden in CNC-Bearbeitungs- und Inspektionsgeräten verwendet, um Werkstücke zu stützen und zu führen und eine schnelle und genaue Positionierung zu ermöglichen.
Förder- und Sortiersysteme: Fungiert als widerstandsarmes Führungsrad in Abschnitten, die Richtungsänderungen oder leichtes Schieben erfordern.
Instrumente und Bürogeräte: Wird in Geräten wie Scannern und Druckern verwendet, um bewegliche Komponenten zu unterstützen.
Kugeldurchmesser: z. B. 5 mm, 6,35 mm (1/4 Zoll), 8 mm usw.
Spezifikation des Gewindebolzens: z. B. M4x0,7, M6x1,0, 1/4"-20UNF usw.
Gesamthöhe/Montagehöhe: Die Gesamtabmessungen nach der Installation.
Statische Tragfähigkeit: Die maximale sichere Last, die es im stationären Zustand tragen kann.
Dynamische Tragfähigkeit: Die empfohlene Belastung, der es beim Rollen standhalten kann.
Kugelmaterial und Härte: Üblicherweise 440C-Edelstahl mit HRC ≥ 58.
Federkraft: Die zum Niederdrücken des Balls erforderliche Kraft, die sich auf die Kontaktstabilität und Flexibilität auswirkt.
Die Miniatur-Kugelrolle aus Edelstahl mit Gewindebolzenbefestigung ist eine kleine, aber wichtige technische Komponente. Durch seinen cleveren mechanischen Aufbau wandelt er schwer kontrollierbare Gleitreibung in effiziente Rollreibung um. Dies bietet eine reibungslose, mühelose und präzise Bewegungslösung für verschiedene Präzisionsgeräte. Seine robusten, langlebigen und einfach zu installierenden Eigenschaften machen es zur idealen Wahl für Ingenieure, die äußerst zuverlässige Automatisierungssysteme entwerfen.
