64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419
Die Mini Ball Transer Unit von Longwei verfügt über die kleinste Balleinheit in ihrer breiten Produktpalette. Mit garantierter Qualität werden Mini-Geräte in einer Vielzahl von Branchen eingesetzt. Mini-Kugelrollen bieten eine exakte Bewegung und Positionierung und können mit einem Schraubbolzen nach oben oder unten fixiert werden. Mithilfe einer CNC-Maschine und einer Edelstahlkugel wird ein massiver Edelstahlkörper hergestellt.

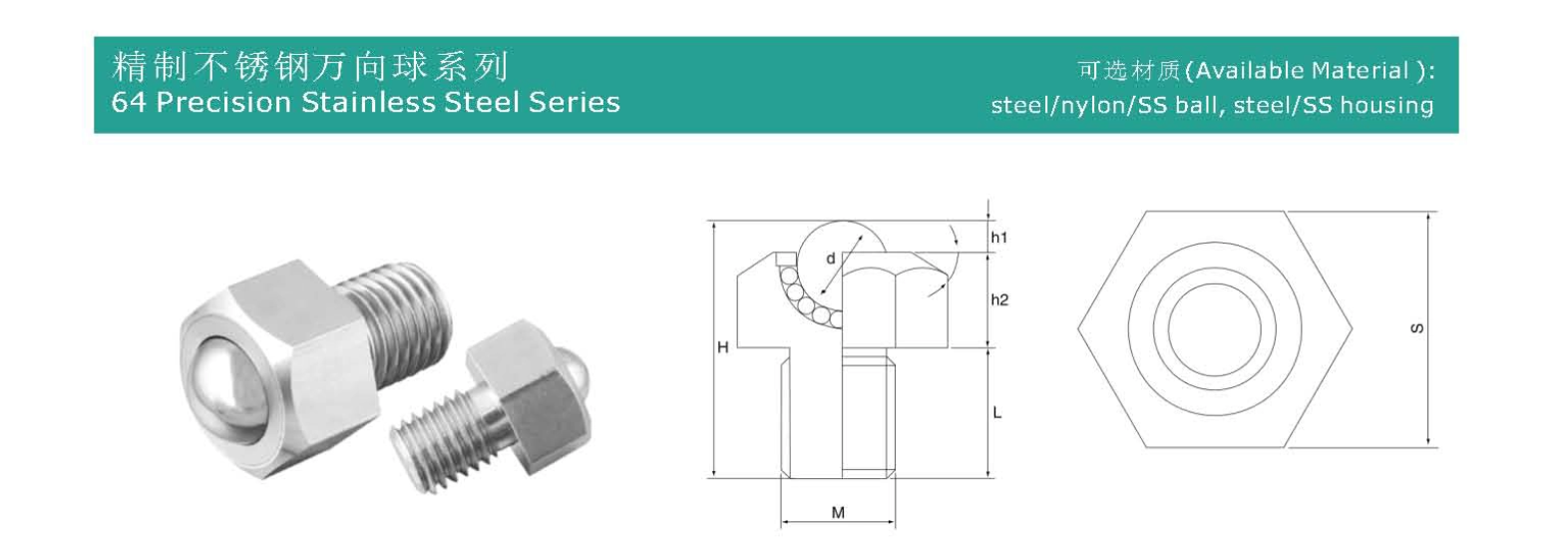

| Modell Nr. | Ladekapazität (kg) | Abmessungen (mm) | ||||||||
| Material | Schlagen Sie vor | Max. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |

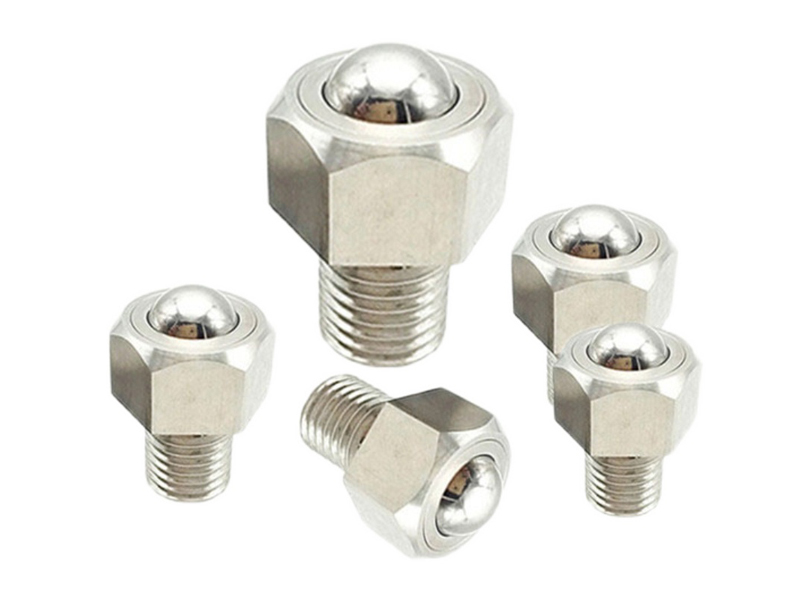

Eine Mini-Präzisionskugelübertragungseinheit mit Sechskantgewindebefestigung, auch Kugelrolle oder Kugelstößel genannt, ist eine kompakte und präzise Komponente zur Schwerkraftunterstützung und Richtungsänderung. Es verfügt über eine Präzisionskugel an der Oberseite für multidirektionales, reibungsarmes Rollen und Gleiten und verfügt über eine Sechskantgewindebasis für eine einfache und sichere Installation in Geräten. Seine Hauptmerkmale sind kompaktes Design, einfache Installation, flexible Rotation und stabile Tragfähigkeit.
Einfache Installation, sichere Befestigung: Das Sechskantgewinde-Design ermöglicht eine einfache Installation und Entfernung mit nur einem Schraubenschlüssel. Die Gewindeverbindung sorgt für starke Verdrehsicherung und stabilen Halt.
Geringe Reibung, hohe Flexibilität: Die Präzisionskugel und die Laufbahn ermöglichen eine flexible Drehung der Einheit auch unter Last, wodurch der Geräteverschleiß und der Stromverbrauch effektiv reduziert werden.
Kompakte Struktur, platzsparend: Das Mini-Design macht es ideal für den Einsatz in platzbeschränkten Geräten oder Präzisionsgeräten.
Hohe Belastbarkeit: Trotz seiner geringen Größe hält es dank des robusten Gehäuses und der hochwertigen Materialien für seine Abmessungen relativ hohen Belastungen stand.
Verschleißfest und langlebig: Hergestellt aus hochfesten, verschleißfesten Materialien für lange Lebensdauer, geeignet für Hochfrequenzbetrieb.
Mehrere Materialoptionen: Für unterschiedliche Umgebungen (z. B. allgemeine Industrie, Lebensmittel, Korrosion, Reinräume) stehen verschiedene Materialkombinationen zur Verfügung.
Diese Mini-Kugelrolle wird häufig in Anwendungen eingesetzt, die eine präzise Positionierung, mühelose Förderung und Richtungsänderung erfordern:
Präzisionsinstrumente und Prüfgeräte: Wird in Leiterplattenvorrichtungen, optischen Tischen und Messinstrumententischen für eine reibungslose Bewegung und präzise Positionierung von Proben verwendet.
Automatisierungsausrüstung und Produktionslinien:
Richtungsänderungsmechanismen: Auf Montage- und Förderbändern, um den Weg von Werkstücken zu ändern.
Stütz- und Gleitmechanismen: Als Füße für schwere Schränke, Schaltanlagen und Werkzeugmaschinentische zur Erleichterung der Bewegung.
Formen und Vorrichtungen: Zur Feineinstellung und Positionierung unter großen Formen oder Vorrichtungen installiert.
Logistik- und Fördersysteme: Wird in Sortierern und Kugelumlauftischen als Ergänzung zu herkömmlichen Rollen verwendet und ermöglicht den freien Warenfluss in mehrere Richtungen.
Hochwertige Möbel- und Ausstellungsausrüstung: Wie Schiebetüren, bewegliche Vitrinen und TV-Halterungen, die für ein reibungsloses Bewegungserlebnis sorgen.
Berücksichtigen Sie bei der Auswahl dieses Produkts die folgenden Parameter:
Gewindespezifikation: z. B. M6x1, M8x1,25, M10x1,5 usw. (Gewindedurchmesser x Steigung).
Sechskantgröße (Schlüsselweite): z. B. 8 mm, 10 mm, 13 mm usw., muss zum Schraubenschlüssel passen.
Kugeldurchmesser: z. B. φ6 mm, φ8 mm, φ10 mm usw. Ein Schlüsselparameter, der die Tragfähigkeit und Flexibilität bestimmt.
Gesamthöhe: Die Gesamthöhe nach der Installation, die sich auf die Geräteanordnung auswirkt.
Statische Tragfähigkeit: Die maximale sichere stationäre Last, die eine einzelne Einheit tragen kann.
Kugel- und Gehäusematerial: Ausgewählt basierend auf Belastung und Umgebungsanforderungen (Feuchtigkeit, Chemikalien, Sauberkeit).
Montagemethode: Bestätigen Sie, ob die Schraube in ein Gewindeloch geschraubt oder durch ein Durchgangsloch geführt und mit einer Mutter befestigt wird.
Die Mini-Präzisionskugelrolle mit Innensechskantgewinde ist eine funktionelle Komponente, die eine intelligente Struktur, eine bequeme Installation und eine hervorragende Leistung vereint. Durch die Umwandlung von Gleitreibung in Rollreibung verbessert es die Bewegungsleistung von Geräten erheblich und macht es zu einer wesentlichen Schlüsselkomponente in Präzisionsmaschinen, Automatisierungsgeräten und verschiedenen arbeitssparenden Getriebelösungen.
