Deutsch Deutsch  |
| Stoff: | |
|---|---|
| Modell-Nr: | |
| Menge: | |
62
RONWIN
HS Code: 8431390000
Ein Präzisions-Miniaturkugelgelenk aus Edelstahl, oft auch als „Präzisionskugelgelenk“ oder „Miniaturkugellager“ bezeichnet, ist eine extrem kleine, hochpräzise mechanische Komponente. Seine Hauptfunktion besteht darin, eine flexible Drehung in mehrere Richtungen und eine präzise Winkeleinstellung innerhalb eines festen Gehäuses zu ermöglichen. Dies wird durch eine hochpräzise Edelstahlkugel erreicht, die sich in einer genau passenden Fassung frei dreht.
6204, 6205, 6206, 6208, 6210, 6215, 6219

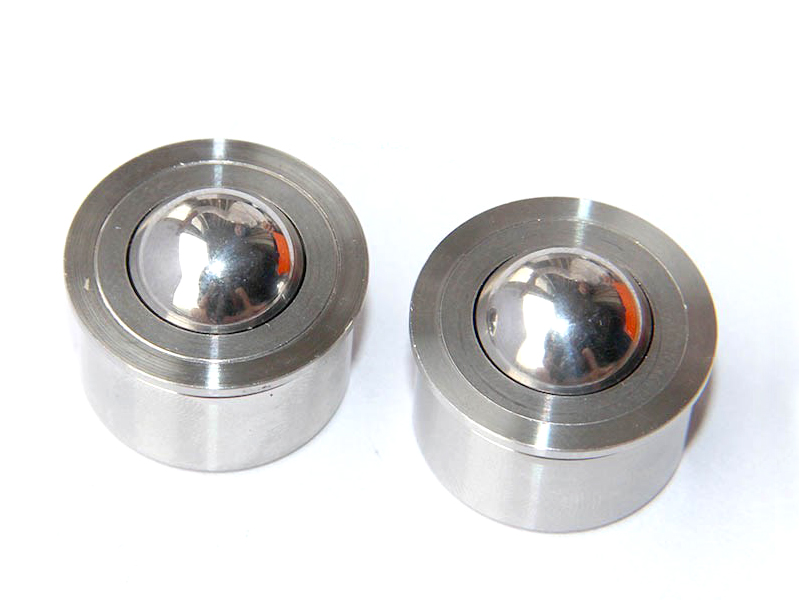

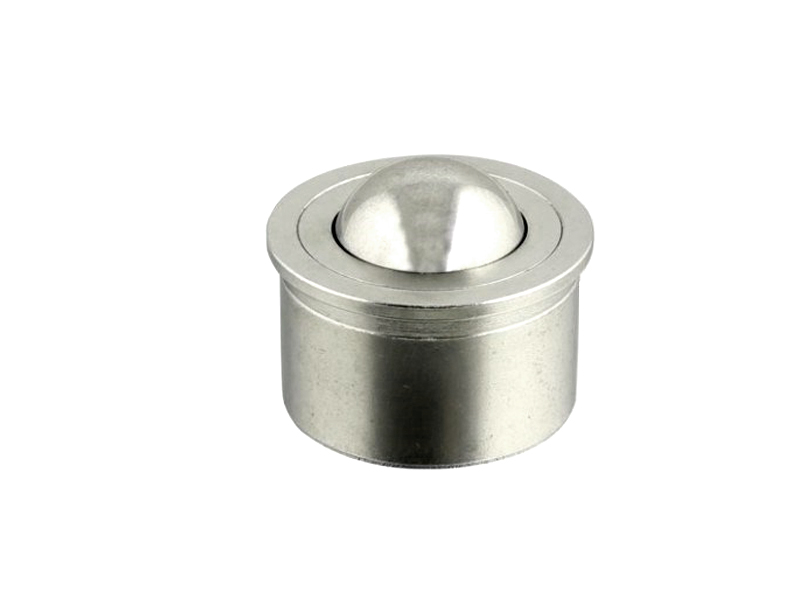

Im breiten Sortiment von Longwei Automation ist die Mini-Kugeltransfereinheit die kleinste Kugeltransfereinheit. Mit Qualitätssicherung werden Mini-Einheiten in einem breiten Spektrum von Branchen eingesetzt und können für den exakten Transfer und die Positionierung kleiner Teile in anspruchsvollen Materialtransportumgebungen, einschließlich Reinräumen mit begrenzten Platz- und Betriebsbedingungen, eingesetzt werden. Mini-Kugelrollen ermöglichen eine exakte Bewegung und Positionierung und können mit der Kugel nach oben oder unten verwendet werden. Mithilfe einer CNC-Maschine wird ein massiver Edelstahlkörper mit Edelstahlkugeln und einfacher Körperbefestigung hergestellt.

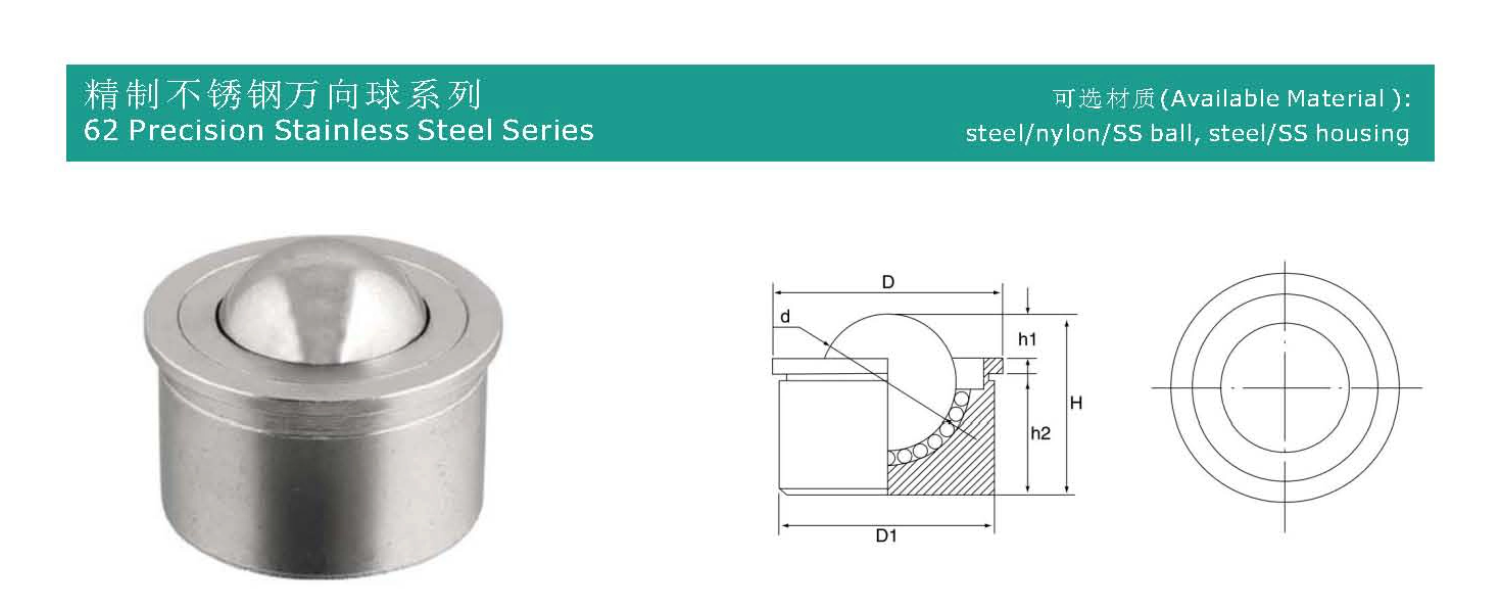

Je nach Typ sind „Miniatur“-Kugelrollen mit Kugelgrößen von 4 mm bis 19 mm konzipiert. Die Einheiten wiegen zwischen 5 g und 185 g und werden mit Traglasten von 2 kg bis 20 kg (bis zu 44 lbs.) angeboten. Die Abmessungen und die Belastbarkeit entnehmen Sie bitte der folgenden Tabelle.
| Modell Nr. | Ladekapazität (kg) | Abmessungen (mm) | Gewicht (g) | |||||||
| Material | Schlagen Sie vor | Max. | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
Extrem kleine Größe, typischerweise mit Kugeldurchmessern von 1 mm bis 10 mm oder sogar noch kleiner. Die kompakte Bauweise ist ideal für Präzisionsinstrumente und Geräte mit begrenztem Platzangebot.
Die Kugel und die Pfanne sind präzisionsgeschliffen und poliert, um eine außergewöhnliche Rundheit, Oberflächengüte und Maßtoleranzen zu erreichen.
Sehr geringe Rotationsreibung und sehr geringes Anlaufdrehmoment sorgen für eine reibungslose, reaktionsschnelle und nicht klebende Bewegung.
440C: Ein martensitischer Edelstahl mit hohem Kohlenstoffgehalt, die häufigste Wahl. Nach der Wärmebehandlung bietet es eine sehr hohe Härte (HRC 58–62), eine hervorragende Verschleißfestigkeit und eine gute Korrosionsbeständigkeit.
304/316: Priorisiert eine hervorragende Korrosionsbeständigkeit und eignet sich daher für raue Umgebungen wie die Chemie-, Medizin- und Lebensmittelindustrie, allerdings mit relativ geringerer Härte.
Materialien: Üblicherweise hergestellt aus Edelstahl 440C, 420C oder 304/316.
Vorteile: Korrosionsbeständigkeit, Verschleißfestigkeit, hohe Festigkeit, nicht magnetisch (oder schwach magnetisch) und lange Lebensdauer.
Als „universelles“ Gelenk kann es innerhalb eines bestimmten konischen Winkels (typischerweise weniger als ±30°) in jede Richtung schwenken und rotieren und ermöglicht so komplexe Bewegungen mit mehreren Freiheitsgraden.
Trotz seiner geringen Größe ermöglicht die Verwendung von hochfestem Edelstahl und die präzise Konstruktion, dass es für seine Abmessungen relativ großen radialen und axialen Belastungen standhält.
In der Regel ab Werk mit Fett vorgeschmiert, was einen wartungsfreien Betrieb in den meisten Umgebungen ermöglicht. Kann bei Bedarf nachgeschmiert werden, um die Lebensdauer zu verlängern.
Aufgrund seiner außergewöhnlichen Eigenschaften ist es in vielen Hightech- und Präzisionsbereichen unverzichtbar:
Präzisionsinstrumente und optische Geräte: Wird in Laserausrichtungssystemen, Mikroskopfokussierungsmechanismen und Winkelfeinabstimmungsgeräten für optische Linsen verwendet.
Automatisierung und Robotik: Dient als kleines Ausgleichselement in Robotergelenken, als Verbindungspunkt in Präzisionsübertragungsmechanismen und als Nivelliermechanismus in 3D-Druckern.
Medizinische Geräte: Wird in chirurgischen Robotern, Endoskopen, zahnmedizinischen Geräten und Präzisionsinfusionspumpen eingesetzt, wo hohe Sauberkeit und Zuverlässigkeit erforderlich sind.
Luft- und Raumfahrt und Verteidigung: Wird in Gyroskopen, Suchköpfen, Trägheitsnavigationssystemen und anderen Anwendungen verwendet, die höchste Präzision und Zuverlässigkeit erfordern.
Elektronik und Halbleiter: Wird zur präzisen Positionierung und als Pufferelement in Chip-Testvorrichtungen und Wafer-Handhabungsgeräten verwendet.
High-End-Konsumgüter: Zum Beispiel Kardanringe für High-End-Kameras und Mechanismen in Präzisionsuhren.
Achten Sie bei der Auswahl dieses Produkts auf folgende Parameter:
Kugeldurchmesser: Das Kernmaß, das die Gesamtgröße des Produkts bestimmt.
Schaftdurchmesser und Gesamtlänge: Abmessungen des Montageteils.
Gewindespezifikation: Gängige metrische Gewinde wie M3, M4, M5 oder Zollgewinde, die für die Installation und Befestigung verwendet werden.
Tragfähigkeit: Beinhaltet sowohl axiale als auch radiale Tragzahlen.
Schwenkwinkel: Der maximal zulässige Ablenkwinkel.
Material und Härte: Ausgewählt basierend auf den Anforderungen an Verschleiß- und Korrosionsbeständigkeit.
Präzisionsgrad: Wie sphärische Toleranz der Kugel und Oberflächenrauheit (Ra-Wert).
Zusammenfassend lässt sich sagen, dass das Edelstahl-Präzisions-Miniaturkugelgelenk ein Juwel der modernen Feinmechanik ist. Es integriert hochfeste Materialien, miniaturisierte Herstellungsprozesse und hochpräzise Standards und bietet eine perfekte Lösung für Anwendungen, die flexible, reibungslose, präzise und zuverlässige multidirektionale Bewegungen auf kleinstem Raum erfordern. Es ist eine wichtige Grundkomponente zur Verbesserung der Geräteleistung und zur Erzielung einer präzisen Steuerung.
