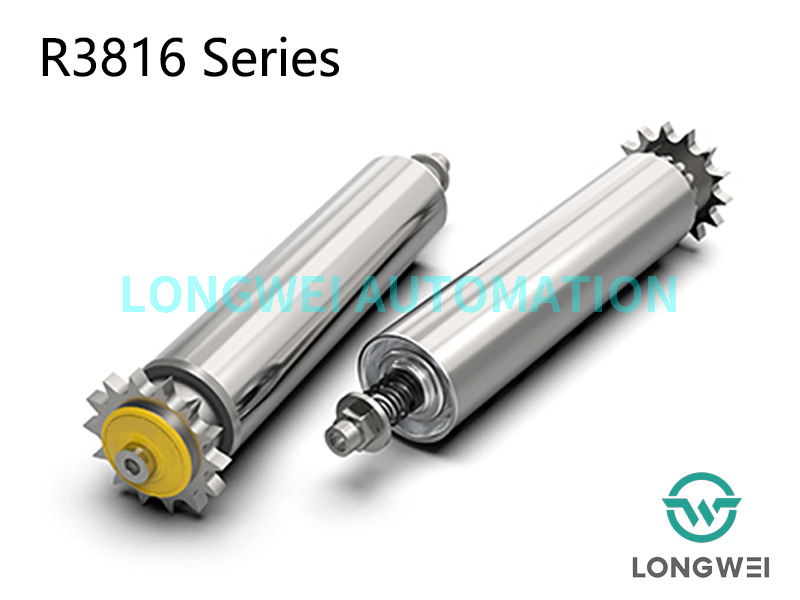

R3816
RONWIN
HS Code: 8431390000
Anwendungsbereich
Interne Förder- und Sammeleinheiten zur Handhabung von Fördersystemen, z. B. für leichte und mittelschwere Kartonagen und Behälter. Auch für den Einsatz im Verpackungsbereich und zur Realisierung von Pufferstrecken geeignet.
Einstellbare Staukraft
Die Mutter am Ende der Walze ermöglicht eine äußerst flexible Einstellung der Staukraft. Für die Herstellung des Reibgehäuses wurde ein einzigartiges Material verwendet, das sowohl die Abriebfestigkeit als auch die Langlebigkeit erheblich verbessert.
Langlebig
Da das Präzisionskugellager fest in das Stahllagergehäuse eingepresst ist, profitiert die Walze von einem reibungslosen Betrieb und einer langen Lebensdauer.
Technische Daten
| Allgemeine technische Daten | |
| Max. Belastbarkeit | 120 KG |
| Max. Fördergeschwindigkeit | 30 m/min |
Die Temperatur schwankte | −5 bis +40 °C |
| Material | |
| Rohr | Kohlenstoffstahl, Edelstahl |
| Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
| Lagerschläuche | Stahl, verzinkt |
| Endkappe | Stahl, verzinkt |
| Lager | Präzisionskugellager |
| Antriebselement | |
Ein-/zweireihiges Kettenrad | Verzinkter Stahl, schwarze Oxidation |
| Designversionen | |
| Oberflächenbehandlung | Verzinkt, verchromt |
| Schlauchhülsen | PP-Hülle, PU-Hülle |
| Zurückbleibend | Gummi, PU |
Diagramm von Einreihiges Kettenrad aus R3816-Stahl mit einstellbarer Staurolle
Abmessungen der einreihigen Stahlkettenrad-verstellbaren Förderrolle der Serie R3816 mit Innengewindeinstallation
Rohr MMaterial | D × T | Welle | L | Sprocket |
Stahl, Edelstahl | 50×1,5 | Φ12 | L=B+70 | 08B14T |
Stahl, Edelstahl | 60×2,0 | Φ15 | L=B+70 | 08B14T |
Stahl, Edelstahl | 76×3,0 | Φ20 | L=B+78 | 10A13T |
