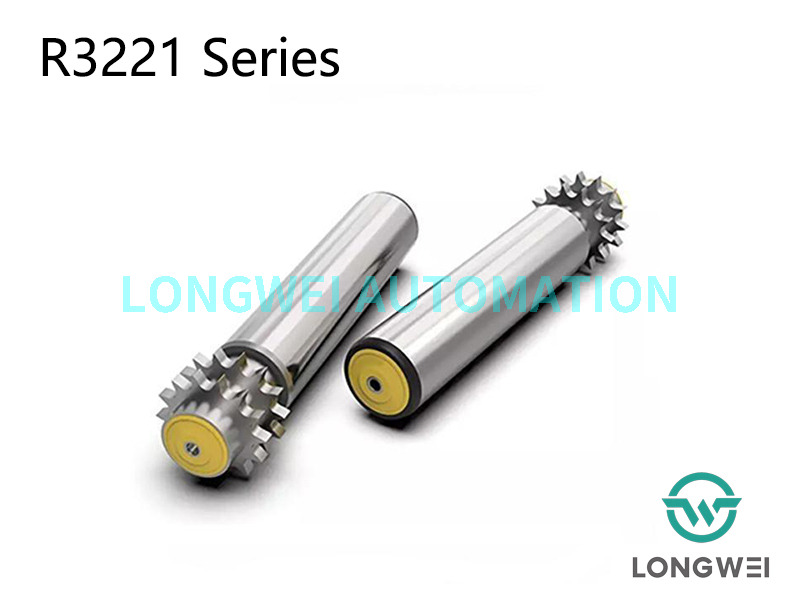

R3221
RONWIN
HS Code: 8431390000
Hierbei handelt es sich um eine maßgeschneiderte Funktionsrolle, die speziell für den teleskopischen Einlaufabschnitt (oder Andockabschnitt) eines Stauförderers entwickelt wurde. Es verfügt über zweireihige Stahlkettenräder und wird von einer externen Kette angetrieben, um die Drehung der gesamten Rollenreihe zu synchronisieren und so einen reibungslosen und kontrollierten Materialtransfer in der Einzugszone zu ermöglichen. Seine Hauptfunktion besteht darin, sich an variable Zufuhrpositionen anzupassen, Materialien effizient und zentral in die Hauptförderlinie zu leiten und bei Bedarf nahtlos mit der nachgeschalteten Sammelfunktion zu verbinden.
Dieses Produkt ist nicht selbstfahrend; Es ist ein wichtiger passiver Aktuator innerhalb eines gesamten Antriebssystems. Sein Design dreht sich um drei Hauptfunktionen: Kraftübertragung, Lastaufnahme und Teleskopanpassung.
Rollenkörper:
Typischerweise eine Walze ohne Antrieb (d. h. ohne eingebauten Motor).
Die Oberfläche kann je nach Bedarf verzinkt, verchromt oder beschichtet (mit Polyurethan, Gummi usw.) sein, um entsprechende Reibungskoeffizienten und Verschleißfestigkeit zu gewährleisten.
Dient als unmittelbare Trag- und Förderfläche für Materialien.
Zweireihige Stahlkettenräder:
Synchronantrieb: Eine einzelne geschlossene Kette greift in die entsprechenden Kettenräder aller Rollen ein, sorgt für eine synchronisierte Drehung der gesamten Linie und verhindert eine Fehlausrichtung des Materials.
Lastverteilung: Das zweireihige Design verteilt die Kettenspannung auf zwei Kettenräder und verbessert so die Laufruhe und Zuverlässigkeit der Übertragung, insbesondere bei längeren, schwerer belasteten Teleskopabschnitten.
Präzise Übertragung: Stahlkettenräder sorgen für einen hochpräzisen Eingriff in die Kette und sorgen für ein konstantes Antriebsverhältnis.
Kernmerkmal: Zwei parallele Stahlkettenräder sind sicher an einem oder beiden Enden der Rollenwelle montiert.
Material: Typischerweise aus Materialien wie 45#-Stahl oder 40Cr hergestellt, die einer Vergütungs-Wärmebehandlung unterzogen werden, um eine hohe Festigkeit und Verschleißfestigkeit zu gewährleisten.
Funktionen:
Lager- und Wellenendstruktur:
Verwendet Hochleistungs-Rillenkugellager oder Nadellager, um eine reibungslose Drehung unter der radialen Zugkraft der Kette zu gewährleisten.
Das Design des Wellenendes muss mit der Stützstruktur des Teleskopmechanismus (z. B. Gleitschienenhalterungen) kompatibel sein, damit sich die Rolle axial (entlang der Längsrichtung) bewegen kann.
Teleskop-Adaptionsschnittstelle:
Die Antriebswelle oder Montagehalterung der Walze ist für die Verbindung mit dem Teleskopabschnittsrahmen des Förderers ausgelegt.
Das Kettenantriebssystem muss außerdem teleskopisch ausgelegt sein (häufig mit automatischen Kettenspannern, Universalgelenken oder beweglichen Antriebsmodulen), um sicherzustellen, dass die Antriebskette bei Änderungen der Vorschublänge die richtige Spannung und den richtigen Eingriff beibehält.
Systemaufbau: Diese Walze ist die Kernkomponente des Moduls „Teleskopeinzug“. Das komplette Modul umfasst außerdem: einen teleskopischen Stahlrahmen, Antriebsmotor + Untersetzungsgetriebe, geschlossene Antriebskette, Spannvorrichtung und Steuerungssystem.
Arbeitsablauf:
Der Antriebsmotor dreht das Antriebskettenrad über das Untersetzungsgetriebe.
Das Antriebskettenrad treibt über die beiliegende Schlaufenkette die gesamte Reihe der zweireihigen Kettenradrollen zur synchronen Drehung an.
Auf den rotierenden Walzen platzierte Materialien werden reibungslos zur Hauptlinie befördert.
Wenn der Einzugspunkt angepasst werden muss, wird der gesamte Teleskopabschnitt (einschließlich aller Rollen und seines Rahmens) motorisch oder manuell angetrieben aus- oder eingefahren. Das Kettenantriebssystem passt sich entsprechend an und sorgt für einen unterbrechungsfreien Antrieb.
Hohe Synchronisation, stabile Förderung: Das zweireihige Kettenrad und der Kettenantrieb sorgen für eine absolut konstante Geschwindigkeit aller Rollen und verhindern so effektiv eine Fehlausrichtung des Materials, ein Verrutschen oder ein Verklemmen des beweglichen Abschnitts.
Hohe Belastbarkeit und Zuverlässigkeit: Das Stahlkettenrad und die robuste Lagerkonstruktion halten erheblichen Stoßbelastungen und Dauerbelastungen stand und eignen sich für die Zuführung schwerer Materialien (z. B. Platten, Profile, Kisten).
Entwickelt für die Staufunktion: Perfekt kompatibel mit nachfolgenden Stauförderern. Wenn die Hauptlinie pausiert (staut), können die Einzugswalzen synchron anhalten; Oder sie können für den kontinuierlichen Betrieb bei niedriger Geschwindigkeit ausgelegt sein und mit Stoppern in der Stauzone koordiniert werden.
Hohe Anpassungsfähigkeit: Das Teleskopdesign beseitigt das Missverhältnis zwischen festen Einspeisepunkten und variablen Ladepositionen und erhöht die Flexibilität des Systemlayouts.
Relativ einfache Wartung: Der Kettenrad- und Kettenantrieb ist eine ausgereifte, zuverlässige mechanische Übertragungsmethode. Die Wartung ist intuitiv und der Austausch von Verschleißteilen (z. B. der Kette) unkompliziert.
Automobilbau: Wird in Karosseriewerkstätten verwendet, um Stahlbleche oder Komponenten zentral von Materialwagen der Produktionslinie zuzuführen.
Blech- und Baumaterialbearbeitung: Ermöglicht die teleskopische Zuführung von Blechen in Abstimmung mit Schermaschinen oder Abkantpressen.
Großformatige Verpackung und Lagerung: Dockt schwere Kisten oder Paletten von mobilen Handhabungsgeräten an die Hauptsammelförderstrecke an.
Montage-Produktionslinien: Dient als Zufuhrbereich mit einstellbarer Position und liefert Teile an verschiedene Arbeitsstationen.
Holzverarbeitung und Möbelherstellung: Führt Holzplatten oder -bretter den Bearbeitungszentren zu.
Walzenspezifikationen: Durchmesser (z. B. Φ60 mm, Φ89 mm), Lauflänge, Wandstärke.
Kettenradparameter: Anzahl der Zähne (z. B. 10T, 12T), Teilung (z. B. ISO 08B, 10A, 12A), Reihenabstand, Material und Härte.
Tragfähigkeit: Dynamische und statische Nennlast pro Rolle.
Wellenende und Lager: Wellendurchmesser, Lagertyp und Schmiermethode.
Installationsmittenabstand: Der Abstand zwischen benachbarten Rollen, der sich auf die Laufruhe des Förderers auswirkt.
Kompatibles Kettenmodell: Muss genau zu den Kettenrädern passen.
Teleskophub: Der maximal erforderliche Verfahrbereich für die Rolle muss angegeben werden, um die Schaftlänge und die Stützstruktur anzupassen.
Systemisches Design: Dieser Roller kann nicht alleine verwendet werden. Es muss Teil einer integrierten Konstruktion und Installation für das komplette Teleskopvorschub-Antriebsmodul sein.
Kettenspannung und -ausrichtung: Zuverlässige Kettenspann- und Führungsmechanismen sind unerlässlich, um ein Überspringen oder Entgleisen zu verhindern, insbesondere bei Teleskopbewegungen.
Schmierung und Wartung: Eine regelmäßige Schmierung von Kettenrädern, Ketten und Lagern ist erforderlich, um eine lange Lebensdauer und einen geräuscharmen Betrieb zu gewährleisten.
Schutzvorrichtungen: Freiliegende Ketten und Kettenräder müssen mit abnehmbaren Schutzvorrichtungen ausgestattet sein, um die Gefahr eines Verfangens zu verhindern.
Bewerbung area
Interne Transport- und Sammeleinheiten zur Handhabung von Fördersystemen, wie z. B. leichten Kartons und Behältern. Auch zur Realisierung von Pufferstrecken und für den Einsatz in der Verpackungsindustrie geeignet.
Dlanglebig
Durch die Verwendung des Stahlkettenrads als Antriebskopf der Walze ist es langlebiger als das Polyamidkettenrad.
Leichtgängig und geräuscharm
Präzisionskugellager und Polymerlagergehäuse sorgen dafür, dass die Walze leichtgängig und geräuscharm läuft.
Laterale Belastung
Standardmäßig ist das Lagergehäuse mit Endkappe und Lager in das Walzenrohr eingepresst und die Rohrenden sind abgerundet, so dass Material problemlos von der Seite nachbefördert werden kann.
Guter Schutz gegen Schmutz und Wasser
Das Design der Endkappendichtung schützt das Lager, indem es eine hervorragende Beständigkeit gegen Staub und Spritzwasser bietet.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 20 KG |
Max. Fördergeschwindigkeit | 30 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DFlusselement | |
Ein-/zweireihiges Kettenrad | Verzinkter Stahl, schwarze Oxidation |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |
Diagramm einer zweireihigen Stahlkettenrad-Sammelrolle
Abmessungen der Serie R3221 mit Innengewindemontage
Rohr MMaterial | D × T | Welle | L | Sprocket |
Stahl, Edelstahl | 50×1,5 | Φ12/Φ15 | L=B+63 | 08B14T |
Stahl, Edelstahl | 60×2,0 | Φ12/Φ15 | L=B+63 | 08B14T |
Die zweireihige teleskopische Einzugswalze mit Stahlkettenrad für Stauförderer ist eine klassische mechanische Lösung für die technische Herausforderung der Zuführung mit variablem Abstand bei gleichzeitiger synchroner, stabiler Förderung. Durch sein robustes zweireihiges Kettenradantriebsdesign kombiniert es die traditionelle Tragfunktion einer Walze mit einem äußerst zuverlässigen Synchronantrieb. Dies gewährleistet auch bei dynamischen Teleskopierbedingungen einen stabilen, zentrierten Materialfluss zur nachgeschalteten Staulinie. Sein Kernwert liegt in der Bereitstellung der entscheidenden Garantie für Stärke, Synchronisierung und Flexibilität für die Front-End-Schnittstelle des gesamten Fördersystems.
