R3224
RONWIN
HS Code: 8431390000

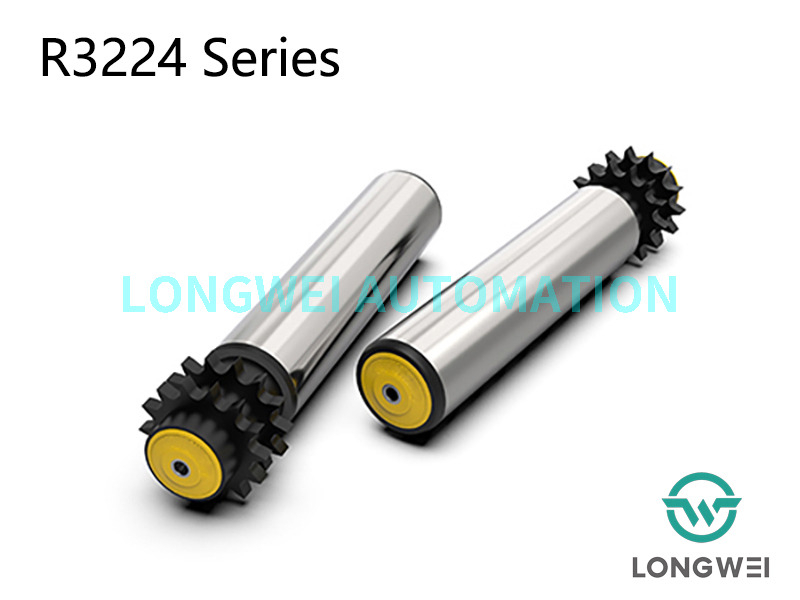

Zweireihige Kettenrad-Sammelwalze der Serie R3224 aus Polymer
Anwendungsbereich
Innenförder- und Handhabungssysteme für Sammeleinheiten wie Leichtkartonagen und Behälter. Auch für den Einsatz im Verpackungsbereich und zur Realisierung von Pufferstrecken geeignet.
Reibungsloser Betrieb und minimale Geräuschentwicklung
Durch die Verwendung eines Polyamid-Kettenrads als Antriebskopf, eines Präzisionskugellagers und eines Polymerlagergehäuses bietet die Walze die Vorteile eines ruhigen Laufs und einer minimalen Geräuschentwicklung.
Seitliches Laden
Lagergehäuse, Endkappe und Lager sind in der Standardausführung in das Rohr eingeschoben und die Rohrenden sind abgerundet, um den seitlichen Materialtransport zu erleichtern.
Zuverlässiger Schutz gegen Schmutz und Wasser
Die Konstruktion der Endkappendichtung schützt das Lager, indem sie eine hervorragende Beständigkeit gegen Spritzwasser und Staub bietet.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 25 KG |
Max. Fördergeschwindigkeit | 30 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DFlusselement | |
Ein-/zweireihiges Kettenrad | Polyamid, schwarz |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |
Diagramm von Zweireihige Kettenrad-Sammelwalze der Serie R3224 aus Polymer
Abmessungen der Serie R3224 mit Innengewindemontage
Rohr MMaterial | D × T | Welle | L | Sprocket |
Stahl, Edelstahl | 50×1,5 | Φ12/Φ15 | L=B+63 | 08B14T |
Stahl, Edelstahl | 60×2,0 | Φ12/Φ15 | L=B+63 | 08B14T |
