34
RONWIN
HS Code: 8431390000
3419, 3422, 3425, 3438, 3451

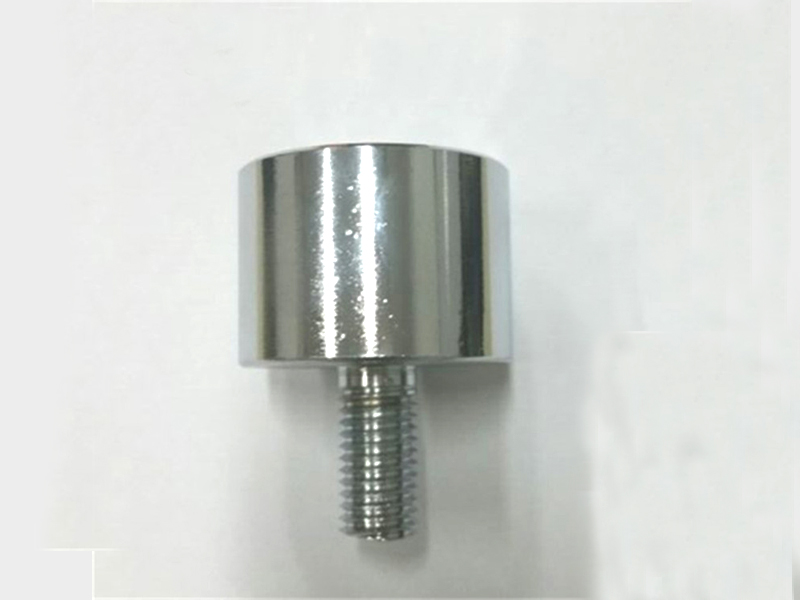

Eine Hochleistungs-Kugelrolle mit Bolzengewinde ist eine robuste Kugelrolle, die speziell dafür entwickelt wurde, extrem hohen Belastungen und rauen Betriebsbedingungen standzuhalten. Es integriert eine übergroße Kugel mit hoher Härte und ein robustes Gehäuse mit einem robusten Bolzengewinde. Sein zentrales Designziel besteht darin, eine omnidirektionale, reibungsarme Bewegung zu ermöglichen und gleichzeitig strukturelle Integrität und eine lange Lebensdauer unter hohem Druck, starken Stößen und Dauerbetrieb zu gewährleisten. Es dient im Wesentlichen als „kraftvolles Gelenk“ in industriellen Anwendungen zum Bewegen extrem schwerer Lasten.
Statische Tragfähigkeit: Die maximale sichere Last (in Tonnen oder kN), die es im stationären Zustand tragen kann.
Dynamische Tragfähigkeit: Die empfohlene Last (in Tonnen oder kN), der es beim Rollen standhalten kann.
Schraubengewindespezifikation: z. B. M20x2,5, M30x3,5, 1"-8UNF usw.
Kugeldurchmesser: Steht in direktem Zusammenhang mit der Tragfähigkeit und der Laufruhe.
Montagehöhe: Die Gesamthöhe nach der Installation, die sich auf das Design des Arbeitstisches auswirkt.
Material und Wärmebehandlung: Das Material und die Härte der Kugel und der Pfanne.
Betriebstemperaturbereich: Wird durch die verwendeten Fett- und Dichtungsmaterialien bestimmt.

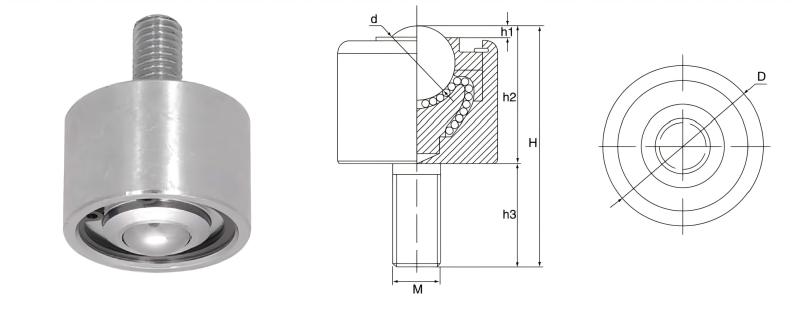

| Modell Nr. | Ladekapazität (kg) | Dimensions | Gewicht (g) | ||||||||
| Material | Schlagen Sie vor | Max. | d | D | h1 | h2 | H | h3 | M | ||
| 3419 | BS/CS | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | M12 | 250 |
| 3422 | BS/CS | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | M12 | 380 |
| 3425 | BS/CS | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | M16 | 700 |
| 3438 | BS/CS | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | M22 | 2100 |
| 3451 | BS/CS | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | M24 | 4400 |
Dieses Produkt besteht typischerweise aus den folgenden Schlüsselkomponenten:
Hochleistungsball:
Material: Typischerweise werden Materialien mit extrem hoher Belastbarkeit verwendet, z. B. kohlenstoffreicher Chromlagerstahl (GCr15), auf HRC 60 oder höher gehärteter Edelstahl (z. B. 440C) oder oberflächengehärteter legierter Stahl. Einige Versionen können einer Phosphatierung oder Verzinkung unterzogen werden, um die Rostbeständigkeit zu erhöhen.
Größe: Der Kugeldurchmesser ist groß und liegt üblicherweise zwischen 25 mm und 100 mm oder sogar noch größer, um eine größere Kontaktfläche und eine größere Tragfähigkeit zu bieten.
Hochleistungs-Kugelpfanne/Rennring:
Hergestellt aus gehärtetem Stahl oder hochfester Bronze, präzisionsgeschliffen, um mit der Kugel ein hochpräzises, reibungsarmes Paar zu bilden, das in der Lage ist, den enormen Druck gleichmäßig zu verteilen.
Verstärktes Gehäuse und Bolzengewinde:
Gehäuse: Hergestellt aus hochfestem Stahl durch Schmieden oder Präzisionsguss, mit einer dicken und robusten Struktur, um erheblichen radialen und axialen Belastungen standzuhalten.
Bolzengewinde: Dies ist die wichtigste Befestigungskomponente. Besteht typischerweise aus metrischen Grobgewinden (z. B. M12, M16, M20, M30) oder zölligen UNC-Gewinden. Der Gewindeabschnitt ist kurz und stabil, sodass er hohen Scherkräften und Biegemomenten standhält und sicher in Gewindelöcher im Gerätesockel eingeschraubt werden kann.
Dichtungs- und Schmiersystem:
Hochleistungsdichtungen: In der Regel mit mehreren Dichtungsringen (z. B. NBR- oder Polyurethan-Dichtungen) ausgestattet, um das Eindringen von Staub, Metallspänen und Feuchtigkeit wirksam zu verhindern und sich an raue Werkstattumgebungen anzupassen.
Schmiernippel: Standard-Schmiernippel (z. B. Zerk-Armaturen) sind im Lieferumfang enthalten, um das regelmäßige Nachfüllen von Hochtemperatur- oder Hochdruckfett zu erleichtern und so einen reibungslosen Betrieb und geringeren Verschleiß unter schweren Lasten zu gewährleisten.
Extrem hohe Tragfähigkeit: Speziell für Hochleistungsanwendungen entwickelt, mit statischen Tragfähigkeiten von mehreren Tonnen und hohen dynamischen Tragzahlen.
Außergewöhnliche Haltbarkeit und Schlagfestigkeit: Die robuste Konstruktion und die hochwertigen Materialien ermöglichen es, starken Stößen und Vibrationen standzuhalten und Verformungen oder Beschädigungen zu widerstehen.
Omnidirektionales flexibles Rollen: Hält reibungsarmes omnidirektionales Rollen auch unter hohem Druck aufrecht und ermöglicht so die mühelose Bewegung schwerer Werkstücke.
Einfache Installation und Wartung: Das Bolzengewindedesign ermöglicht eine sehr einfache Installation – schrauben Sie es einfach in ein vorgebohrtes Loch und ziehen Sie es fest. Standardmäßige Schmierschnittstellen erleichtern die Wartung.
Robuste Abdichtung: Das hervorragende Dichtungsdesign gewährleistet eine lange Lebensdauer und Zuverlässigkeit in rauen Umgebungen wie Staub und Feuchtigkeit.
Hohe Temperaturbeständigkeit: Viele Modelle verwenden Hochtemperaturfette und -materialien, wodurch sie für Hochtemperaturanwendungen wie Schweißplattformen geeignet sind.
Das Grundprinzip ist das gleiche wie bei Standard-Kugelrollen, jedoch für hohe Belastungen verstärkt:
Befestigung: Die gesamte Kugelrolle wird über das robuste Bolzengewinde an der Unterseite sicher auf Werkbänken, Schlitten oder Gerätefüßen montiert.
Lasttragend: Schwere Werkstücke (z. B. Stahlbarren, Formen, große Maschinenteile) drücken auf die Kugel. Das Gewicht wird durch die Kugel auf die wärmebehandelte Pfanne und das verstärkte Gehäuse übertragen.
Rollen: Wenn das Werkstück bewegt werden muss, wird eine seitliche Kraft ausgeübt. Die Kugel rollt in ihrer Kugelpfanne und wandelt die Gleitreibung zwischen Werkstück und Unterlage in Rollreibung um, sodass sehr schwere Gegenstände mit minimalem Kraftaufwand bewegt werden können.
Diese Komponente ist ein zentraler Bestandteil der Schwerindustrie und wird häufig verwendet in:
Formenwechsel und -anpassung: Wird bei großen Pressen und Spritzgussmaschinen verwendet, um Formen mit einem Gewicht von mehreren zehn Tonnen zu tragen und zu bewegen.
Stahlplatten- und Materialhandhabung: Erleichtert das Zuführen, Entladen und Positionieren von Stahlplatten auf Materiallagergestellen, Schermaschinen und Arbeitstischen von Laserschneidmaschinen.
Montage und Wartung schwerer Maschinen: Wird zum Bewegen großer Zahnräder, Lagergehäuse und anderer Komponenten verwendet und erleichtert die Ausrichtung und Installation.
Schweißpositionierer und Befestigungsplattformen: Stützen schwere Schweißkonstruktionen und ermöglichen deren einfache Drehung in die optimale Schweißposition.
Schiffbau und Schwerfahrzeugbau: Wird zum Bewegen großer Schiffsteile oder Fahrzeugrahmen verwendet.
Die Hochleistungs-Kugelrolle mit Bolzengewinde ist ein leistungsstarkes Werkzeug zur Lösung der Herausforderung, schwere Materialien zu bewegen. Durch seine verstärkte Struktur, die übergroße gehärtete Kugel und die praktische Bolzenmontagemethode wandelt es erhebliche Gleitreibung in kontrollierbare Rollreibung um. Dies reduziert die Arbeitsintensität beim Bewegen schwerer Gegenstände erheblich, verbessert die Arbeitseffizienz und die Gerätesicherheit und macht es zu einer unverzichtbaren Schlüsselkomponente für Arbeitseinsparung und Automatisierung in der Schwerindustrie.
