21--
RONWIN
HS Code: 8431390000
Eine Schwerlast-Kugelrolle mit Bolzen, auch Schwerlast-Kugelrolle oder Kugelrolle genannt, ist eine Spezialkomponente für den Materialtransport und die Lastunterstützung. Es besteht im Wesentlichen aus einer hochfesten und harten Metallkugel (normalerweise Stahl oder Edelstahl) und einem robusten Gehäuse (normalerweise mit einem Gewindebolzen versehen).
Sein zentrales Designkonzept besteht darin, schwere Lasten zu stützen und zu bewegen, indem eine Kugel verwendet wird, die sich in alle Richtungen frei drehen kann, Gleitreibung in Rollreibung umwandelt und dadurch den Bewegungswiderstand drastisch reduziert.
„Heavy-Duty“ ist sein Hauptmerkmal, das heißt, es ist speziell dafür ausgelegt, hohe Lasten zu tragen und rauen Betriebsbedingungen standzuhalten.
1. Kugel: Hergestellt aus kohlenstoffreichem Chromlagerstahl (z. B. GCr15) oder Edelstahl (z. B. 440C). Es wird einem Präzisionsschliff und einer Wärmebehandlung (Abschrecken) unterzogen, um eine extrem hohe Härte (über HRC 60), Verschleißfestigkeit und Schlagfestigkeit zu erreichen.
2. Gehäuse/Sockel: Typischerweise aus dem gleichen hochfesten Kohlenstoffstahl oder Edelstahl gefertigt. Im Inneren befindet sich ein sphärischer Lagersitz, der genau zur Kugel passt und eine gleichmäßige Drehung in alle Richtungen gewährleistet und gleichzeitig die Last effektiv trägt.
3. Gewindebolzen: Dies ist der Kern der Funktion „mit Bolzen“. Dabei handelt es sich in der Regel um einen stabilen Metallstab, der an einem Ende am Boden des Gehäuses befestigt ist und am anderen Ende ein Außengewinde (z. B. metrisches, zölliges oder trapezförmiges Gewinde) aufweist. Durch diese Konstruktion kann die Kugelübertragungseinheit einfach installiert und mit Muttern oder durch direktes Einschrauben in Gewindelöcher in der Ausrüstung befestigt werden.
4. Funktionsprinzip: Wenn eine Last auf die Kugel drückt, dreht sich die Kugel in ihrem Gehäuse in mehrere Richtungen. Der Kontakt zwischen der Last und der Oberseite der Kugel ist relativ statisch, während die Reibung zwischen der Unterseite der Kugel und der Auflagefläche (z. B. Plattform, Schiene) in die Rotation der Kugel selbst umgewandelt wird. Dadurch ist das Schieben der schweren Last sehr ermüdungsfrei.
1. Hohe Tragfähigkeit: Dies ist der herausragendste Vorteil. Die Tragfähigkeit einer einzelnen Hochleistungs-Kugelrolle kann zwischen mehreren hundert Kilogramm und mehreren Tonnen liegen und erfüllt damit die Handhabungsanforderungen großer Geräte und Formen.
2. Reduzierter Bewegungswiderstand:Wandelt Gleitreibung in Rollreibung um, reduziert den Bewegungswiderstand auf 1/10 bis 1/50 des Originals und spart so deutlich Arbeitskraft und Energie.
3. Flexible multidirektionale Bewegung: Die Kugel kann sich frei in jede horizontale Richtung (360°) drehen, sodass Lasten problemlos in geraden Linien und Kurven bewegt oder sogar auf der Stelle gedreht werden können, was eine starke Manövrierfähigkeit bietet.
4. Einfache Installation: Das Bolzendesign ermöglicht eine schnelle und sichere Installation an verschiedenen Geräten, Plattformen oder speziellen Vorrichtungen über eine Gewindeverbindung. Auch Wartung und Austausch sind sehr komfortabel.
5. Hohe Haltbarkeit: Dank hochwertiger Materialien und Wärmebehandlungsverfahren haben sie eine extrem lange Lebensdauer und sind widerstandsfähig gegen Verschleiß, Korrosion (insbesondere Edelstahlmodelle) und Stöße.
6. Schützt Lagerflächen: Indem sie das Schleifen und Kratzen reduzieren, verhindern sie effektiv Kratzer und Schäden an Böden oder Gerätetischen.
Hochleistungs-Kugelrollen mit Bolzen sind die „Kraftpakete“ und „wendigen Schwergewichte“ im Industriebereich, die häufig in den folgenden Szenarien zu finden sind.
Formenhandhabung und -positionierung: Neben Spritzgießmaschinen, Druckgussmaschinen und Stanzpressen zum schnellen Umrüsten, Ausrichten und Bewegen schwerer Formen.
Umzug großer Geräte: Installation, Wartung und Neupositionierung großer Maschinen und Produktionsanlagen in Fabriken.
Schwerer Werkstücktransport: Im Maschinenbau, in der Luft- und Raumfahrt sowie in der Automobilindustrie zum Bewegen großer Stahlplatten, Motorblöcke, Werkzeugmaschinenbasen usw.
Logistik und Lagerhaltung: Werden als bewegliche Rollen (häufig mit Bremssystemen) am Boden von Schwerlastregalen oder als tragende Komponenten für Schwerlasthubwagen verwendet.
Sonderfahrzeuge und Plattformen: Auf Bühnengeräten, Rettungsfahrzeugen und militärischen Geräten, als ausfahrbare Stützen und Rollen.
Schiffbau und Stahlbau: Wird zum Bewegen großer Schiffsteile und Baustahlkomponenten verwendet.
Bei der Auswahl müssen die folgenden Schlüsselparameter umfassend berücksichtigt werden.
1. Tragfähigkeit: Dies ist der Hauptfaktor. Berechnen Sie die maximale statische und dynamische Belastung, die jede Kugelrolleneinheit tragen muss, und berücksichtigen Sie einen Sicherheitsspielraum (normalerweise wird ein Sicherheitsfaktor von 1,5 bis 2 empfohlen).
2. Kugelmaterial und Oberflächenbehandlung:
Kohlenstoffstahl: Wirtschaftlich, hohe Härte, geeignet für allgemeine Industrieumgebungen.
Edelstahl: Korrosionsbeständig, geeignet für Lebensmittel-, Pharma-, Chemie- oder feuchte Umgebungen.
Zink-/Chrombeschichtung: Bietet zusätzlichen Rostschutz.
3. Kugeldurchmesser: Im Allgemeinen bietet ein größerer Kugeldurchmesser eine höhere Tragfähigkeit und eine gleichmäßigere Bewegung. Gängige Spezifikationen reichen von 8 mm bis über 60 mm.
4. Bolzenspezifikationen: Bestätigen Sie den Gewindetyp (z. B. metrisch, UNC/UNF), den Durchmesser, die Steigung und die Länge, um die Kompatibilität mit Ihren Montagelöchern sicherzustellen.
5. Betriebsumgebung: Berücksichtigen Sie das Vorhandensein von Staub, Schmutz oder Feuchtigkeit. In rauen Umgebungen können Modelle mit Schutzdichtungen erforderlich sein, um zu verhindern, dass Verunreinigungen in das Gehäuse eindringen und die Laufruhe und Lebensdauer beeinträchtigen.
6. Montageart: Neben dem herkömmlichen Gewindebolzen gibt es Varianten mit Flanschbefestigung oder Anschweißsockel. Wählen Sie basierend auf Ihrer spezifischen Montagestruktur.
Kugelrollen der Serie 21 werden nach strengen Vorgaben gefertigt. Mit Lastkugelgrößen im Durchmesser von 8 mm bis 60 mm und einer Tragfähigkeit von 8 kg bis 1600 kg bei Verwendung mit der Kugel nach oben oder nach unten bieten sie die beste Leistung, die derzeit bei Lastübertragungsanwendungen verfügbar ist. Die Gewinde sind integriert, da jede Einheit aus einem einzigen Stück Stahl CNC-gefräst ist. Hohe Belastbarkeit, eine Schmutzaustrittsöffnung, eine Lagerkugel aus Stahl oder Edelstahl, ein Gehäuse aus Stahl oder Edelstahl und Bolzenbefestigung.

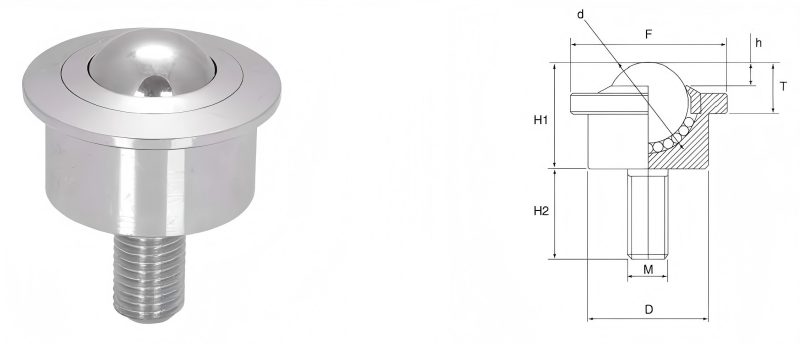

| Modell Nr. | Ladekapazität (kg) | Dimensions | Gewicht (kg) | |||||||||
| Material | Schlagen Sie vor | Max. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | BS/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | BS/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | BS/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | BS/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | BS/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125K | BS/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | BS/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | BS/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | BS/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | BS/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
Die Hochleistungs-Kugelrolle mit Bolzen ist eine scheinbar einfache, aber dennoch lebenswichtige Industriekomponente. Durch sein cleveres mechanisches Design löst es die weit verbreitete industrielle Herausforderung, schwere Lasten nur schwer zu bewegen, verbessert die Arbeitseffizienz, Sicherheit und Flexibilität erheblich und reduziert gleichzeitig die Arbeitsintensität und den Geräteverschleiß. Es spielt eine unverzichtbare Rolle in der modernen Schwerindustrie, im verarbeitenden Gewerbe und in der Logistik.
