RONWIN

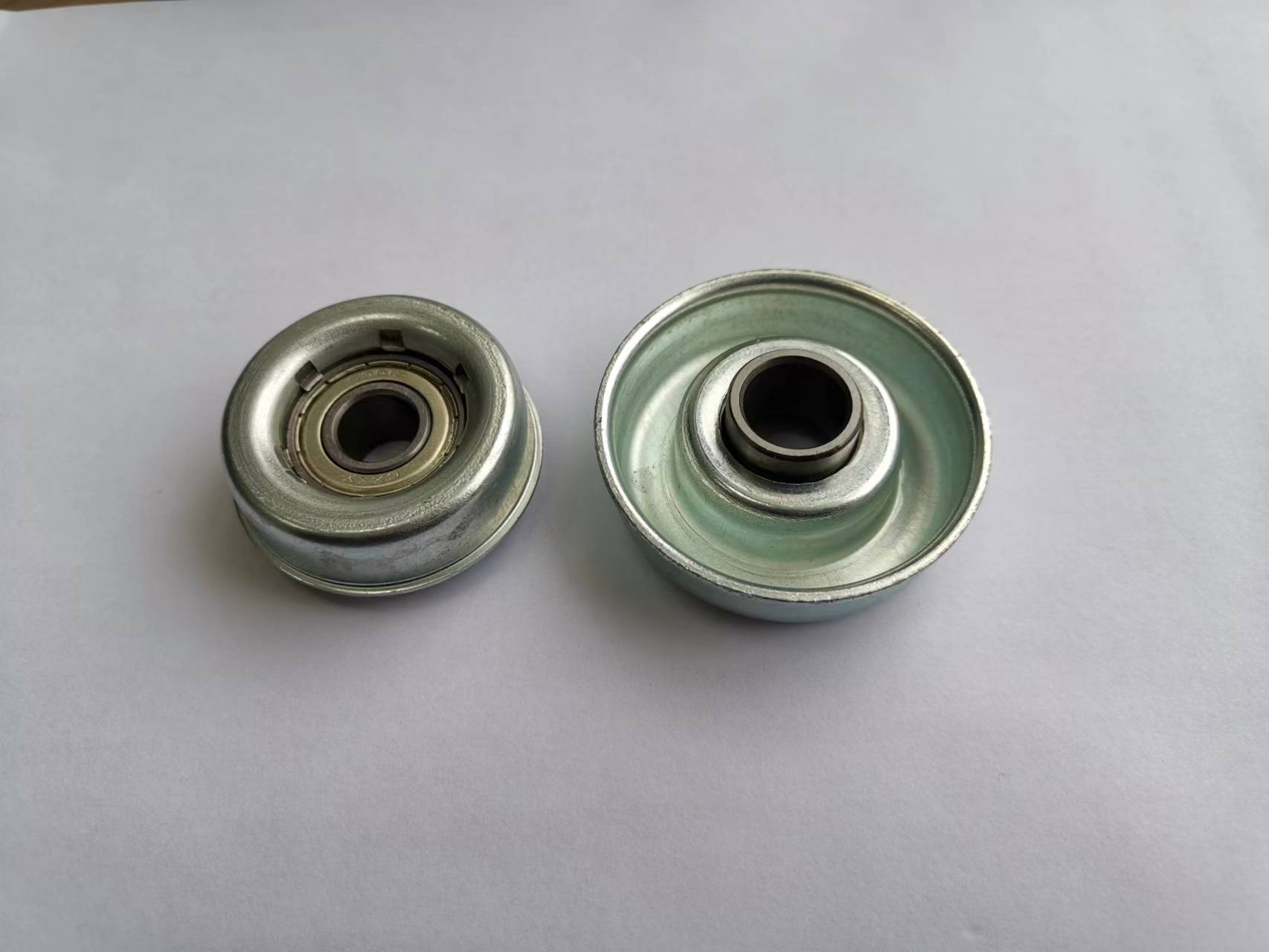

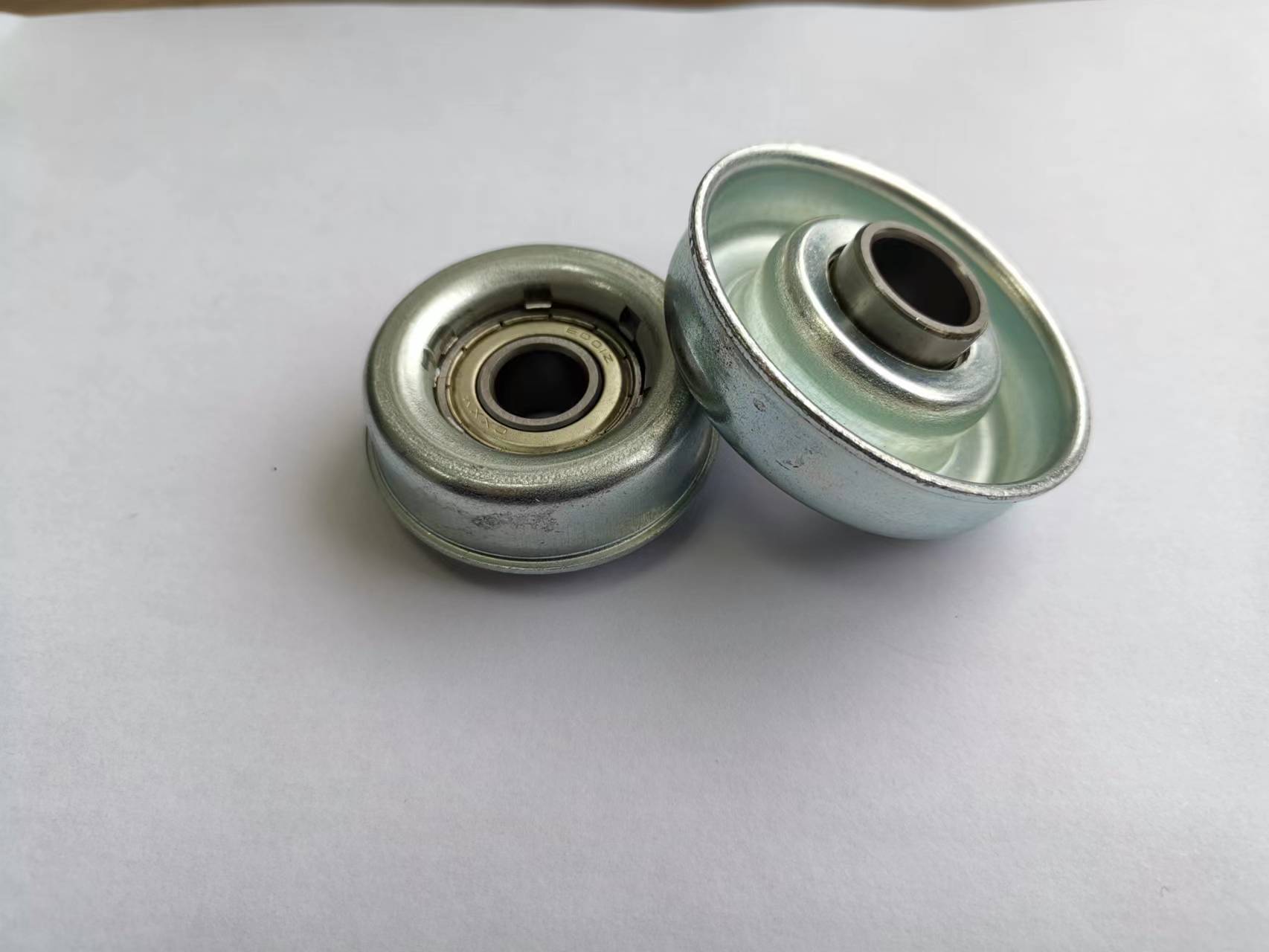

Stahlrollenlagerbaugruppe
Diese Art von Stahllagerbaugruppe ist für die Stahlwalze mit einem Durchmesser von 60 mm, 76 mm und 89 mm geeignet. Es ist fertig mit dem Lagermontage -Stempelhäuser, der Endkappe und dem Präzisionskugellager.
Die Rollrohrwanddicke und die übereinstimmende Welle sind als untergespezifische Spezifikationsdiagramm.
| Röhrchendurchmesser (mm) | Rohrwanddicke (mm) | Wellendurchmesser (mm) | Material |
| Φ60 | 1,2/1,5/2.0/3.0 | Φ12/φ15/φ20 | Kohlenstoffstahl, Edelstahl |
| Φ76 | 2,0/2,5/3.0/3,5 | Φ12/φ15/φ20 | Kohlenstoffstahl, Edelstahl |
| Φ89 | 2,5/3.0/3.5/4.0 | Φ15/φ20/φ25 | Kohlenstoffstahl, Edelstahl |

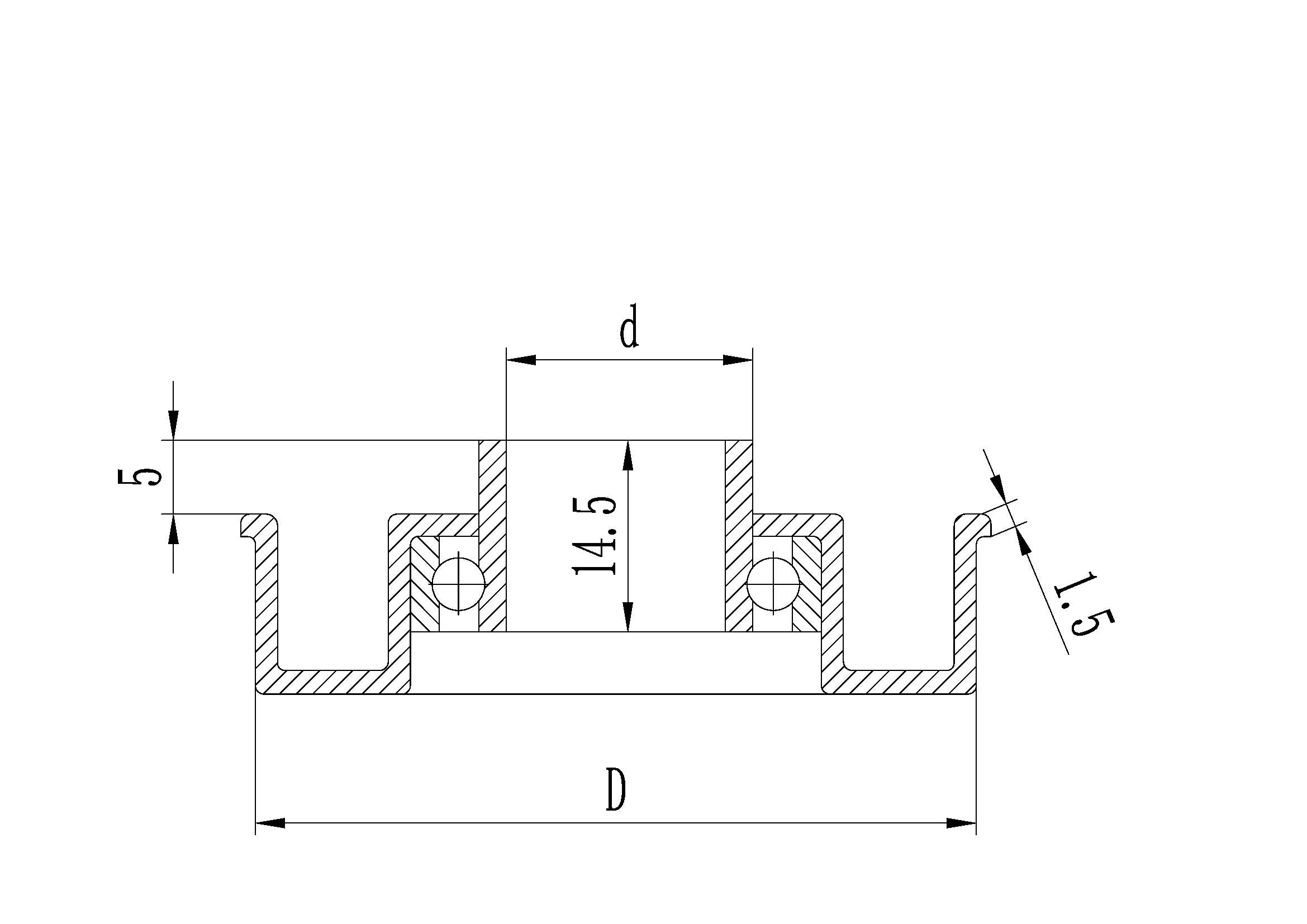

2d Zeichnung
Bilder

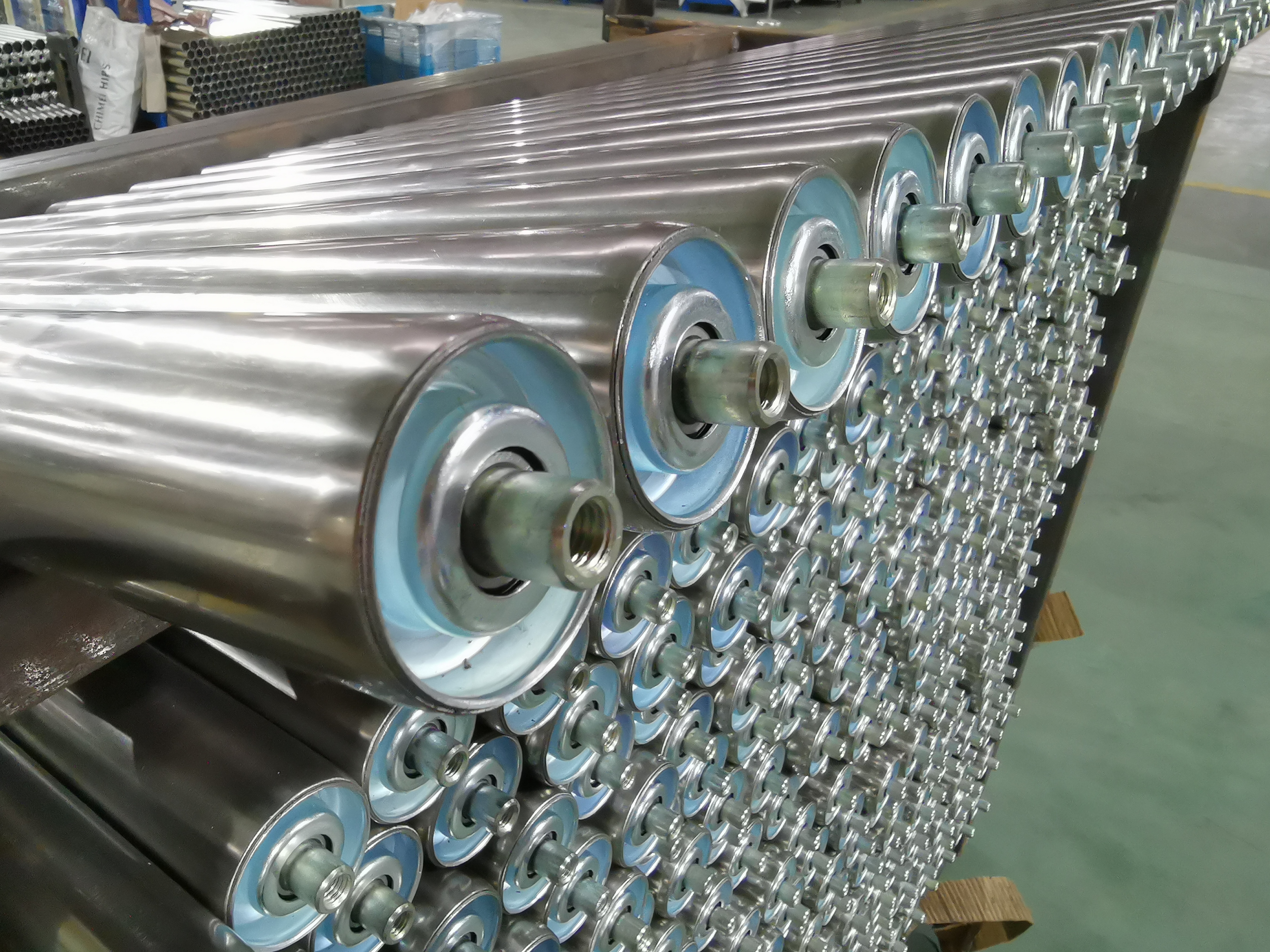

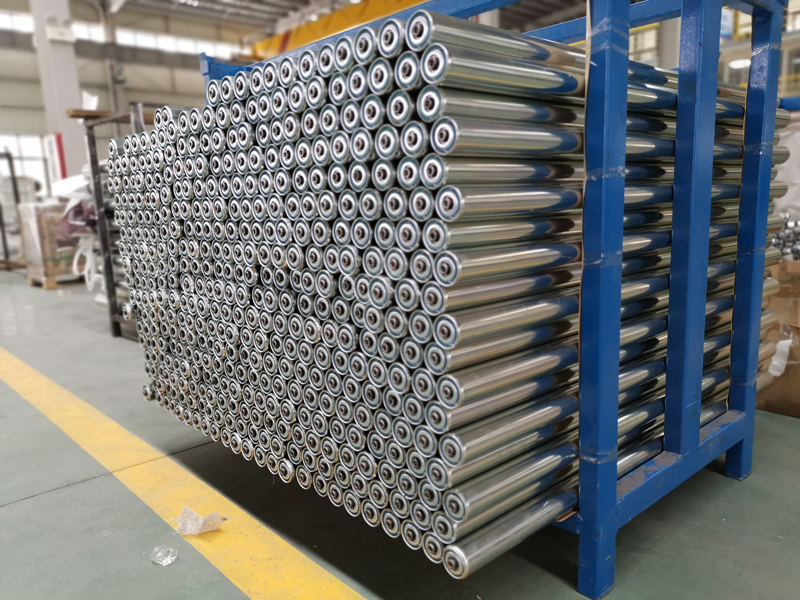

Anwendungen
