R1800
RONWIN
HS Code: 8431390000

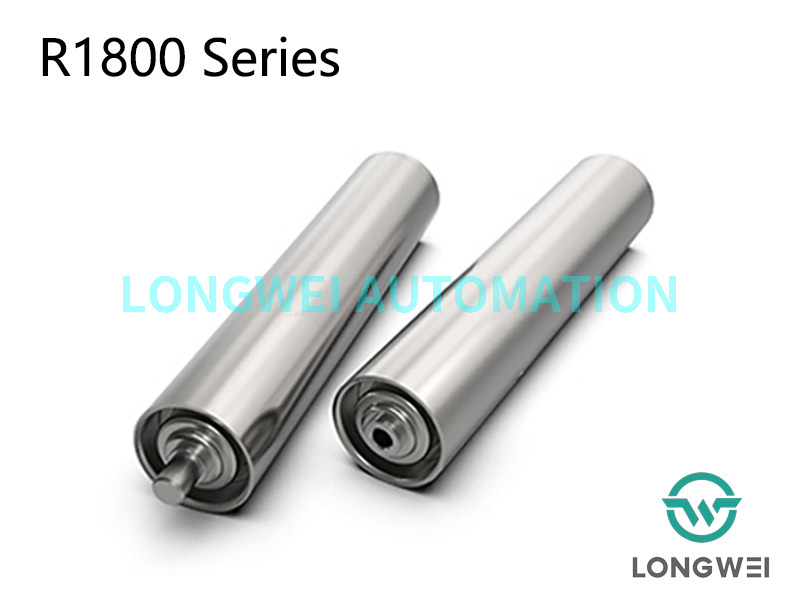

Der Hochleistungs-Schwerkraftroller der Serie R1800 ist eine effiziente und kostengünstige Materialtransportlösung für den Transport von Stückgütern. Es wird häufig zum Bewegen von Kartons, Behältern, Fässern, Reifen und palettierten Gütern eingesetzt und ist somit eine ideale Kernkomponente für Schwerkraft- oder Schubförderlinien. Diese Serie bietet eine Vielzahl von Rohr- und Wellendurchmessern, um unterschiedliche Belastungsanforderungen von leichten bis hin zu schweren Anwendungen vollständig zu erfüllen.
Ausgestattet mit Präzisionskugellagern, die sicher in stahlgeprägten Lagergehäusen abgedichtet sind und eine hochfeste Rollenlagerbaugruppe bilden.
Kompakte und robuste Bauweise mit deutlich höherer axialer Belastbarkeit als Kunststofflagereinheiten, wodurch eine lange Lebensdauer auch unter harten Bedingungen gewährleistet ist.
Die Stahllageranordnung ermöglicht einen extrem breiten Betriebstemperaturbereich (-30°C bis +80°C).
Kann in Umgebungen mit extremen Temperaturen wie Kühlhäusern und Ofenräumen zuverlässig funktionieren und einen stabilen Betrieb des Fördersystems gewährleisten.
Eine umfassende Auswahl an Rohr- und Wellendurchmessern in Kombination mit robusten Lagergehäusen aus Stahl sorgen für eine hervorragende Tragfähigkeit.
Hervorragend geeignet auch in anspruchsvollen, hochintensiven Industrieumgebungen wie der Palettenhandhabung.
Die Lagergehäuse sind in die Walzenrohre eingepresst und die Rohrenden sind abgerundet.
Durch dieses einzigartige Design können Waren problemlos von der Seite auf die Förderstrecke geladen werden, was die betriebliche Flexibilität und Effizienz erheblich erhöht.
Allgemeine technische Daten | |
Max. Belastbarkeit | 600 KG |
Max. Fördergeschwindigkeit | 50 m/min |
Temperaturbereich | −30 bis +80 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl, Aluminium |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Verzinkter Stahl, Edelstahl |
Lager | Präzisionskugellager |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |

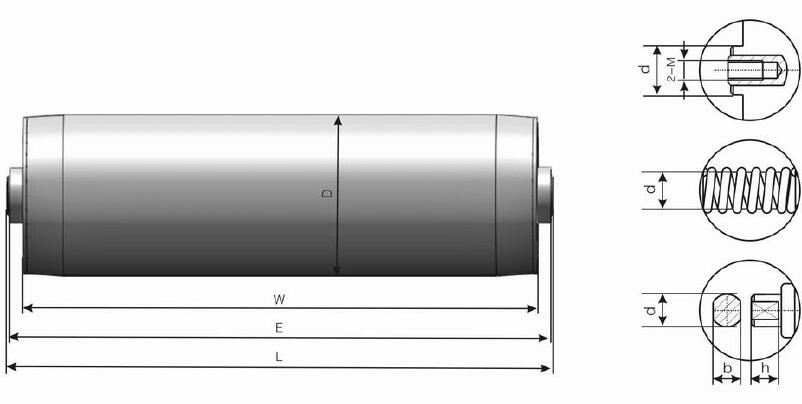

Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl, Aluminium | 25×1,0 | Φ12 | E=W+7 | L=B+31 |
Stahl, Edelstahl, Aluminium | 32×1,2 | Φ12 | E=W+9 | L=B+31 |
Stahl, Edelstahl, Aluminium | 38×1,2 | Φ12 | E=W+10 | L=B+32 |
Stahl, Edelstahl, Aluminium | 50×1,5 | Φ12 | E=W+10 | L=B+32 |
Stahl, Edelstahl, Aluminium | 60×2,0 | Φ12/Φ15 | E=W+10 | L=B+32 |
Stahl, Edelstahl, Aluminium | 76×3,0 | Φ20 | E=W+10 | L=B+40 |
Stahl | 80×3,0 | Φ20 | E=W+10 | L=B+40 |
Stahl | 89×3,0 | Φ20 | E=W+10 | L=B+40 |

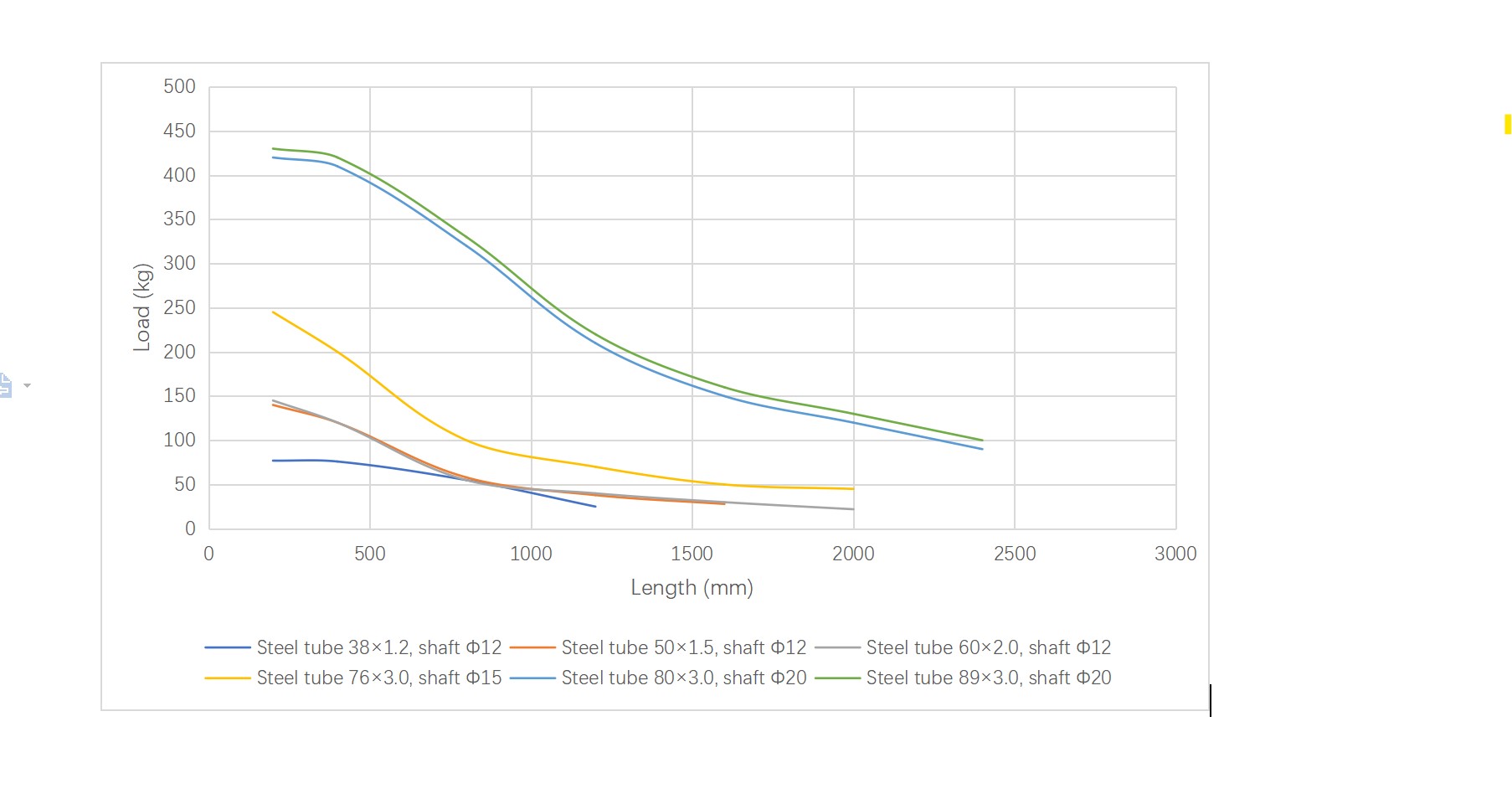

Das Tragfähigkeitsdiagramm zeigt die statische Belastbarkeit der Rolle bei gleichmäßiger Lastverteilung bezogen auf einen Temperaturbereich von −30 bis +80 °C.

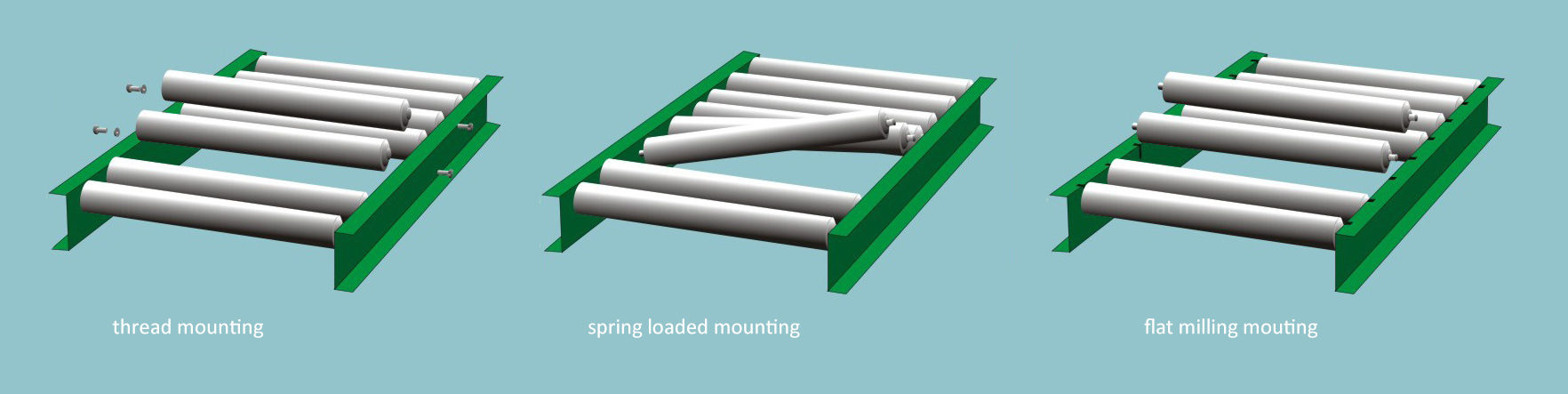

Gültig für folgende Wellenausführungen: gefederte Welle oder abgeflachte Welle.
Rohr MAterial | D × T | Welle | E | L |
Stahl, Edelstahl, Aluminium | 25×1,0 | Φ12 | E=W+7 | L=B+8 |
Stahl, Edelstahl, Aluminium | 32×1,2 | Φ12 | E=W+9 | L=B+10 |
Stahl, Edelstahl, Aluminium | 38×1,2 | Φ12 | E=W+10 | L=B+11 |
Stahl, Edelstahl, Aluminium | 50×1,5 | Φ12 | E=W+10 | L=B+11 |
Stahl, Edelstahl, Aluminium | 60×2,0 | Φ12/Φ15 | E=W+10 | L=B+11 |
Stahl, Edelstahl, Aluminium | 76×3,0 | Φ20 | E=W+10 | L=B+12 |
Stahl | 80×3,0 | Φ20 | E=W+10 | L=B+12 |
Stahl | 89×3,0 | Φ20 | E=W+10 | L=B+12 |

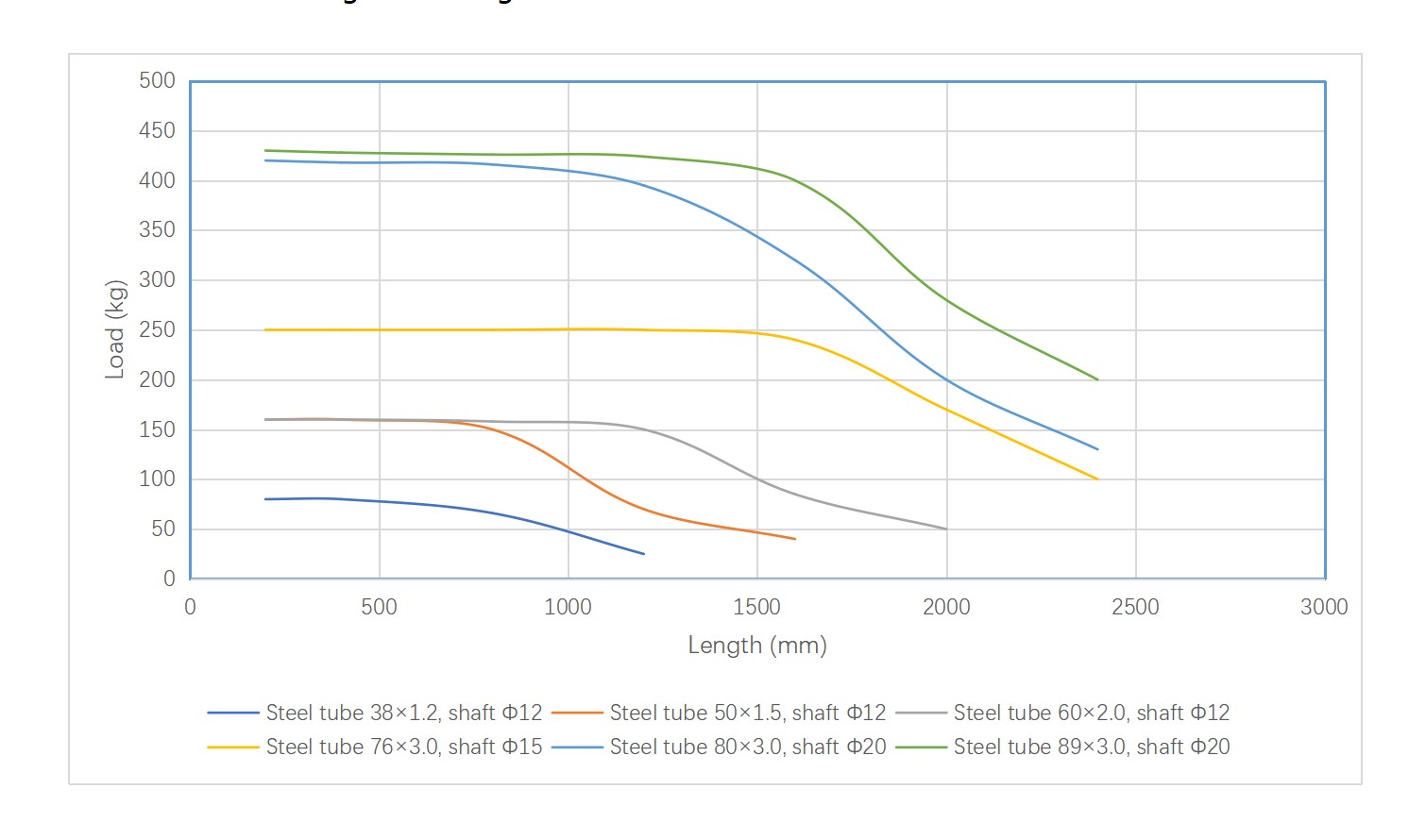

Das Tragfähigkeitsdiagramm zeigt die statische Belastbarkeit der Rolle bei gleichmäßiger Lastverteilung bezogen auf einen Temperaturbereich von −30 bis +80 °C.
Gültig für folgende Schaftausführungen: Innengewinde oder Außengewinde.
Sortier- und Förderlinien in Lagern und Distributionszentren
Prozessübergreifende Verbindungen in Verpackungs- und Montagelinien
Lagerung und Umschlag palettierter Waren
Geeignet für verschiedene Branchen, darunter Lebensmittel und Getränke, Pharmazie, Logistik und Fertigung.
Schwerkraftrolle R1800 aus verzinktem Stahl, die in Schwerkraftrollenbahnen zum Transport von Kartons, Fässern, Kisten und Behältern verwendet wird.

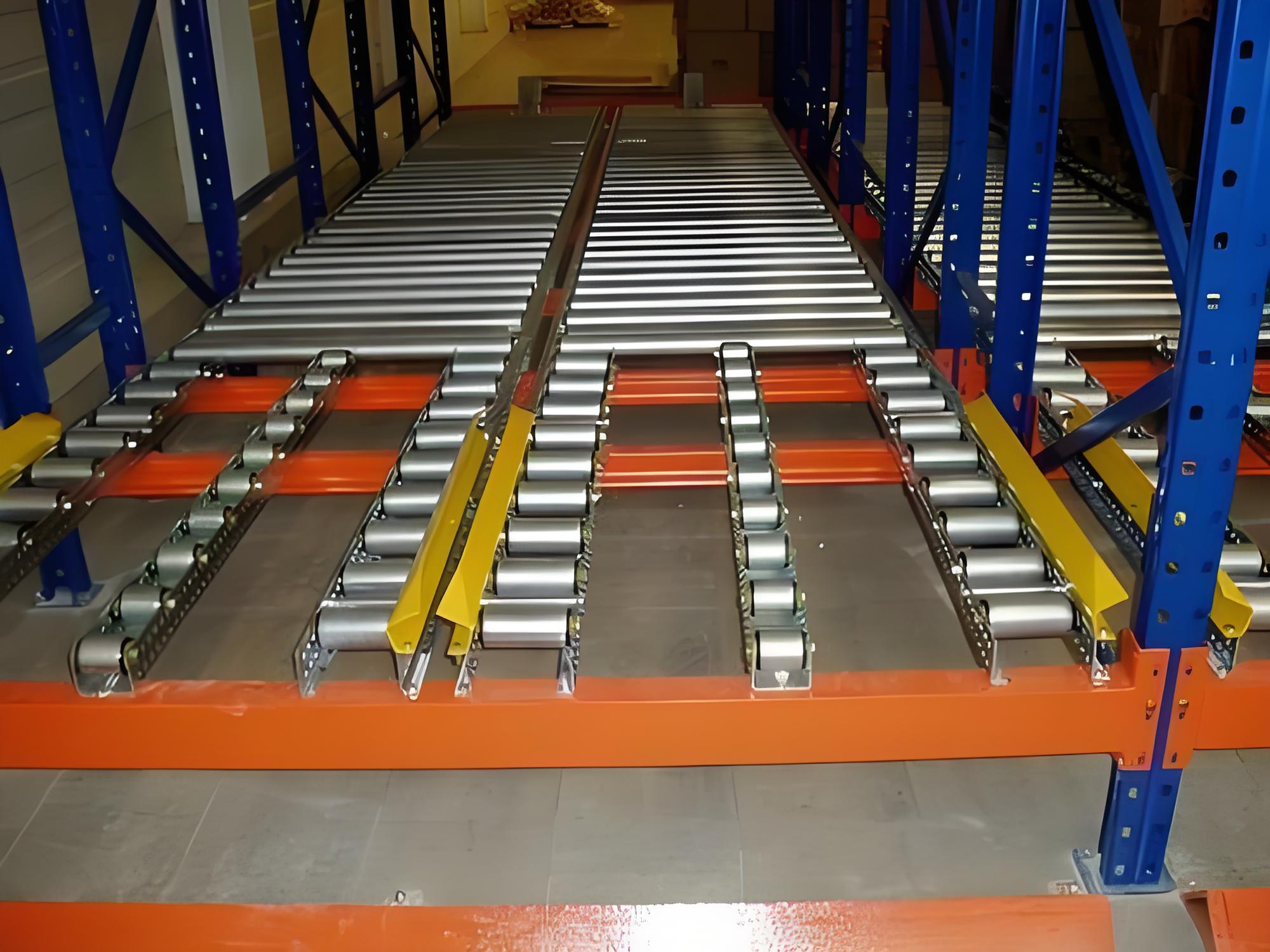

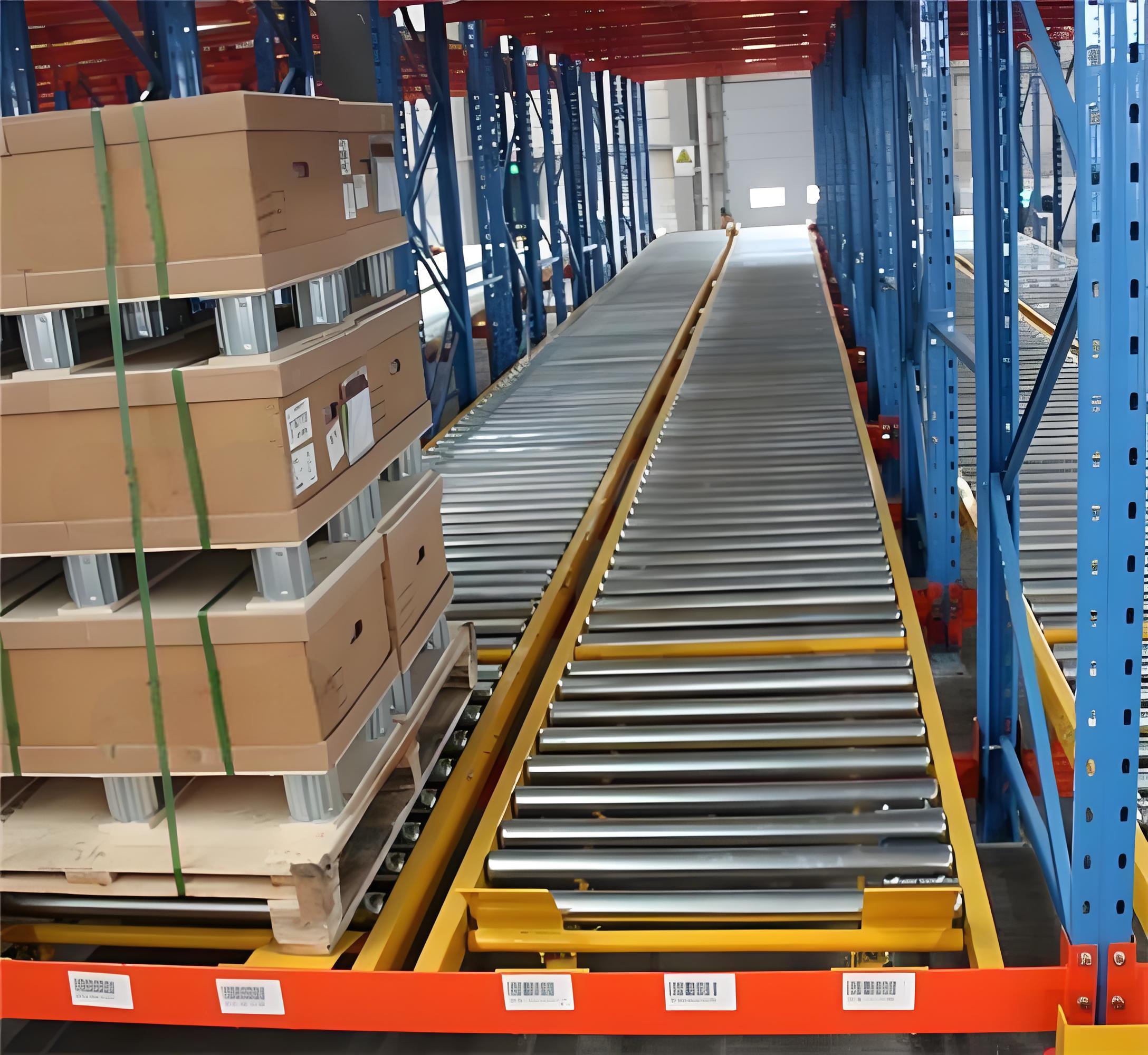

Schwerkraftrolle aus verzinktem Stahl R1800, Durchmesser 60 mm/63 mm, verwendet im Rollenfördermodul von Schwerkraftregal für den Palettentransport.
R1800-Schwerkraftrolle aus verzinktem Stahl mit einem Durchmesser von 60 mm/63 mm/76 mm, die im Rollenbahnmodul des Schwerkraftregals für den Transport von Paletten verwendet wird.
Die Hochleistungs-Schwerkraftwalze der Serie R1800 ist mit ihrer robusten Konstruktion, breiten Einsatzmöglichkeiten und hohen Kosteneffizienz die bevorzugte Wahl für den Bau effizienter und zuverlässiger Schwerkraftfördersysteme. Ganz gleich, ob anspruchsvolle tägliche Aufgaben oder anspruchsvolle Betriebsumgebungen bewältigt werden, es liefert eine konstante und langlebige Förderleistung.
