17
RONWIN
HS Code: 8431390000
1712, 1719, 1725
Eine auf Bolzen montierte Kugelübertragungseinheit ist eine multidirektionale Rollvorrichtung, die aus einer tragenden Hauptkugel und mehreren unteren Stützkugeln (oder einer Haltestruktur) besteht. Sein markantestes Merkmal ist ein zentraler Gewindebolzen, der es ermöglicht, ihn wie einen Bolzen direkt in ein Gewindeloch im Gerätesockel einzuschrauben und so eine schnelle und sichere Installation zu ermöglichen.
Merkmale: Universell einsetzbar, höhenverstellbar durch Gewinde, Bohrlochbefestigung, niedriges Profil, alternative Kugel- und Gewindegrößen.
| Ref.-Nr. | Material | Ladekapazität (kg) | Gewicht | |
| vorschlagen | max. | |||
| 1712 | CS/CS | 8 | 13 | 18 |
| PL/CS | 3 | 7 | 12 | |
| SS/SS | 5 | 9 | 18 | |
| PL/SS | 3 | 7 | 12 | |
| Ref.-Nr. | Material | Ladekapazität (kg) | Gewicht | |
| vorschlagen | max. | |||

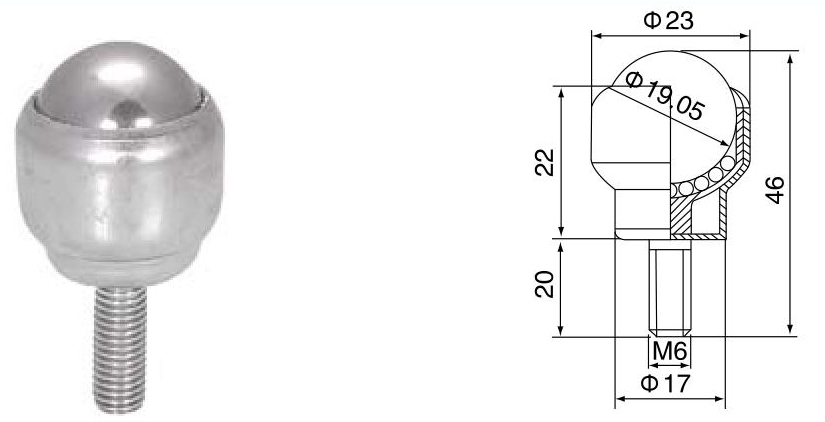

| 1719 | CS/CS | 15 | 20 | 50 |
| PL/CS | 7 | 10 | 30 | |
| SS/SS | 10 | 15 | 50 | |
| PL/SS | 7 | 10 | 30 | |
| Ref.-Nr. | Material | Ladekapazität (kg) | Gewicht | |
| vorschlagen | max. | |||

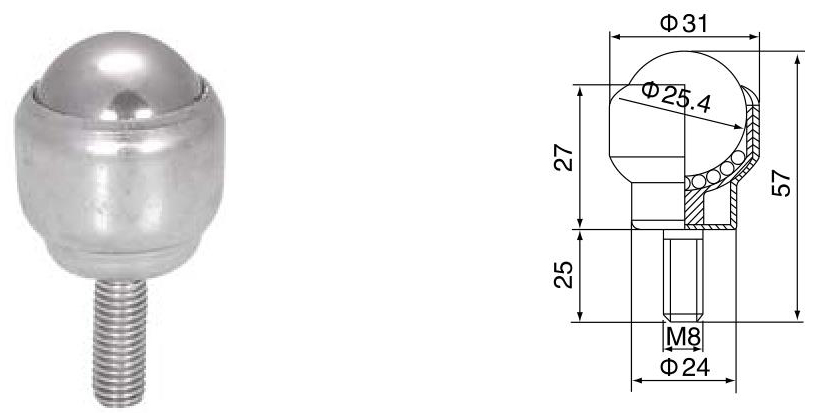

| 1725 | CS/CS | 30 | 40 | 120 |
| PL/CS | 15 | 20 | 60 | |
| SS/SS | 20 | 30 | 120 | |
| PL/SS | 15 | 20 | 60 | |
Hauptlasttragende Kugel: Die große obere Kugel (Stahl, Nylon oder Edelstahl), die die Last direkt berührt und für die Aufnahme des Gewichts und das Rollen in alle Richtungen verantwortlich ist.
Gehäuse/Sockel: Das Gehäuse, das die Hauptkugel beherbergt und über eine präzisionsgefertigte sphärische Innenlaufbahn verfügt.
Stützbälle: Ein Kreis kleinerer Kugeln, der sich unter der Hauptkugel befindet. Sie übertragen die Last von der Hauptkugel auf das Gehäuse und reduzieren die Rotationsreibung erheblich, was eine flexible und reibungslose Bewegung in alle Richtungen ermöglicht.
Zentraler Bolzen/Bolzen: Integriert oder fest am Gehäuse befestigt, dient als Montagestift für die gesamte Einheit.
Staubschutz/Dichtung: Einige Modelle verfügen über Dichtungen oder Abdeckungen, um zu verhindern, dass Staub und Schmutz eindringen und die Leistung beeinträchtigen.
Funktionsprinzip: Wenn sich eine Last über ihre Oberfläche bewegt, bewirkt die Reibung, dass sich die tragende Hauptkugel dreht. Unterstützt durch die darunter liegenden kleinen Kugeln kann sich die Hauptkugel problemlos in jede horizontale Richtung drehen, wodurch Gleitreibung in Rollreibung umgewandelt und die zum Bewegen der Last erforderliche Kraft erheblich reduziert wird.
Einfache Installation: Erfordert keine komplexen Vorrichtungen. Bohren Sie einfach ein Gewindeloch in die Montageplatte, schrauben Sie es fest und ziehen Sie es fest.
Kompakte Struktur: Platzsparend, besonders geeignet für Anwendungen mit begrenztem vertikalen Abstand.
Hohe Tragfähigkeit: Je nach Größe und Material kann eine einzelne Einheit Lasten von mehreren zehn Kilogramm bis zu mehreren Tonnen bewältigen.
Flexible omnidirektionale Bewegung: Sorgt für sanftes Rollen in allen Winkeln für eine einfache Neupositionierung des Werkstücks.
Einfache Wartung: Einige Modelle sind für eine längere Lebensdauer und Haltbarkeit schmierbar.
Auf Bolzen montierte Kugelrollen sind grundlegende Komponenten für „punktbasierte“ rollende Transportlösungen, die weit verbreitet sind in:
Fördersysteme: Als Hilfsdreh-, Positionier- oder Übergabestationen.
Werkzeugmaschinenbearbeitung: Zum einfachen Bewegen und Positionieren schwerer Werkstücke (z. B. Formen, Rahmen) auf Arbeitstischen.
Materialtransportsysteme: Installiert auf Paletten, Kufen und Wagenböden.
Lagerausrüstung: Für Drehtische, Sortierer und Entladebereiche für Schwerlastregale.
Verpackungs- und Druckmaschinen: Unterstützung und Transport von Papierrollen und Materialrollen.
Automobilbau: Transport von Karosserien und Komponenten an Montagelinien.
Heimwerker- und Spezialausrüstung: Wie rotierende Präsentationsständer, große Möbeltransporter usw.
Gewindespezifikation: Der kritischste Parameter. Beispiele: M10, M12, M16 (metrisch) oder 1/2"-13, 5/8"-11 (imperial). Muss mit dem Gewindeloch in der Montageplatte übereinstimmen.
Montagehöhe: Die Gesamthöhe von der Montagefläche bis zur Oberseite der Hauptkugel.
Kugeldurchmesser und Material:
Durchmesser: Gängige Größen: 12 mm, 19 mm, 25 mm. Im Allgemeinen bedeutet ein größerer Durchmesser eine höhere Tragfähigkeit.

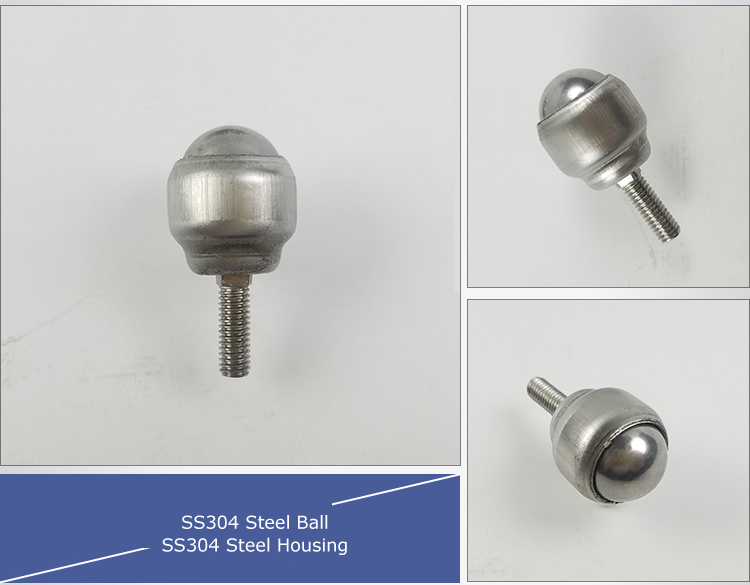

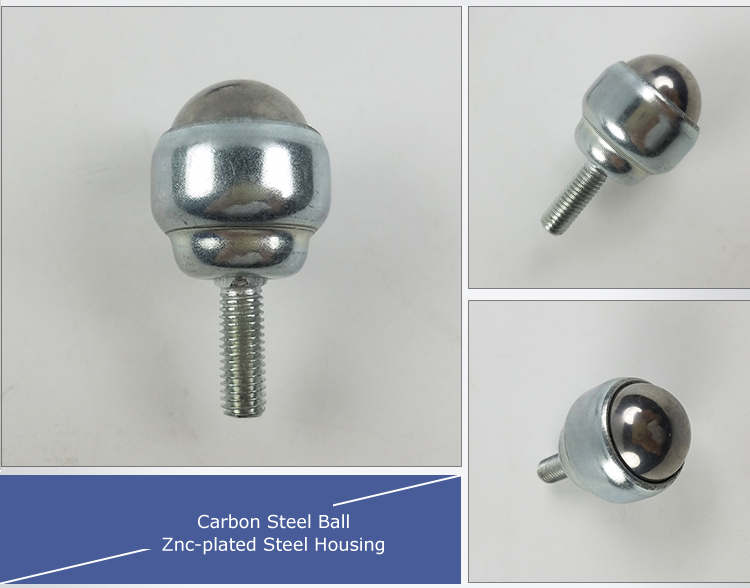

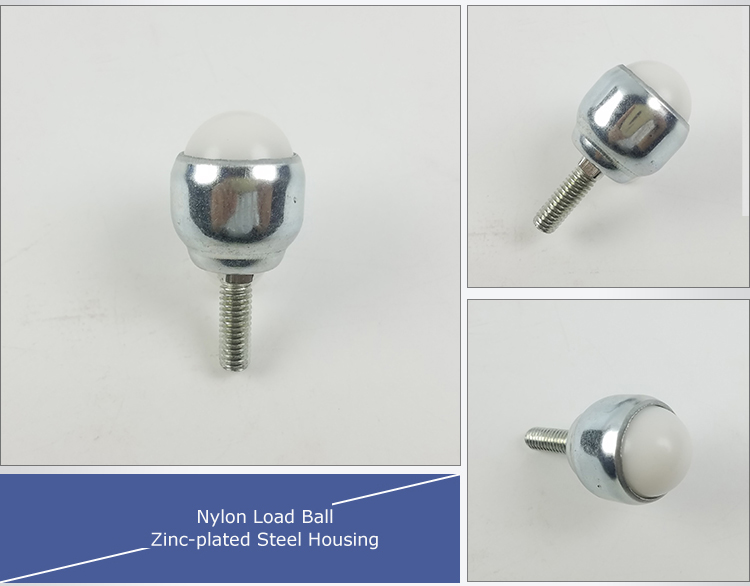

Material: verzinkter Kohlenstoffstahl (am häufigsten, wirtschaftlich), Edelstahl (korrosionsbeständig, für Lebensmittel-/medizinische Qualität), Nylon/POM (rostfrei, kratzfest, geräuscharm).
Dynamische/statische Tragzahl: Typischerweise in Kilogramm (kg) oder Newton (N). Statische Belastung ist das maximale Gewicht im Stillstand; Die dynamische Belastung ist die empfohlene Belastbarkeit während der Bewegung.
Betriebsumgebung: Berücksichtigen Sie die Notwendigkeit von Korrosionsbeständigkeit (wählen Sie Edelstahl), hoher Temperaturtoleranz, chemischer Beständigkeit usw.
Festigkeit der Montageplatte: Die Platte muss eine ausreichende Dicke und Festigkeit aufweisen. Gewindelöcher müssen senkrecht und in der richtigen Größe gebohrt werden.
Vorspannung/Anziehkraft: Verwenden Sie zum sicheren Anziehen geeignete Werkzeuge (z. B. Schraubenschlüssel). Vermeiden Sie jedoch ein zu starkes Anziehen, da dies zu einer Beschädigung des Gewindes führen kann.
Layoutdesign:
Gleichmäßige Lastverteilung: Mehrere Einheiten sollten gleichmäßig unter der Last verteilt sein, um das Gewicht zu verteilen.
Koplanarität wahren: Die Oberseiten aller Kugeltransferkugeln müssen auf derselben Ebene liegen, um eine stabile Lastbewegung zu gewährleisten.
Angemessener Abstand: Ein zu großer Abstand kann dazu führen, dass die Last durchhängt und sich verklemmt. Normalerweise sollte der Abstand weniger als die Hälfte der kleinsten Abmessung der Kontaktfläche der Last betragen.
Wartung: Reinigen Sie die Kugeloberfläche regelmäßig, prüfen Sie die reibungslose Rotation und fügen Sie bei Bedarf Schmierfett hinzu.
Alternative Materialien und Größen
im Vergleich zu flanschmontierten/eingelassenen Kugelrollen: Typen mit Bolzenmontage werden über Gewinde installiert, wodurch mehr vertikaler Platz gespart wird. Flanschmontierte Typen werden über Umfangsschrauben befestigt, besser für dünne Platten oder dort, wo das Gewindeschneiden unpraktisch ist, und bieten einen höheren Auszugswiderstand.
im Vergleich zu federbelasteten Kugelrollen: Typen mit Bolzenmontage haben eine feste Höhe; Federbelastete Typen können Stöße absorbieren und sich an unebene Ladeflächen anpassen.
Kugelrollen sind ein multidirektionales Materialhandhabungssystem. Kugelrollen sind in alle Richtungen beweglich und ermöglichen den einfachen Transport von leichten und schweren Lasten – wobei die Bewegungsrichtung blitzschnell geändert wird.
Es gibt viele mögliche Anwendungen, bei denen Lasten reibungslos, präzise und mit minimalem Kraftaufwand in jede Richtung bewegt werden müssen. Zu den typischen Anwendungen gehören Fracht- und Gepäckabfertigung, Montagelinien, als Rolle, Maschinenbeladung, Schiebetürsysteme, Maschinentische usw.
