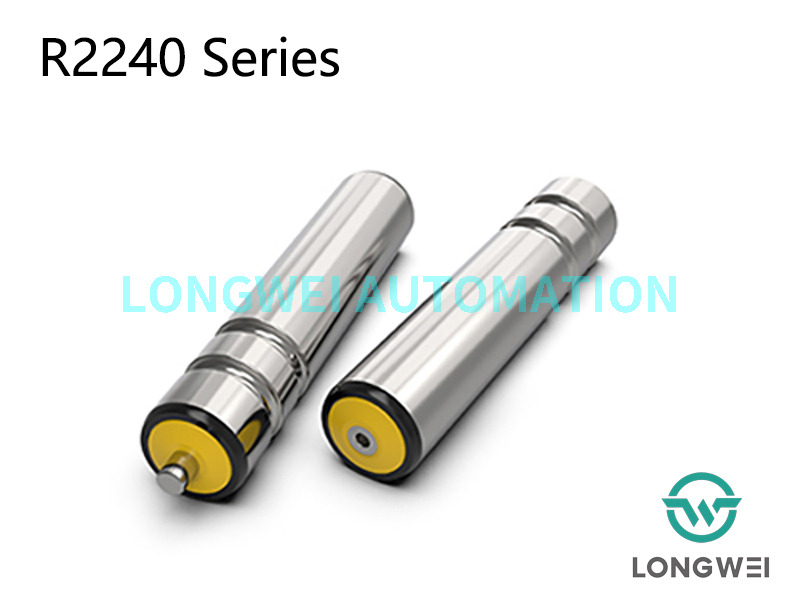

Doppelt gerillte Stahlförderrolle mit Rundriemenantrieb

Charakter und Vorteile der R2240-Förderrolle mit Doppelrillen-Rundriemenantrieb

Im Vergleich zu kettengetriebenen Rollen bieten riemengetriebene Förderrollen die Vorteile einer hohen Geschwindigkeit und eines geringen Geräuschpegels. Sie werden häufig bei der Lieferung in leichten oder mittleren Kartons eingesetzt.

Die Lagereinheit besteht aus einem Präzisionskugellager, einem Polymerlagergehäuse und einer Endkappe. Dabei geht es nicht nur um gutes Aussehen, sondern vor allem auch um Leichtgängigkeit, Laufruhe und Wasserdichtigkeit.

Die Endkappe der Walze ist in der Arbeitsumgebung gut gegen Staub und Spritzwasser geschützt.

Außer beim Standardtyp können Position und Anzahl der Rillen individuell angepasst werden.

Die mit einem O-Ring-Rundriemen angetriebene Rillenwalze eignet sich für Hochgeschwindigkeitstransporte. Die Fördergeschwindigkeit kann je nach Rollendurchmesser und -länge variieren, maximale Geschwindigkeit bis zu 120 m/min.

Arbeitstemperaturbereich -5℃ bis +40℃.

Merkmale des Getriebes mit Doppelrillenriemenantrieb.

-Flexibles Layout, einfache Installation und Wartung;

- Die Drehmomentabschwächung ist schnell, eine einzelne motorgetriebene Rolle kann normalerweise nur 7–8 passive Rollen effektiv antreiben, das Gewicht eines einzelnen Förderwerkstücks sollte 30 kg in einer Fördereinheit nicht überschreiten;

-Die Installation eines O-Ring-Rundriemens erfordert eine bestimmte Vorspannung. Bei verschiedenen O-Ring-Riemenherstellern ist die Vorspannung unterschiedlich.  (Für Einzelheiten wenden Sie sich bitte an die professionellen „O“-Riemenlieferanten), im Allgemeinen 5 % bis 8 % (d. h. 5 % bis 8 % der theoretischen Ringlänge des unteren Durchmessers).

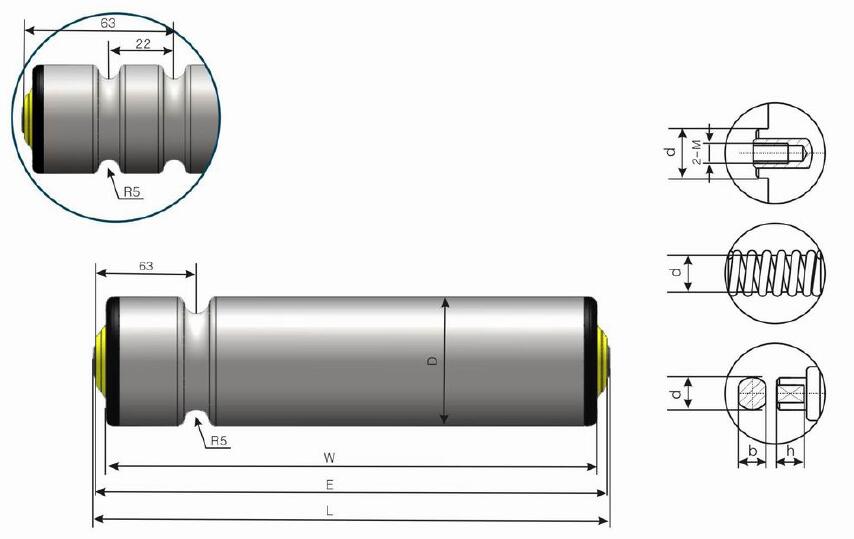

Diagramm der O-Riemen-Förderrolle DR240 mit doppelten Rillen

Abmessungen der Serie R2240 bei gefederter Montage

Abmessungen der Serie R2240 mit Innengewindemontage

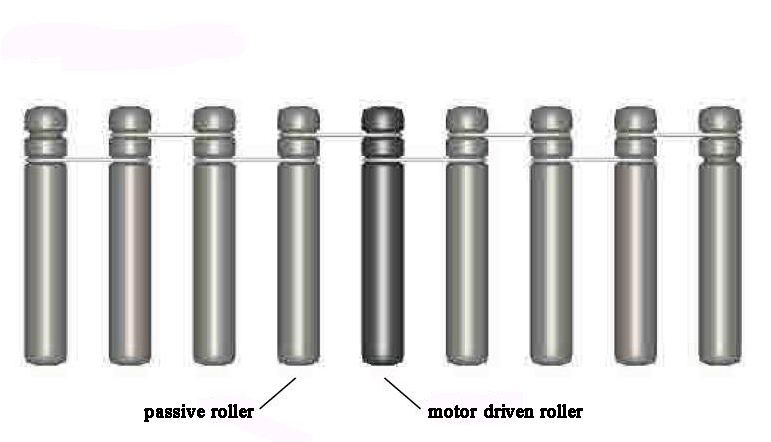

Doppelt gerillte, riemengetriebene Rollenanordnung
