R2230
RONWIN
HS Code: 8431390000
Bewerbung area

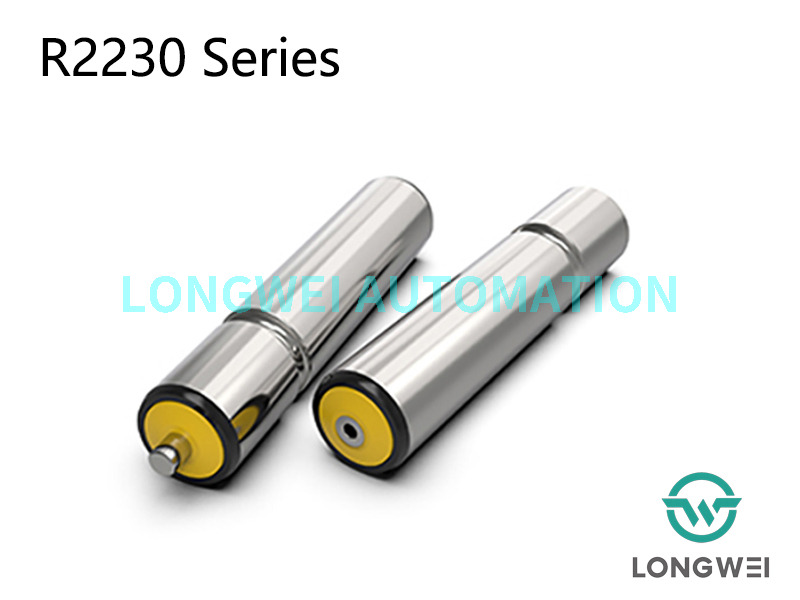

Die einfach gerillte Stahlförderrolle der Serie R2230 ist für intern angetriebene Fördersysteme vorgesehen. Die gerillten Rollen werden auf angetriebenen Förderbändern mit O-Ring-Rundriemen, hoher Fördergeschwindigkeit und geringem Geräuschpegel verwendet. Weit verbreitet in Förderbändern für leichte bis mittlere Lasten zum Transport von Kisten, Kartons, Behältern, Fässern oder Reifen.
Hohe Geschwindigkeit und geringe Geräuschentwicklung
O-Ring-Riemenantrieb, Präzisionskugellager und Polymerlagergehäuse, wodurch die Walze die Vorteile eines ruhigen Laufs, geringer Geräuschentwicklung und hoher Geschwindigkeit bietet.
Guter Schutz gegen Schmutz und Wasser
Die Endkappendichtung aus Kunststoff an beiden Enden der Walze schützt das Lager durch hervorragende Beständigkeit gegen Staub und Spritzwasser.
Laterale Belastung
Bei der Standardkonfiguration ist das Lagergehäuse mit Endkappe und Lager in das Rohr eingepresst und die Rohrenden sind abgerundet, so dass Materialien problemlos seitlich weiterbewegt werden können.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 180 KG |
Max. Fördergeschwindigkeit | 60 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |

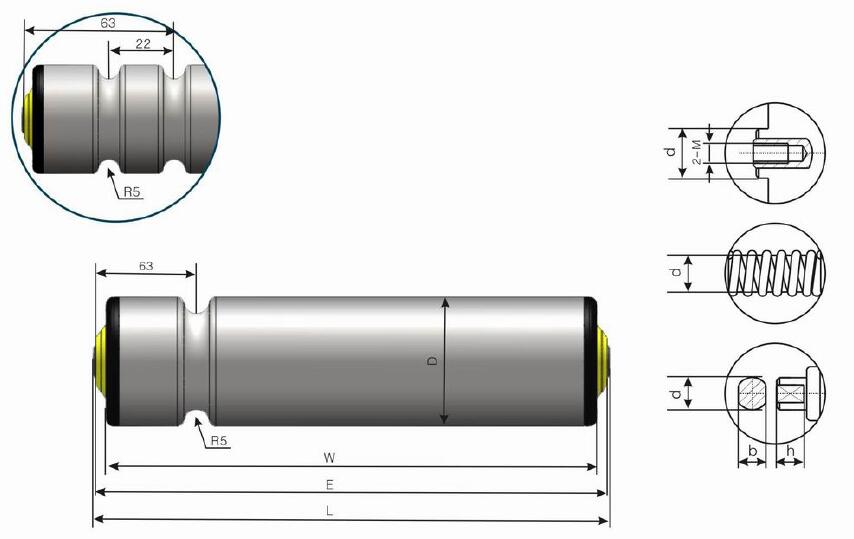

Diagramm der R2230-Einzelrillen-Förderrolle
Abmessungen der Serie R2230 bei gefederter Montage
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 38×1,2 | Φ12 | E=W+8 | L=B+30 |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+10 | L=B+32 |
Stahl, Edelstahl | 60×2,0 | Φ12/11 HEX | E=W+10 | L=B+32 |
Abmessungen der Serie R2230 mit Innengewindemontage
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 38×1,2 | Φ12 | E=W+8 | L=B+12 |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+10 | L=B+12 |
Stahl, Edelstahl | 60×2,0 | Φ12/11 HEX | E=W+10 | L=B+12 |
Anordnung der riemengetriebenen Einzelrille
Bewerbung area
Die einfach gerillte Stahlförderrolle der Serie R2230 ist für intern angetriebene Fördersysteme vorgesehen. Die gerillten Rollen werden auf angetriebenen Förderbändern mit O-Ring-Rundriemen, hoher Fördergeschwindigkeit und geringem Geräuschpegel verwendet. Weit verbreitet in Förderbändern für leichte bis mittlere Lasten zum Transport von Kisten, Kartons, Behältern, Fässern oder Reifen.
Hohe Geschwindigkeit und geringe Geräuschentwicklung
O-Ring-Riemenantrieb, Präzisionskugellager und Polymerlagergehäuse, wodurch die Walze die Vorteile eines ruhigen Laufs, geringer Geräuschentwicklung und hoher Geschwindigkeit bietet.
Guter Schutz gegen Schmutz und Wasser
Die Endkappendichtung aus Kunststoff an beiden Enden der Walze schützt das Lager durch hervorragende Beständigkeit gegen Staub und Spritzwasser.
Laterale Belastung
Bei der Standardkonfiguration ist das Lagergehäuse mit Endkappe und Lager in das Rohr eingepresst und die Rohrenden sind abgerundet, so dass Materialien problemlos seitlich weiterbewegt werden können.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 180 KG |
Max. Fördergeschwindigkeit | 60 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |
Diagramm der R2230-Einzelrillen-Förderrolle
Abmessungen der Serie R2230 bei gefederter Montage
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 38×1,2 | Φ12 | E=W+8 | L=B+30 |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+10 | L=B+32 |
Stahl, Edelstahl | 60×2,0 | Φ12/11 HEX | E=W+10 | L=B+32 |
Abmessungen der Serie R2230 mit Innengewindemontage
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 38×1,2 | Φ12 | E=W+8 | L=B+12 |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+10 | L=B+12 |
Stahl, Edelstahl | 60×2,0 | Φ12/11 HEX | E=W+10 | L=B+12 |
Anordnung der riemengetriebenen Einzelrille
