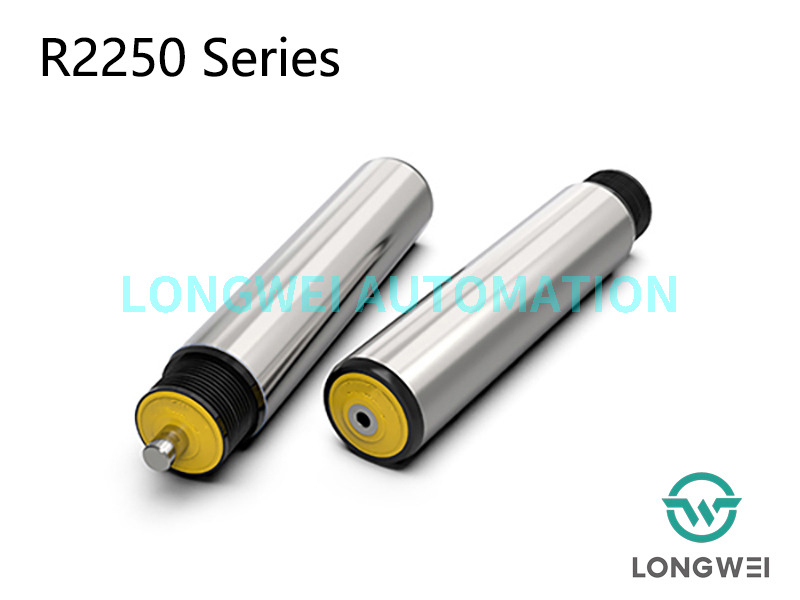

R2250
RONWIN
HS Code: 8431390000
Bewerbung area
Intern angetriebene Fördersysteme, die Poly-V-Riemenscheibe ist am Ende der Rolle befestigt und trennt den angetriebenen Bereich vom Förderbereich. Präzisionskugellager mit Polymerlagergehäuse sorgen für eine gleichmäßige, hohe Geschwindigkeit und geringe Geräuschentwicklung. Sie wird häufig in Förderbändern für leichte bis mittlere Lasten zum Transport von Kisten, Kartons, Behältern, Fässern oder Reifen eingesetzt und ist die beliebteste Art von Förderrollen beim Transport von kartonverpackten Gütern.
Hohe Tragfähigkeit
Die neun Rillen mit einer Teilung von 2,34 mm der Polyvee-Riemenscheibe ermöglichen die Verwendung von 2-Rippen-, 3-Rippen- oder 4-Rippen-Poly-V-Riemen. Im Vergleich zu einem Rundriemen ermöglicht die Verwendung eines 2-Rippen-Riemens die Übertragung von etwa dem doppelten Drehmoment.
Hohe Geschwindigkeit und geringe Geräuschentwicklung
Poly-V-Riemenantrieb, Präzisionskugellager und Polymerlagergehäuse sorgen dafür, dass die von der Poly-V-Riemenscheibe angetriebene Rolle die Vorteile eines ruhigen Laufs, geringer Geräuschentwicklung und einer hohen Geschwindigkeit von bis zu 120 m/min bietet.
Guter Schutz vor Schmutz und Wasser
Die Endkappendichtung aus Kunststoff schützt das Lager, indem sie eine hervorragende Beständigkeit gegen Staub und Spritzwasser bietet.
Laterale Belastung
Bei der Standardkonfiguration ist das Lagergehäuse mit Endkappe und Lager in das Rohr eingepresst und die Rohrenden sind abgerundet, so dass Materialien problemlos seitlich weiterbewegt werden können.
TTechnische Daten
Allgemeine technische Daten | |
Max. Belastbarkeit | 180 KG |
Max. Fördergeschwindigkeit | 120 m/min |
Temperaturbereich | −5 bis +40 °C |
Material | |
Rohr | Kohlenstoffstahl, Edelstahl |
Welle | Rostschutzölbeschichteter Stahl, verzinkter Stahl, Edelstahl |
Lagergehäuse | Polyamid, schwarz |
Endkappe | Polypropylen, gelb/grau |
Lager | Präzisionskugellager |
DFlusselement | |
Poly-V-Rad | Polyamid, schwarz |
DDesignversionen | |
Oberflächenbehandlung | Verzinkt, verchromt |
Schlauchhülsen | PP-Hülle, PU-Hülle |
Zurückbleibend | Gummi, PU |

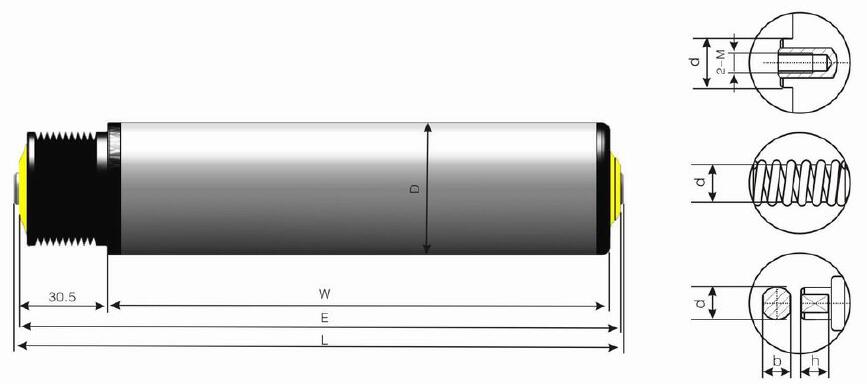

Diagramm der R2250 Poly-V-Rolle mit Radantrieb
Abmessungen der Polyvee-angetriebenen Förderrolle der Serie R2250 mit federbelasteter Montage
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+35,5 | L=B+57,5 |
Abmessungen der Poly-V-Riemenrolle der Serie R2250 mit Innengewinde
Rohr MMaterial | D × T | Welle | E | L |
Stahl, Edelstahl | 50×1,5 | Φ12/11 HEX | E=W+35,5 | L=B+36,5 |
PAuswahl des Olyvee-Gürtels
Die Auswahl des Polyvee-Riemens richtet sich nach der Rollenteilung, der Geschwindigkeit und dem Ladegewicht. Bitte beachten Sie die folgende Tabelle.
Rollenteilung (mm) | Art des Poly-V-Riemens | |
2-rippig | 3-Rippe | |
60~62 | 2PJ256 | 3PJ256 |
73~75 | 2PJ286 | 3PJ286 |
87~91 | 2PJ314 | 3PJ314 |
97~101 | 2PJ336 | 3PJ336 |
119~121 | 2PJ376 | 3PJ376 |
123~128 | 2PJ388 | 3PJ388 |
144~151 | 2PJ435 | 3PJ435 |
