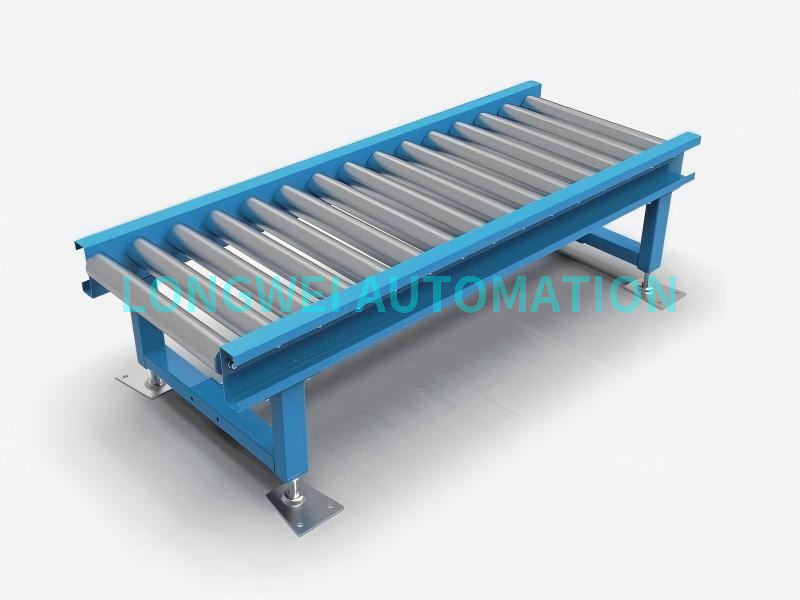

Gerader, nicht angetriebener Schwerkraftrollenförderer, modular

Nicht angetriebener Rollenförderer der Serie SR100

Definition: Was ist ein nicht angetriebener Rollenförderer?

Eine nicht angetriebene Rollenbahn, auch Schwerkraftrollenbahn genannt, ist ein einfaches, vielseitiges und kostengünstiges Materialtransportsystem. Sein Kernprinzip besteht darin, die Schwerkraft oder manuelle Kraft zum Bewegen von Gegenständen zu nutzen. Die Rollen sind nicht mit einem Motor verbunden; Stattdessen drehen sie sich frei um ihre Achsen. Auf dem Förderband abgelegte Gegenstände bewegen sich nach unten, wenn das Förderband leicht geneigt ist, oder werden über einen ebenen Abschnitt geschoben.

Anwendungen (Wo werden sie verwendet?)

Nicht angetriebene Rollenförderer sind in Branchen allgegenwärtig, in denen Güter effizient über kurze bis mittlere Distanzen bewegt werden müssen. Ihre Anwendungen umfassen.

1. Be- und Entladen: Die häufigste Anwendung findet an LKW-Laderampen statt. Goods can be easily unloaded from a truck and guided down a decline conveyor to a sorting area, or loaded by pushing them up into the truck.




2. Montagelinien: Werden in der Fertigung verwendet, um Teile oder Produkte zwischen Arbeitsstationen zu bewegen. Bediener können den Artikel zur Montage an Ort und Stelle drehen, ohne auf ein angetriebenes Band angewiesen zu sein.




3. Akkumulation und Bereitstellung: Ideal für die vorübergehende Aufbewahrung von Produkten vor dem nächsten Schritt im Prozess (z. B. vor dem Verpacken, der Inspektion oder dem Versand). Da kein Druck durch ein sich bewegendes Band entsteht, können die Gegenstände ohne Gegendruck ruhen.




4. Sortierung und Kommissionierung: In Lagerhallen werden Schwerkraftförderer in Kommissioniermodulen eingesetzt. Kommissionierer können am Förderband entlang gehen, Artikel aus den Regalen holen und sie auf den Rollen ablegen, damit sie zur Packstation gleiten.




5. Verpackungs- und Bereitstellungsbereiche: Wird auf Packbänken verwendet, wo Arbeiter verpackte Kartons mühelos von ihrem Arbeitsplatz wegbewegen müssen.




6. Angetriebene Förderstrecken verbinden: Sie fungieren als kostengünstige Überbrückungsstrecken zwischen zwei angetriebenen Förderanlagen (z. B. zwischen einem Bandförderer und einem Rollenförderer).




Hauptmerkmale und Eigenschaften

Aufgrund ihrer Eigenschaften sind nicht angetriebene Rollenbahnen für die oben genannten Anwendungen geeignet.

Vorteile (positive Eigenschaften)

• Kostengünstig: Im Vergleich zu angetriebenen Fördersystemen sind die Anschaffungskosten sehr gering. Es müssen keine Motoren, Antriebe oder elektrischen Komponenten gekauft oder installiert werden.

• Geringer Wartungsaufwand: Da es keine Motoren, Antriebe oder komplexe Steuerungen gibt, kann kaum etwas kaputt gehen. Bei der Wartung geht es in der Regel nur darum, sicherzustellen, dass sich die Rollen frei drehen, und gelegentlich die Lager zu schmieren.

• Einfach zu installieren und flexibel: Sie sind modular aufgebaut und können ohne spezielle technische Kenntnisse einfach eingerichtet, neu konfiguriert oder verschoben werden. Sie können in gerade Abschnitte, Kurven und Stichleitungen eingebaut werden.

• Energieeffizient: Sie verbrauchen keinen Strom, was sie zu einer umweltfreundlichen Option mit niedrigen Betriebskosten macht.

• Leiser Betrieb: Das einzige Geräusch ist das Rollen der Gegenstände und der Rollen, was sie ideal für Arbeitsumgebungen macht, in denen Lärm ein Problem darstellt.

• Vielseitige Lasthandhabung: Kann eine Vielzahl von Artikelgrößen, -gewichten und -materialien handhaben, vorausgesetzt, die Artikel haben einen starren, flachen Boden. Sie eignen sich hervorragend für Kartons, Behälter, Fässer und Paletten.




Einschränkungen (Überlegungen)

• Erfordert ein Gefälle oder manuelle Kraft: Um sich ohne manuelles Schieben zu bewegen, muss das Förderband auf ein Gefälle eingestellt werden (normalerweise 1,5 % bis 3 %, abhängig vom Gewicht der Last). Auf einer ebenen Fläche müssen Gegenstände geschoben werden.

• Eingeschränkte Kontrolle: Es besteht keine Möglichkeit, die Geschwindigkeit zu steuern oder das Förderband automatisch zu starten oder zu stoppen. Die Gegenstände rollen weiter, bis sie auf Widerstand stoßen (ein anderer Gegenstand, ein Stopp oder das Ende der Reihe).

• Nicht für zerbrechliche oder instabile Lasten: Die Bewegung basiert auf der Schwerkraft, die dazu führen kann, dass Gegenstände an Geschwindigkeit gewinnen und kollidieren, wenn sie nicht richtig kontrolliert wird. Artikel mit unebenem oder weichem Boden sind nicht geeignet.

• Beschränkt auf geradlinige oder einfach gekrümmte Bahnen: Kurven sind zwar verfügbar, komplexe Streckenführung und vertikales Heben sind jedoch ohne ein angetriebenes System nicht möglich.




Übersichtstabelle: Funktionen auf einen Blick

Zusammenfassend lässt sich sagen, dass die nicht angetriebene Rollenbahn das Arbeitstier für den einfachen Materialtransport ist. Sein Einsatzschwerpunkt liegt überall dort, wo eine kostengünstige, zuverlässige und wartungsarme Bewegung robuster Gegenstände erforderlich ist, bei denen keine vollständige Automatisierung erforderlich ist.

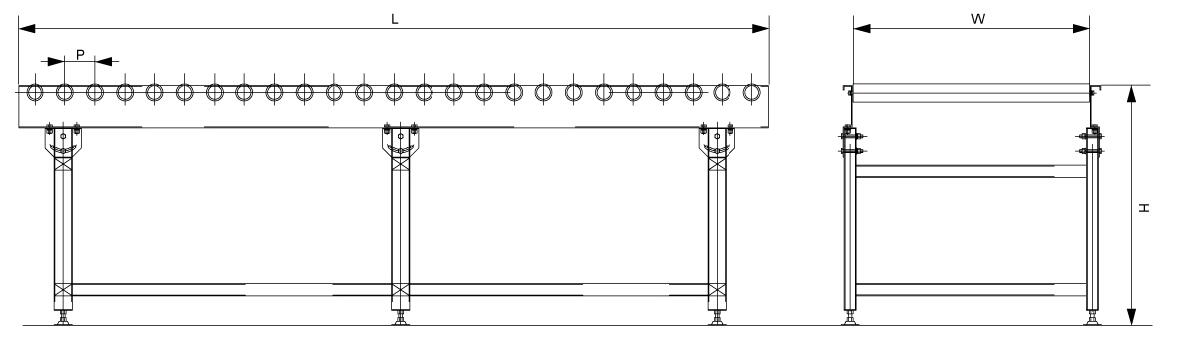

Modell-Nr. -Innenbreite der Zahnstange (B) - Höhe der Zahnstange (H) - Länge der Zahnstange (L) - Rollendurchmesser (D) - Rollenteilung (P)

Bestell-Nr. Beispiel (Einheit mm): SR100-500-600-1000-50-75

Einige Produktbilder oder Anwendungen

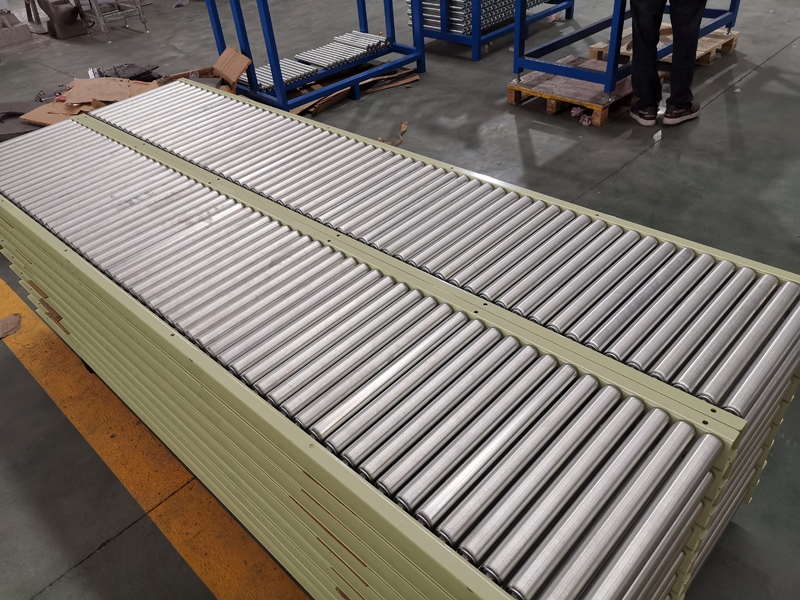

Schwerkraftrollenbahnmodul für Kartondurchlaufregalanlage

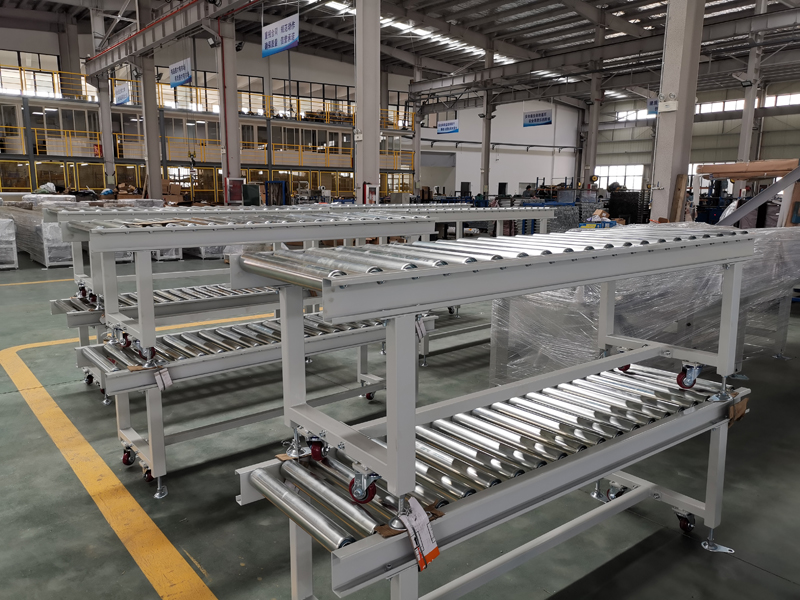

Schwerkraftrollenbahn mit Lenkrolle für den Transport von kartonverpacktem Material

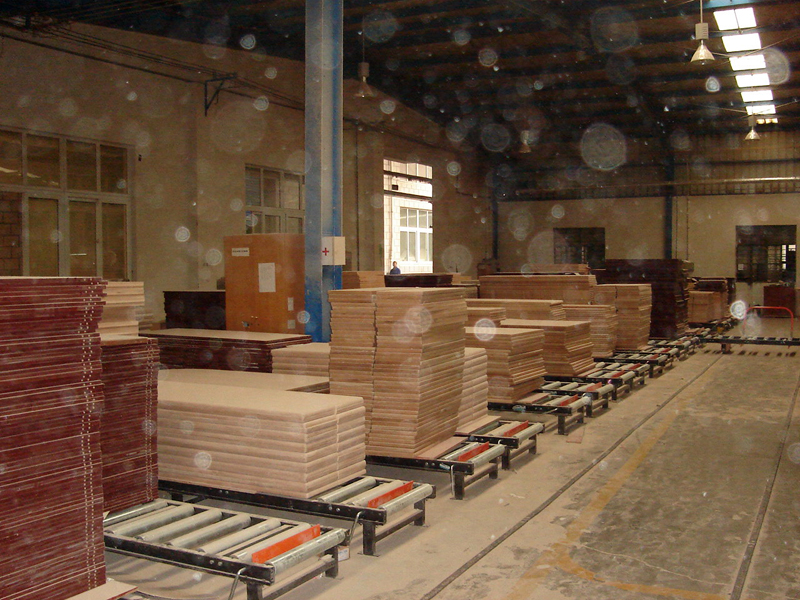

Schwerkraftrollenbahn mit Endanschlag für Möbelfabrik

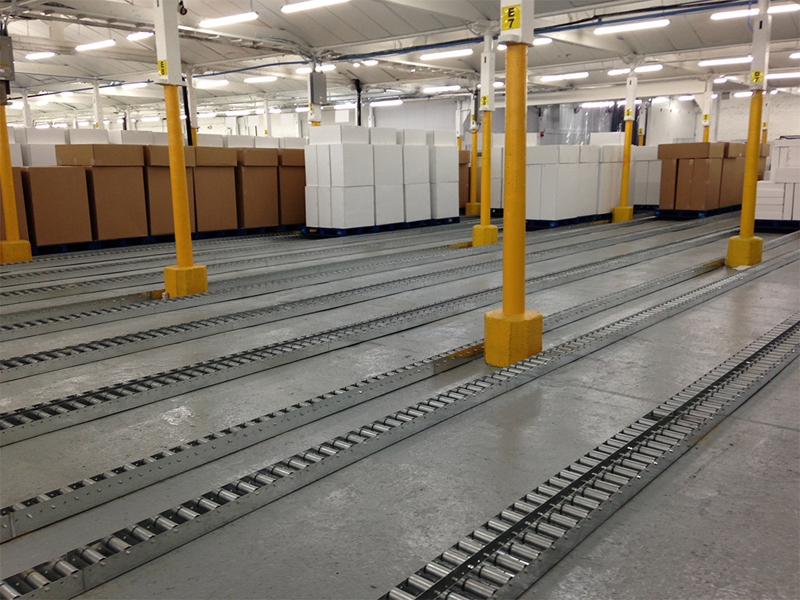

Schwerkraftrollenschienen für die lagerinterne Logistik

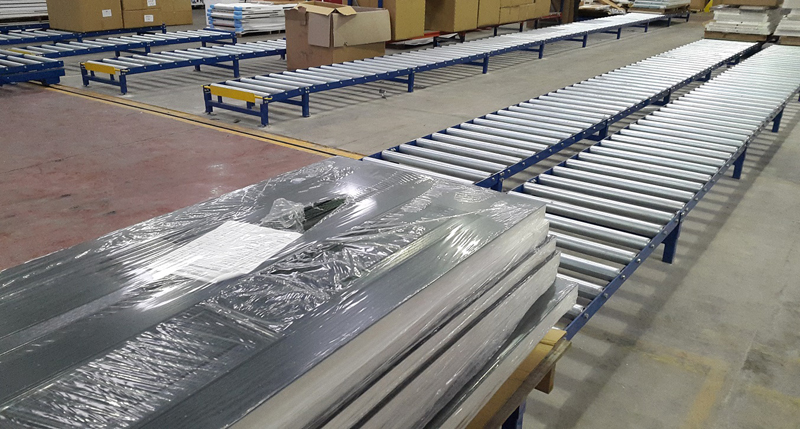

Schwerkraftrollenbahn mit Endanschlag für Türenfertigungsfabrik

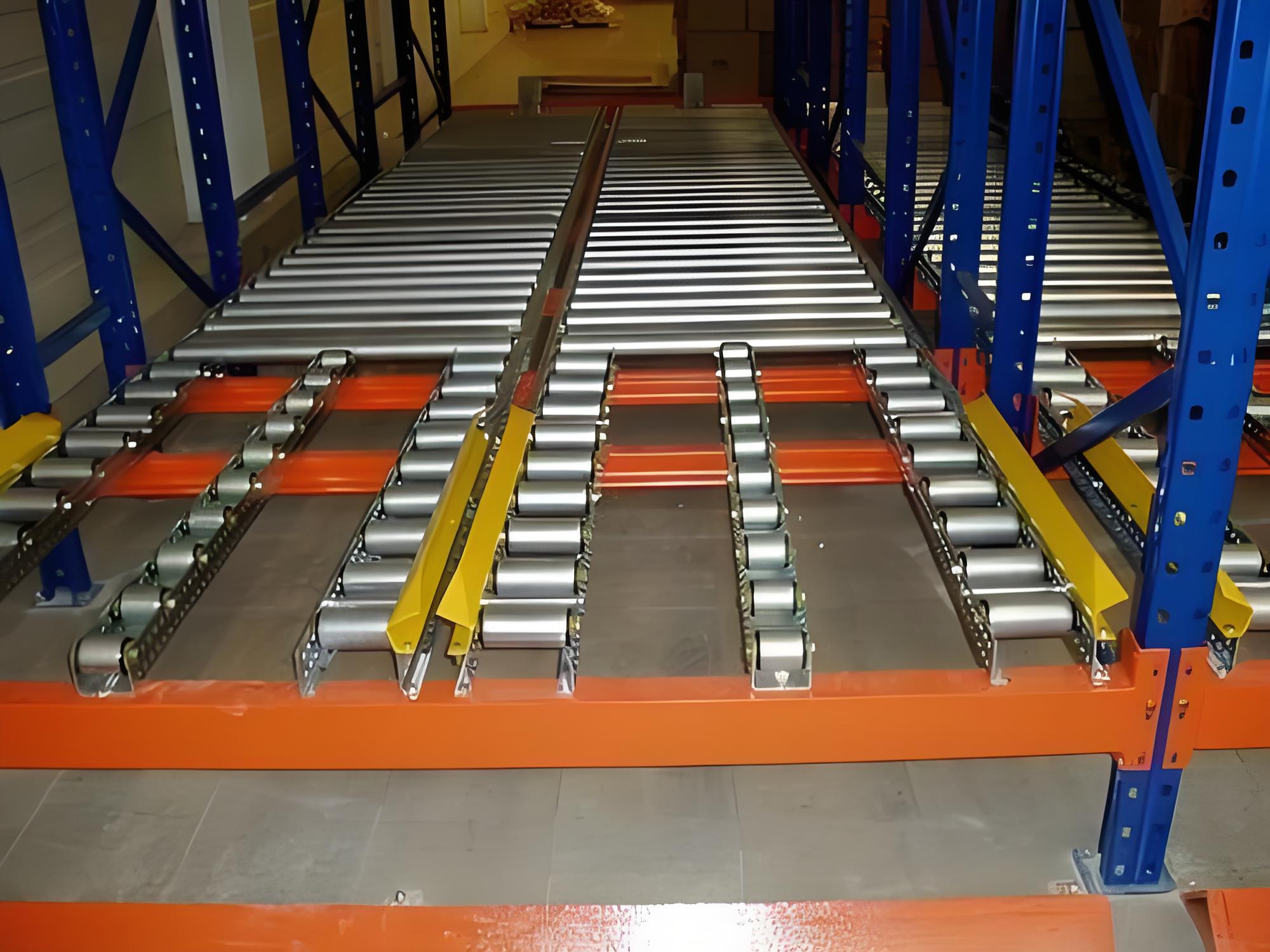

Rollenbahnmodul für Palettenfluss-Handhabungssysteme
