Deutsch Deutsch  |
| Stoff: | |
|---|---|
| Modell-Nr: | |
| Menge: | |
27
RONWIN
HS Code: 8431390000
Eine Schwerlast-Kugelumlaufeinheit mit Oberflanschmontage ist eine hochbelastbare, omnidirektionale Materialhandhabungskomponente. Es besteht aus einer großen, tragenden Kugel, die in einem Gehäuse sitzt, das viele kleinere Präzisionslagerkugeln enthält, sodass sich die Hauptkugel frei in jede Richtung drehen kann. Die „Top Flange Mount“ bezieht sich auf die Installationsmethode, bei der das Gerät in ein vorgeschnittenes Loch in einer Oberfläche (z. B. einem Tisch oder einem Förderbett) gesteckt und von oben mit Schrauben befestigt wird, was die Installation und Demontage sehr einfach macht. Diese Einheiten sind so konstruiert, dass sie die Bewegung extrem schwerer Lasten mit minimalem Kraftaufwand unterstützen und erleichtern.
Hochleistungsmaterialien: Die Hauptkugel und das Gehäuse bestehen normalerweise aus gehärtetem Stahl, Edelstahl oder manchmal Chromstahl für maximale Festigkeit, Verschleißfestigkeit und Haltbarkeit.
Große lasttragende Kugel: Die Primärkugel ist deutlich größer als die der Standardeinheiten und so konzipiert, dass sie hohe Punktlasten über eine größere Oberfläche verteilt.
Hochleistungslagermechanismus: Die Buchse ist mit gehärteten Präzisionskugeln gefüllt (der „Übertragungs“-Mechanismus), die eine Drehung der Hauptkugel mit sehr geringer Reibung ermöglichen. Diese sind oft abgedichtet und dauergeschmiert.
Einfache Installation: Das Gerät verfügt über einen Flansch oder eine Lippe, die auf der Oberseite der Montageplatte aufliegt. Die Befestigung erfolgt durch Schrauben, die durch Löcher in diesem Flansch verlaufen. Dies ist sein charakteristisches Merkmal.
Kein Zugang von unten erforderlich: Im Gegensatz zu anschraubbaren Einheiten, die einen Zugang unter dem Tisch erfordern, können Einheiten mit oberem Flansch von oben installiert und entfernt werden. Dies ist für viele Bauwerke ein großer Vorteil.
Sicher und stabil: Wenn er festgeschraubt ist, bietet der Flansch eine breite, stabile Basis, die einem Kippen und Wackeln unter schweren, sich bewegenden Lasten standhält.
Entwickelt für extremes Gewicht: Diese sind nicht für Leuchtkästen geeignet. Einzelne Einheiten können dynamische Tragfähigkeiten von mehreren hundert Kilogramm (kg) bis zu mehreren tausend kg pro Einheit aufweisen.
Statische Tragfähigkeit: Die statische Tragfähigkeit (bei stationärer Last) ist häufig drei- bis fünfmal höher als die dynamische Tragfähigkeit, sodass bei gelagerten Lasten keine Verformung auftritt.
Omnidirektionale Bewegung: Der Hauptvorteil besteht darin, dass Lasten mit minimaler Schubkraft in jede horizontale Richtung bewegt und leicht gedreht werden können.
Geringe Start- und Rollreibung: Die hochwertige Fertigung gewährleistet eine reibungslose Bewegung, verhindert „Stick-Slip“ und ermöglicht die präzise Positionierung schwerer Gegenstände.
Arbeitszyklus: Konzipiert für den kontinuierlichen oder halbkontinuierlichen Einsatz in anspruchsvollen Industrieumgebungen.
Federbelastete Optionen: Viele Hochleistungsmodelle sind mit einem Federmechanismus erhältlich, der die Kugel leicht über die Montagefläche hebt. Dadurch bleibt die Last erhöht, wenn sie nicht verwendet wird, und stellt sicher, dass die Last auf mehrere Einheiten verteilt wird.
Abdichtung: Zu den Optionen gehören Gummidichtungen oder Labyrinthdichtungen, um die internen Lager vor Staub, Schmutz und Feuchtigkeit zu schützen, was für die Langlebigkeit in rauen Umgebungen entscheidend ist.

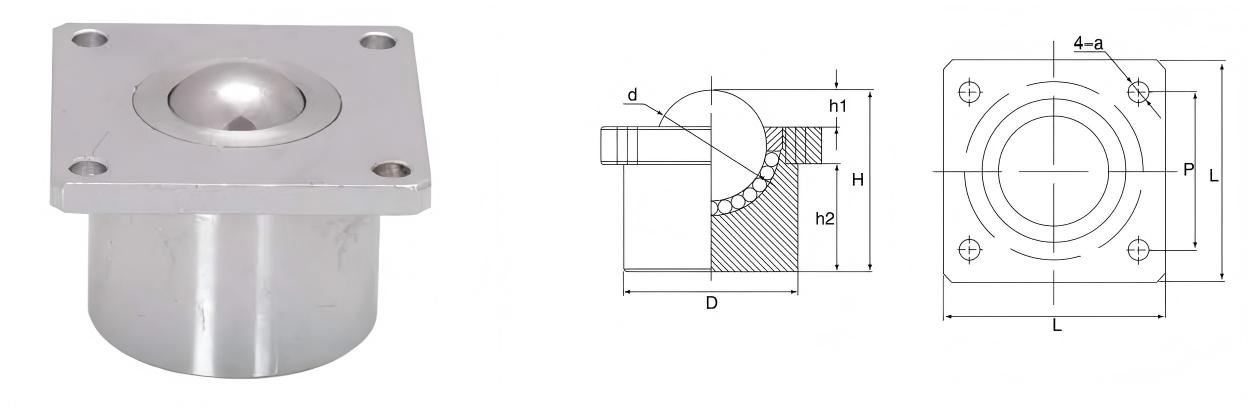

| Modell Nr. | Ladekapazität (kg) | Abmessungen (mm) | Gewicht (g) | |||||||||
| Material | Schlagen Sie vor | Max. | d | D | h1 | h2 | H | L | P | a | ||
| 2712 | BS/CS | 15 | 20 | 12 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 100 |
| 2725 | BS/CS | 150 | 200 | 25.4 | 45 | 5.6 | 31.7 | 42 | 57 | 45 | 6 | 490 |
| 2730 | BS/CS | 250 | 300 | 30.16 | 54 | 6.5 | 37.5 | 50 | 68 | 54 | 6.5 | 1100 |
| 2738 | BS/CS | 350 | 400 | 38.1 | 60 | 12.7 | 36.6 | 62 | 76 | 58 | 7.0 | 1400 |
| 2751 | BS/CS | 600 | 700 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 6400 |
Die einzigartige Kombination aus enormer Festigkeit, einfacher Montage und multidirektionaler Bewegung macht diese Einheiten in bestimmten Schwerlastszenarien unverzichtbar.
Automobilbau: Wird in Montagevorrichtungen und Vorrichtungen verwendet, um schwere Komponenten wie Motorblöcke, Getriebe und Fahrzeugrahmen zu positionieren und zu drehen.
Luft- und Raumfahrt: Ermöglicht die präzise Bewegung und Ausrichtung großer Flugzeugflügel, Rumpfabschnitte und anderer Komponenten.
Industriemaschinen: Unterstützung bei der Montage und Installation von großen Pressen, Spritzgussmaschinen und CNC-Geräten.
Multidirektionaler Transfer: Ein Gitter aus Kugeltransfereinheiten wird bündig in eine Tischoberfläche eingebaut (oft als „Kugeltransfertisch“ bezeichnet). Dadurch entsteht ein Bereich, in dem schwere Paletten, Kisten oder Maschinen problemlos von einem Förderband geschoben, um 90 Grad gedreht oder auf ein anderes Förderband übertragen werden können.
Richtungswechselstationen: Von entscheidender Bedeutung in Logistik- und Fertigungslinien, wo der Produktflusspfad ohne komplexe Fördersysteme geändert werden muss.
Unterstützen und Bewegen von Blechen: Wird in Verbindung mit Abkantpressen und Laserschneidern verwendet, um große, schwere Metallbleche (z. B. Stahlplatten) zu stützen und es dem Bediener zu ermöglichen, sie zur Bearbeitung in Position zu schieben, ohne die Oberfläche zu zerkratzen.
Verladedocks und Lagerhallen: Eingebettet in hochbelastbare Dockplatten oder Bodenabschnitte, um das Manövrieren vollständig beladener Paletten mit einem Gewicht von Tausenden von Kilogramm in und aus LKWs zu erleichtern.
Palettenrotatoren: Werden als Schlüsselkomponente in Geräten verwendet, die schwere Paletten zum Einwickeln oder Depalettieren drehen.
Jede kundenspezifische Spannvorrichtung oder Montagevorrichtung, bei der eine schwere Komponente von einem Bediener oder Roboter leicht neu positioniert oder gedreht werden muss, enthält häufig diese Einheiten.
| Funktion | Obere Flanschmontage | Anschraubbare Halterung (Bolzentyp) | Untere Flanschmontage |
|---|---|---|---|
| Montagemethode | Ins Loch gefallen, von oben verschraubt. | Gewindebolzen, der von unten in ein Gewindeloch eingeschraubt wird. | Die Schrauben werden von oben durch den Flansch geführt, aber der Flansch sitzt unter der Montagefläche. |
| Einfache Installation | Sehr einfach. Kein Zugang von unten erforderlich. | Schwierig. Erfordert präzises Klopfen und Zugang von unten. | Mäßig. Erfordert ein Durchgangsloch und Zugang von unten für Muttern. |
| Stabilität unter Last | Ausgezeichnet. Der breite Flansch verhindert ein Wackeln. | Gut, hängt aber von der Fadenstärke ab. | Hervorragend, ähnlich dem oberen Flansch. |
| Am besten für | Dicke Platten, Tische und Oberflächen, bei denen der Zugang von unten eingeschränkt ist. | Dünne Oberflächen, auf denen ein starker Faden geformt werden kann. | Situationen, in denen eine perfekt bündige Oberfläche entscheidend ist. |
Kugelrollen für schwere Lasten mit Oberflanschmontage sind die Lösung der Wahl, wenn Sie große, sperrige Lasten mühelos in jede Richtung bewegen müssen. Ihre robuste Konstruktion gewährleistet Zuverlässigkeit unter extremer Belastung, während ihr oben montiertes Flanschdesign eine beispiellose Installationsflexibilität bietet. Sie sind grundlegende Komponenten für die Schaffung effizienter, ergonomischer und sicherer Materialtransportsysteme in den anspruchsvollsten Industrieumgebungen, von Automobilfabriken bis hin zu Schwermaschinenwerkstätten.
