Stahllagerbaugruppe für Stauwalze

Stahl  Lagerbaugruppe für Stauwalze

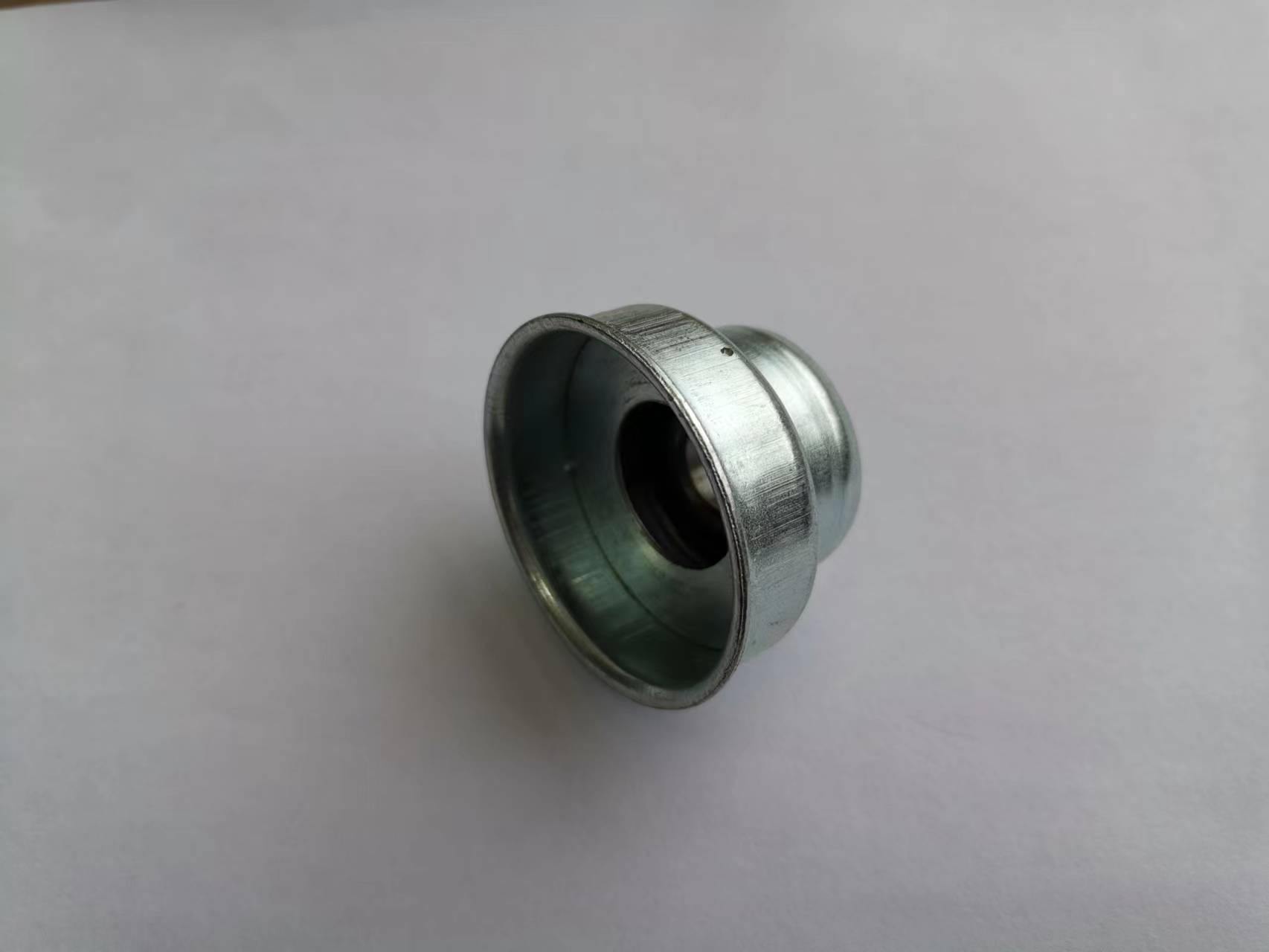

Diese Art von Stahllagerbaugruppe ist für Stahlstauwalzen mit Durchmessern von 50 mm, 60 mm und 76 mm geeignet. Es handelt sich um eine fertige Lagerbaugruppe mit gestanztem Lagergehäuse, Endkappe, Präzisionskugellager und Reibungsplatte.

In Fördersystemen ist eine Staurolle (oder Stauförderer) so konzipiert, dass sich Produkte in einer bestimmten Zone sammeln oder „ansammeln“ können, ohne übermäßigen Druck aufeinander auszuüben und ohne die gesamte Förderstrecke anzuhalten. Die Stahllagerbaugruppe ist die entscheidende Komponente, die diese Funktion ermöglicht.

Dabei handelt es sich um eine Kombination aus einer Stahlrolle (der Außenhülle) und einer internen Lagereinheit, die es der Rolle ermöglicht, sich frei zu drehen oder angetrieben zu werden, je nach Design des Förderers.

Hauptmerkmale einer Stahllagerbaugruppe für die Akkumulation

Die Funktionen wurden speziell für die anspruchsvollen und präzisen Anforderungen der Akkumulation entwickelt.

1. Hohe Belastbarkeit und Haltbarkeit

• Merkmal: Diese aus hochfestem Kohlenstoffstahl oder Chromstahl gefertigten Baugruppen können erheblichen radialen Belastungen (Gewicht von oben) und einigen axialen Belastungen (Seitenkräfte) standhalten. Die Laufringe und Kugeln aus gehärtetem Stahl widerstehen einer Verformung unter ständigem Druck durch angesammelte Produkte.

• Vorteil: Gewährleistet eine lange Lebensdauer auch in Umgebungen mit hohem Durchsatz wie Vertriebszentren oder Produktionsanlagen.




2. Präzision und gleichmäßige Drehung

• Merkmal: Die Lager werden mit präzisen Toleranzen hergestellt und sorgen für eine gleichmäßige, reibungsarme Drehung. Dies wird oft an einem niedrigen „Rollwiderstand“-Wert gemessen.

• Vorteil: Unverzichtbar für die Akkumulation. Ein Produkt muss in der Lage sein, die Walze mit minimalem Kraftaufwand zu starten und zu stoppen. Ein hoher Rollwiderstand würde eine Ansammlung verhindern und dazu führen, dass sich „Leitungsdruck“ aufbaut und die Produkte verstopfen.




3. Robuste Abdichtung

• Besonderheit: Ausgestattet mit hochwertigen Labyrinthdichtungen oder Kontaktdichtungen (häufig aus Nitrilkautschuk). Diese Dichtungen schützen das Lagerinnere vor Verunreinigungen wie Staub, Schmutz, Feuchtigkeit und Waschchemikalien.

• Vorteil: Entscheidend für die Aufrechterhaltung der Leistung und Langlebigkeit in rauen Industrieumgebungen, einschließlich Lebensmittel- und Getränke- oder Pharmaumgebungen, die eine regelmäßige Reinigung erfordern.




4. Vielseitige Montagemöglichkeiten

• Merkmal: Die Lagerbaugruppe ist typischerweise ein „einheitliches“ Patronenlager, vorgeschmiert und abgedichtet. Es ist so konzipiert, dass es in die Enden des Stahlwalzenrohrs gedrückt wird, häufig mit einem Sicherungsring zur sicheren axialen Fixierung.

• Vorteil: Ermöglicht eine einfache Installation und einen einfachen Austausch im Förderbandrahmen, wodurch Wartungsausfallzeiten minimiert werden.




5. Kompatibilität mit Antriebsmechanismen

• Merkmal: Bei angetriebenen Stauförderern (z. B. „Live Roller“- oder „Zero Pressure“-Stauförderer) fungiert die Stahlrolle als angetriebenes Element. Durch die Lagerbaugruppe kann sich die Walze unabhängig von ihrer stationären Welle drehen, an der Antriebsbänder (O-Ringe) oder Ketten befestigt sind.

• Vorteil: Dies ist das Grundprinzip der Zonenakkumulation, bei der Rollen in einer Zone vom Antrieb getrennt werden können, während andere weiterlaufen.




6. Hitzebeständigkeit

• Merkmal: Stahl behält seine strukturelle Integrität und Lagervorspannung bei höheren Temperaturen besser als Kunststoffalternativen.

• Vorteil: Geeignet für Umgebungen mit schwankenden Temperaturen oder Prozessen, die Wärme erzeugen.




Anwendungen in Stauwalzen

Die Hauptanwendung liegt in Stauförderern, die in praktisch jedem modernen Materialtransportsystem zu finden sind.

1. Drucklose Stauförderer

• So funktioniert es: Dies ist die häufigste Anwendung. Sensoren erkennen, wann ein Produkt vorhanden ist. Wenn eine Zone blockiert ist, trennt eine Kupplung oder ein Aktuator den Antrieb von den Rollen in dieser Zone. Dank der Stahllagerbaugruppen können die Leerlaufrollen durch das Gewicht des Produkts frei gedreht werden, sodass es bis zum Stillstand ausläuft. Sobald die Blockade behoben ist, schaltet sich der Antrieb wieder ein.

• Beispiel: Paket- und Päckchensortierung an Kurierhubs wie FedEx oder UPS.

2. Minimaldruck-Akkumulationsförderer

• So funktioniert es: Ein einfacheres, wirtschaftlicheres System, bei dem die Rollen immer angetrieben werden, aber einen sehr geringen Rollwiderstand haben. Durch sanftes Aneinanderdrücken sammeln sich die Produkte an. Die hohe Qualität der Stahllagerbaugruppe sorgt dafür, dass die erforderliche Schubkraft minimal ist und Schäden an zerbrechlichen Produkten vermieden werden.

• Beispiel: Ansammlung von Kartons oder Behältern in einem Lager.

3. Paletten-Sammelförderer

• Funktionsweise: Ausgelegt für sehr schwere Lasten (Paletten, große Industriegüter). Dabei steht die hohe Belastbarkeit des Stahllagers im Vordergrund. Diese Systeme verwenden Hochleistungsrollen mit ebenso robusten Lagern, um Gewichte von mehreren tausend Pfund zu bewältigen.

• Beispiel: Bereitstellung von Warenpaletten in einer Produktionsanlage oder einem Vertriebszentrum vor dem Versand.

4. Fallumlenker und Sortiersysteme

• So funktioniert es: Kurz vor einer Weiche müssen Produkte häufig vereinzelt (getrennt) oder kurzzeitig gestaut werden, um eine genaue Sortierung zu gewährleisten. Für diesen Puffer sorgen die Staurollen.

• Beispiel: In einem E-Commerce-Fulfillment-Center werden Kartons gesammelt, bevor sie zur ausgehenden Beladung auf eine bestimmte Spur geschoben oder gekehrt werden.




Vergleich mit Alternative: Polymerlagerbaugruppen

Die Wandstärke des Rollenrohrs und die passende Welle entsprechen der untenstehenden Spezifikationstabelle

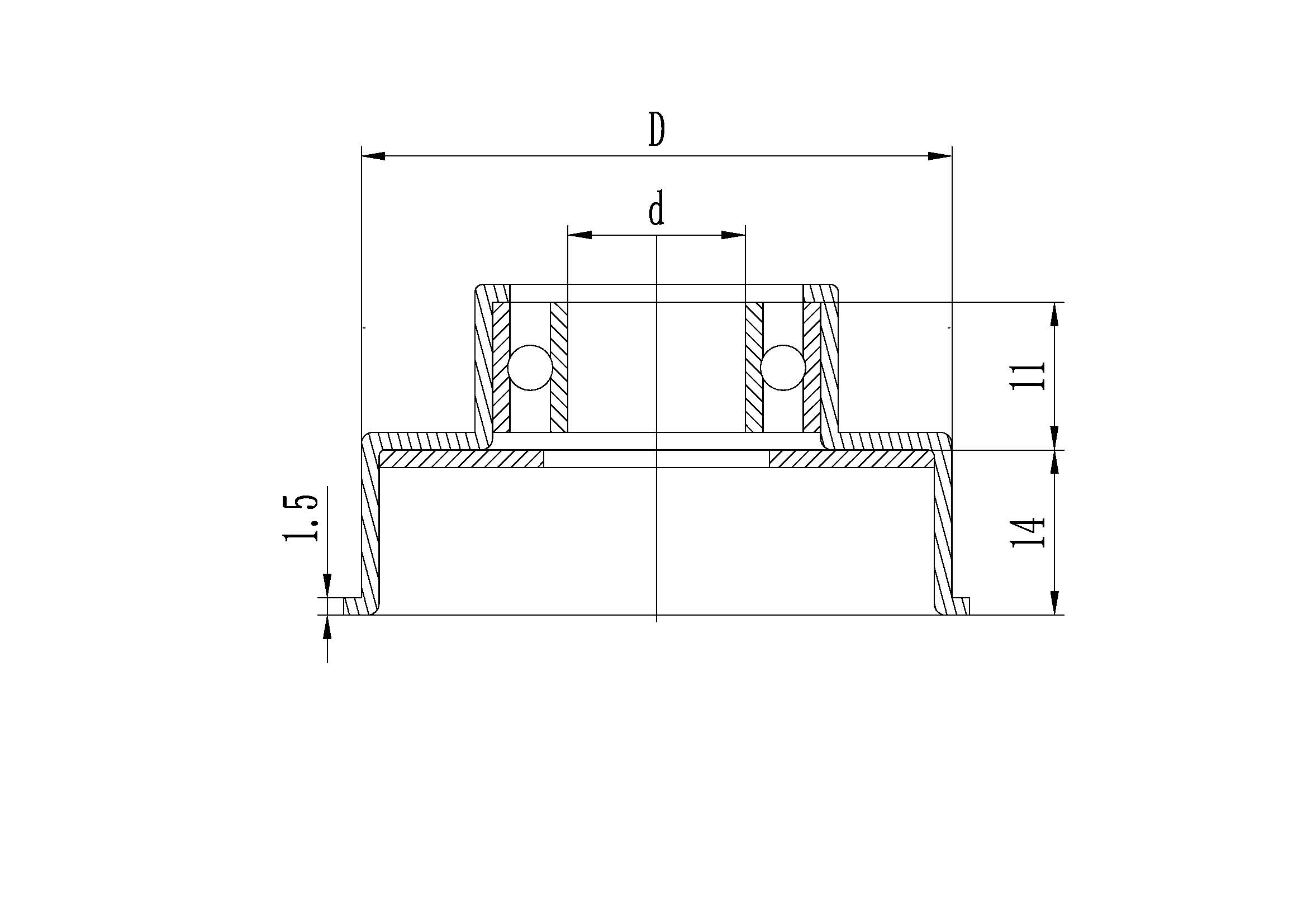

2D-Zeichnung

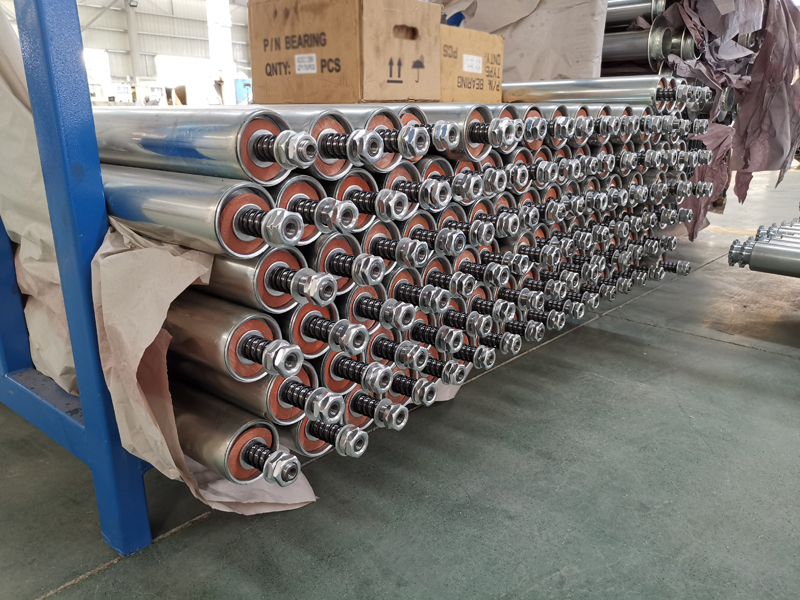

Bilder

Bewerbung

Zusammenfassend lässt sich sagen, dass die Stahllagerbaugruppe das Arbeitspferd unter den Hochleistungs-Stauwalzen ist. Seine Kombination aus hoher Belastbarkeit, Haltbarkeit und präziser Rotation macht es unverzichtbar für drucklose Akkumulationssysteme, bei denen Produktintegrität, Systemzuverlässigkeit und Effizienz von entscheidender Bedeutung sind. Während Polymeralternativen in leichteren oder korrosiven Umgebungen ihre Berechtigung haben, bleibt die Stahllagerbaugruppe der Standard für anspruchsvolle Materialtransportanwendungen.
